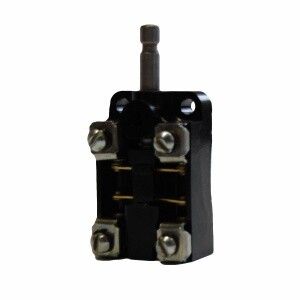

Выключатель путевой конечный ВПК 2010-Б УХЛ4 IP00 длинный толкатель Электротехник ET505678

Выключатель путевой ВПК-2010-Б УХЛ4 с длинным толкателем — это механический концевой выключатель от бренда Электротехник, предназначенный для фиксации положений движущихся узлов в автоматизированных системах. Артикул et505678 обеспечивает надёжное срабатывание при контакте с объектом, но требует установки в защищённой зоне из-за отсутствия внешней защиты.

Назначение и область применения

Выключатель путевой ВПК-2010-Б УХЛ4 используется для контроля предельных положений механизмов: например, когда деталь на конвейере достигает крайней точки, толкатель активирует контакт и сигнал передаётся в систему управления. Применяется в станках, шлюзах, лифтах, автоматических линиях, где требуется точное определение местоположения. Подходит для задач, где важна скорость реакции, а не защита от внешних воздействий.

Технические характеристики

• Номинальный ток: 10 А — позволяет коммутировать нагрузки до 2,2 кВт при 220 В или до 6,6 кВт при 660 В
• Напряжение: до 660 В — работает в сетях переменного и постоянного тока
• Количество контактов: 1 нормально замкнутый + 1 нормально разомкнутый (1з+1р) — даёт гибкость в схемах управления
• Тип переключения: мгновенный — контакт изменяет состояние сразу при достижении порогового усилия, без задержки
• Климатическое исполнение: У3 — рассчитан на работу в помещениях с умеренным климатом, без агрессивной среды
• Рабочая температура: от –40 °C до +50 °C — подходит для холодных цехов и жарких помещений
• Габариты: 34×32×70 мм — компактный размер для плотной компоновки
• Материал корпуса: пластик — легкий, химически стойкий, но не ударопрочный
• Степень защиты: IP00 — нет защиты от пыли, влаги и прикосновения; доступны все внутренние части
• Тип элемента управления: купольный толкатель — удобен для вертикального контакта, имеет радиусную поверхность
• Способ монтажа: монтажная плата — крепится через отверстия в плате, не требует DIN-рейки
• Нормативный документ: ТУ 3428-003-59826184-2005

Совместимость и монтаж

Выключатель путевой ВПК-2010-Б УХЛ4 монтируется на печатную плату с помощью выводов. Для установки необходимо просверлить отверстия под его базу (34×32 мм) и закрепить болтами или паять. Купольный толкатель длиной 70 мм требует свободного пути движения — убедитесь, что он не будет задевать соседние элементы. Напрямую не совместим с DIN-рейками, клеммными колодками или корпусами IP65/IP67. Не используйте с проводами большего сечения, чем 1,5 мм² — выходы не рассчитаны на большие нагрузки.

Безопасность и стандарты

Выключатель путевой ВПК-2010-Б УХЛ4 соответствует требованиям ТУ 3428-003-59826184-2005. Функция безопасности реализована через гарантированное размыкание цепи при срабатывании — это важно для аварийных остановок. Однако из-за степени защиты IP00 устройство не защищено от случайного прикосновения — монтаж допускается только внутри электрошкафа или за защитным кожухом.

Преимущества

• Мгновенное переключение — минимум времени между контактом и реакцией системы
• Наличие двух типов контактов (1з+1р) — позволяет использовать в сложных схемах без дополнительных реле
• Широкий диапазон рабочих температур — стабильная работа даже в неотапливаемых цехах зимой
• Компактные размеры — легко встраивается в ограниченные пространства
• Надёжный купольный толкатель — снижает риск заедания при небольшом угле удара

Ограничения применения

• Не применяется во влажных, запылённых или агрессивных средах — IP00 не защищает от ничего
• Запрещена открытая установка — возможен риск поражения током или повреждения контактов
• Не предназначен для частых циклов более 1000 в час — высокая частота сокращает срок службы
• Не поддерживает монтаж на DIN-рейку — требует специальной платформы
• Пластиковый корпус не выдерживает механические удары — избегайте установки там, где возможны столкновения

Примеры использования

• На конвейере: толкатель срабатывает, когда изделие достигает конца ленты — система останавливается
• В станке ЧПУ: фиксирует положение суппорта при достижении крайнего правого или левого положения
• В шлюзе: контролирует открытие/закрытие двери, отправляя сигнал в PLC
• В лифте: определяет положение кабины на нижнем/верхнем этаже

Практические советы

• Перед монтажом проверьте длину толкателя — 70 мм должны полностью проходить без препятствий
• Используйте защитный кожух или экран вокруг выключателя путевого ВПК-2010-Б УХЛ4 — даже малые капли воды или металлическая стружка могут вызвать отказ
• Подбирайте силу нажатия так, чтобы толкатель срабатывал при минимальном усилии — это продлит срок службы
• Проверяйте соединения каждые 6 месяцев — при частом использовании окисление контактов возможно даже в сухом воздухе
• Артикул et505678 не заменяем на другие модели с IP65 — отличаются не только защитой, но и конструкцией крепления
