Выключатель путевой (концевой) ВПК-2010Б-УХЛ4 | 151289 КЭАЗ

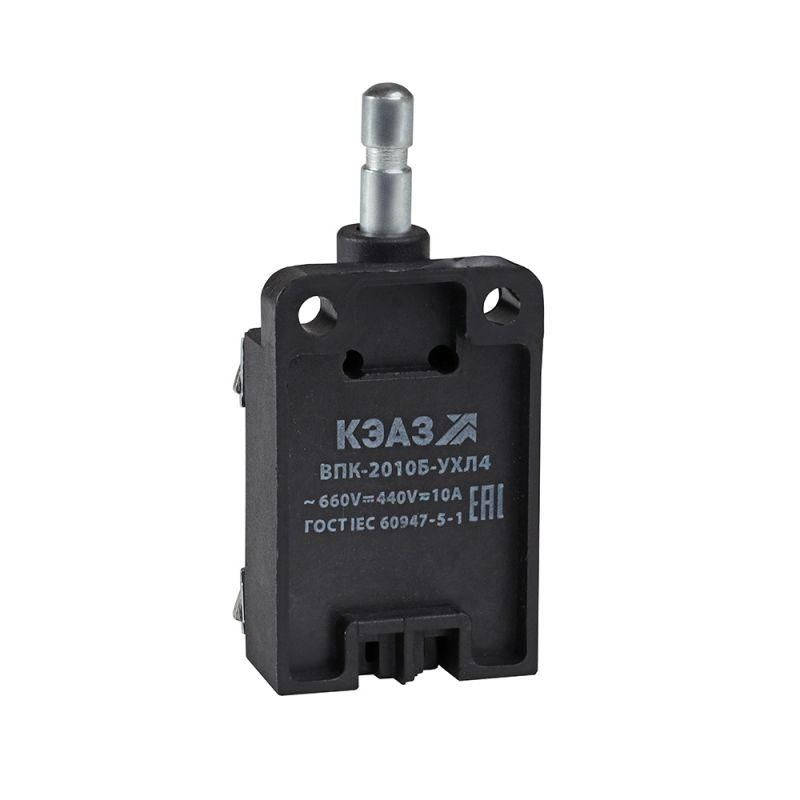

Выключатель путевой ВПК-2010Б-УХЛ4 — это механический концевой выключатель от КЭАЗ, предназначенный для надёжной коммутации цепей управления в системах безопасности при срабатывании от физического контакта с движущимся объектом. Модель ВПК-2010Б-УХЛ4 используется там, где требуется точное позиционирование и контроль перемещений в жестких условиях.

Назначение и область применения

Выключатель путевой ВПК-2010Б-УХЛ4 предназначен для автоматического включения или отключения электрических цепей управления при достижении механизмом заданной точки движения. Он реагирует на физический контакт с упором — например, когда деталь на конвейере достигает предела хода. Применяется в системах безопасности: станках, лифтах, шлюзах, автоматических линиях, где важно остановить оборудование в определённом положении.

Технические характеристики

• Номинальный рабочий ток: 10 А (для AC-15, 24 В — 69,3 А, что указывает на высокую коммутационную способность при низком напряжении)
• Напряжение: до 660 В переменного тока (50–60 Гц), до 440 В постоянного тока
• Тип контактов: 1 нормально замкнутый (НЗ) + 1 нормально открытый (НО)
• Тип элемента управления: толкатель купольный — обеспечивает мягкое и равномерное срабатывание при контакте
• Тип включения/отключения: переключатель с задержкой и дублированием — позволяет избежать ложных срабатываний и повышает отказоустойчивость
• Климатическое исполнение: УХЛ4 — работает при температуре от –40 °C до +70 °C, подходит для холодных и влажных помещений
• Степень защиты: IP00 — нет защиты от пыли и воды; требует установки в защищённой среде
• Материал корпуса: металл — прочный, устойчив к механическим нагрузкам
• Габариты: 70×6×23 мм — компактный размер для ограниченного пространства
• Способ монтажа: монтажная плата — крепится через отверстия и пайку, не подходит для DIN-рейки
• Диаметр толкателя: 6 мм — совместим с типичными упорами и рычагами
• Нормативный документ: ГОСТ 30011.5.1 — соответствует требованиям к концевым выключателям

Совместимость и монтаж

Выключатель путевой ВПК-2010Б-УХЛ4 монтируется исключительно на печатную плату. Для этого используются выводы, которые необходимо запаять. Отсутствие зажимов или крепёжных отверстий под болты делает невозможным использование на DIN-рейке или в корпусах с механическим креплением. Подключение осуществляется через зажимные клеммы — провода должны иметь подходящую площадь сечения и плотно фиксироваться. Учитывайте габариты: высота 23 мм требует свободного места сверху для беспрепятственного срабатывания толкателя.

Безопасность и стандарты

Выключатель путевой ВПК-2010Б-УХЛ4 соответствует ГОСТ 30011.5.1, который регламентирует безопасность и функциональность концевых выключателей. Однако степень защиты IP00 означает, что устройство не имеет внешней защиты — его нельзя использовать в местах с пылью, брызгами воды или доступом людей. Обязательна установка в закрытом корпусе или защищённой зоне оборудования.

Преимущества

• Высокая коммутационная способность — способен работать с током до 69,3 А при 24 В, что удобно для слаботочных цепей управления
• Металлический корпус обеспечивает долговечность даже при ударных нагрузках
• Наличие двух типов контактов (НО+НЗ) даёт гибкость в проектировании схем управления
• Функция задержки и дублирования снижает вероятность ложных срабатываний при вибрациях
• Широкий диапазон рабочих температур (-40…+70 °C) позволяет применять в суровых климатических условиях

Ограничения применения

• Не допускается установка в открытом виде — IP00 не защищает ни от пыли, ни от влаги
• Подходит только для монтажа на плату; несовместим с DIN-рейкой, кронштейнами и другими методами крепления
• Толкатель купольный требует прямого контакта — не подходит для дистанционного срабатывания или слабых усилий
• Отсутствуют дополнительные аксессуары (например, крышки, уплотнители); всё зависит от внешнего решения системы

Примеры использования

• Остановка стола станка при достижении крайнего положения
• Контроль положения двери шлюза в пищевом производстве
• Фиксация конца движения ленты конвейера перед сменой направления
• Автоматическая блокировка механизма при аварийном выходе за границу

Практические советы

• При монтаже на плату проверьте, чтобы толкатель мог свободно двигаться без трения — используйте минимальный люфт между упором и толкателем
• Из-за малого диаметра толкателя (6 мм) выбирайте упоры с округлой поверхностью, чтобы избежать соскальзывания
• Не применяйте в помещениях с повышенной запылённостью или влажностью без дополнительной герметизации корпуса
• Проверяйте соответствие напряжения и тока в вашей цепи — максимальный ток 10 А при 660 В — не превышайте этот порог
• При использовании в системах безопасности рекомендовано подключать оба контакта (НО и НЗ) для redundancy — это повысит надёжность сигнала
