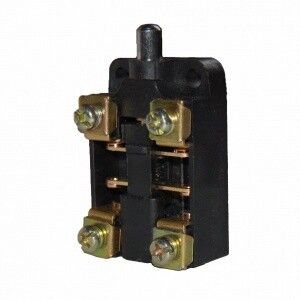

Выключатель путевой ВПК-2010-БУХЛ4 IP00 толкатель Электротехник ET003590 ET511605

Выключатель путевой ВПК-2010-БУХЛ4 — это механический концевой выключатель с толкателем, предназначенный для надёжной коммутации цепей управления в автоматизированных системах. Бренд Электротехник выпускает эту модель в сериях, где акцент сделан на простоту, долговечность и работу в экстремальных условиях. Артикулы et511605 и et003590 соответствуют одному и тому же устройству — ВПК-2010-БУХЛ4.

Назначение и область применения

Выключатель путевой ВПК-2010-БУХЛ4 используется для регистрации положения движущихся деталей — например, стола станка, двери лифта, ролика конвейера. Когда объект касается толкателя, выключатель мгновенно замыкает или размыкает электрическую цепь. Это позволяет зафиксировать конец хода, включить сигнал тревоги, остановить механизм или изменить направление движения. Применяется в системах управления, сигнализации и контроля, особенно там, где важна точная координатная привязка.

Технические характеристики

• Номинальное напряжение: до 660 В переменного тока (50/60 Гц), до 440 В постоянного тока
• Номинальный ток: 10 А
• Количество контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Тип переключения: мгновенный — контакт меняет состояние сразу при достижении порогового усилия
• Степень защиты: IP00 — нет защиты от пыли и воды, работает только в защищённом помещении
• Температурный диапазон: от -40 °C до +50 °C
• Материал корпуса: пластик
• Габариты: 32×34×58 мм
• Способ монтажа: крепление на винты
• Тип элемента управления: купольный толкатель — округлая кнопка, реагирует на давление сверху

Совместимость и монтаж

Выключатель ВПК-2010-БУХЛ4 монтируется на поверхность с помощью двух винтов через отверстия в основании. Подходит для установки на рамы, стенки, кронштейны из металла или прочного пластика. Кабель подводится вручную — выводы не имеют клеммных колодок, поэтому требуется пайка или обжим. Учитывайте габариты: при компактной сборке проверьте, что толкатель не задевает соседние элементы. Для работы с высокими нагрузками используйте провода с сечением не менее 1,5 мм².

Безопасность и стандарты

Выключатель ВПК-2010-БУХЛ4 предназначен для выполнения функций безопасности — то есть может использоваться в аварийных остановках, предельных позициях и других критичных участках системы. Однако из-за отсутствия защиты (IP00) он не допускается к установке во влажных, запылённых или агрессивных средах. Соответствует требованиям к концевым выключателям в соответствии с ГОСТ Р МЭК 60947-5-1.

Преимущества

• Мгновенное переключение обеспечивает быстрый отклик даже при малых перемещениях
• Наличие пары НО+НЗ позволяет использовать один прибор для двух логических функций (например, “включить” и “остановить”)
• Широкий диапазон температур делает его пригодным для холодных цехов и летних открытых площадок
• Простая конструкция снижает вероятность отказа и упрощает диагностику

Ограничения применения

• Не применяется в помещениях с пылью, влагой, маслом — IP00 не защищает от внешней среды
• Не подходит для взрывоопасных зон (не имеет взрывозащиты)
• Купольный толкатель требует прямого вертикального контакта; боковые удары могут повредить механизм
• Не рассчитан на частые циклы выше 120 в минуту — длительная работа при высокой частоте вызывает износ контактов

Примеры использования

• Фиксация крайнего положения стола ЧПУ станка перед возвратом в исходную точку
• Обнаружение наличия заготовки на конвейере — при прохождении она активирует толкатель
• Остановка люка шахты при полном открывании
• Индикация завершения цикла в автоматической линии упаковки

Практические советы

• Перед установкой проверьте, чтобы толкатель мог свободно возвращаться в исходное положение — без заеданий
• Избегайте установки рядом с источниками вибраций — они могут вызывать ложные срабатывания
• Для увеличения срока службы рекомендуется периодически осматривать контакты на окисление и следы дуги
• Если нужна защита от пыли и влаги — выбирайте другую модель с IP65/IP67, например ВПК-2010-БУХЛ4 с другой степенью защиты
• При подключении к слаботочным цепям (PLC, микроконтроллеры) используйте гальваническую развязку — мощность контактов 10А слишком велика для чувствительной электроники
