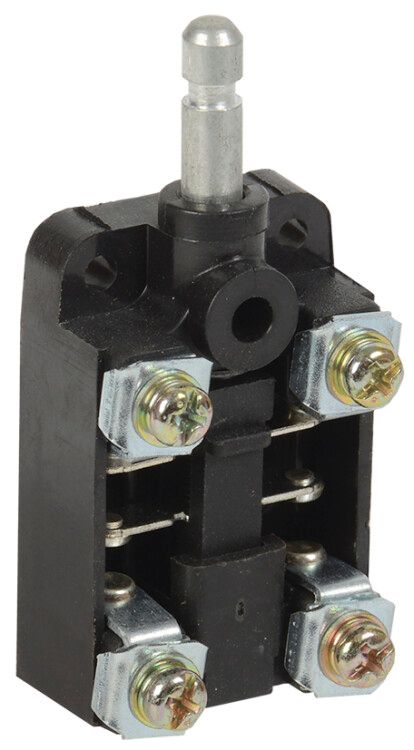

Выключатель концевой ВПК-2010-БУХЛ4, толкатель, IP00, IEK - KV-2-2010-1

Выключатель концевой ВПК-2010-БУХЛ4 — механический переключатель с штоковым управлением, предназначенный для надёжной коммутации цепей управления в автоматизированных системах. Бренд IEK и артикул ВПК-2010-БУХЛ4 указывают на серийную продукцию, соответствующую ГОСТ, используемую в промышленном оборудовании. Устройство работает при напряжении до 380 В и токе до 10 А, имеет один нормально замкнутый контакт и защищено от внешних воздействий на уровне IP00.

Назначение и область применения

Выключатель концевой ВПК-2010-БУХЛ4 используется для фиксированного срабатывания при достижении механизма заданной точки движения — например, при упоре детали, стола станка или кранового груза. Он передаёт сигнал в систему управления, чтобы остановить, изменить направление или включить другую операцию. Подходит для работы в цепях управления переменного и постоянного тока. Применяется в станках, конвейерах, лифтах, автоматических линиях и других устройствах, где требуется жёсткая механическая координация движений.

Технические характеристики

• Тип управления: шток — активируется прямым давлением на металлический или пластиковый толкатель
• Тип переключения: мгновенный — контакт замыкается или размыкается сразу при достижении порога хода, без задержки
• Напряжение: до 380 В — рассчитан на работу в сетях промышленного переменного тока
• Номинальный ток: 10 А — допустимая нагрузка для силовых цепей управления
• Количество НЗ контактов: 1 — один нормально замкнутый контакт, который размыкается при срабатывании
• Количество переключающих контактов: 0 — нет дополнительных контактов, только один НЗ
• Габариты: 80×50×32 мм — компактная форма для установки в ограниченных пространствах
• Рабочая температура: +1...+35 °C — не предназначен для холодных или нагреваемых сред вне этого диапазона
• Материал корпуса: пластик — легкий, изолирующий, но не ударопрочный
• Срок службы: 10 лет — при соблюдении условий эксплуатации и частоты срабатывания
• Способ монтажа: на конструкцию — крепится болтами или винтами к раме, стенке, стойке
• Степень защиты: IP00 — нет защиты от пыли, влаги, прикосновений; требует установки в закрытом месте

Совместимость и монтаж

Выключатель ВПК-2010-БУХЛ4 совместим со всеми типами проводов, подходящих под стандартные клеммы промышленных устройств. Для подключения используются винтовые зажимы — предварительно зачищенные жилы сечением до 2,5 мм². Монтаж выполняется на жёсткую поверхность: сварную раму, стальную плиту, профильную трубу. Крепление через отверстия в боковых планках. Обязательно обеспечьте свободный ход штока без трения, перекосов и препятствий. Не используйте для монтажа на вибрирующих поверхностях без демпферов — риск преждевременного выхода из строя.

Безопасность и стандарты

Выключатель ВПК-2010-БУХЛ4 соответствует требованиям ГОСТ 30011.5.1, что гарантирует соответствие основным нормам для концевых выключателей в России. Устройство рекомендовано для использования в функциях безопасности — например, для аварийной остановки при достижении крайнего положения. Однако из-за степени защиты IP00 он не может применяться в открытых, запылённых или влажных зонах без дополнительной защиты (коробки, кожуха).

Преимущества

• Простая и проверенная конструкция — минимум подвижных элементов, высокая отказоустойчивость
• Мгновенное переключение — исключает задержки в сигнале, важны для точной автоматизации
• Один НЗ контакт — идеален для схем “стоп” и “блокировка”, когда нужен разрыв цепи при срабатывании
• Срок службы 10 лет — при правильной эксплуатации снижаются затраты на обслуживание
• Совместим с большинством промышленных контроллеров — легко интегрируется в существующие системы

Ограничения применения

• Не применяйте в условиях повышенной влажности, пыли, масла — IP00 не защищает от попадания любых частиц
• Не используйте при температурах ниже +1 °C и выше +35 °C — возможны сбои в работе или повреждение материала корпуса
• Не подходит для прямого управления мощными двигателями — только для цепей управления (до 10 А)
• Не устанавливайте там, где есть риск механического повреждения штока — пластиковый корпус хрупок
• Не заменяет взрывозащищённые или герметичные аналоги — не годится для опасных зон (взрывоопасные помещения, пищевые производства)

Примеры использования

• Остановка стола фрезерного станка при достижении крайней точки по оси X
• Фиксация положения кузова элеватора при подъёме до верхнего уровня
• Аварийная остановка конвейера при смещении ленты за границу
• Блокировка двери люка, пока механизм не достигнет безопасного положения
• Сигнал “конец хода” в системе автоматической сборки

Практические советы

• Выбирайте место установки так, чтобы шток срабатывал точно в момент упора — избыточный ход вызывает износ
• Проверяйте посадочный диаметр и форму упора — он должен плотно, но мягко касаться штока
• При использовании в системах безопасности обязательно протестируйте срабатывание вручную перед запуском
• Не забудьте подписать и обозначить выводы — особенно важно при наличии нескольких таких выключателей
• Для работы в грязных или вибрационных условиях — поместите ВПК-2010-БУХЛ4 внутрь защитного корпуса IP54+
• При замене — убедитесь, что новый экземпляр имеет тот же артикул: ВПК-2010-БУХЛ4, иначе отличается температурный диапазон или степень защиты
