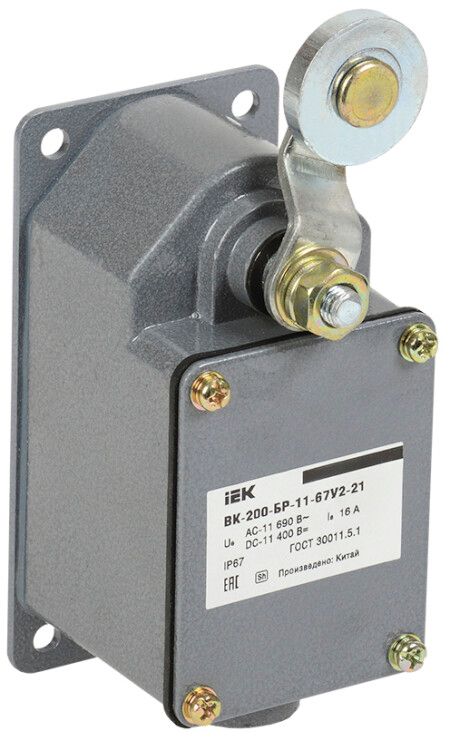

Выключатель концевой ВК-200-БР-11-67У2-21, рычаг с роликом, ход вправо, cамовозврат, ст. 2- 51мм, IP67, IEK - KV-1-200-1

Выключатель концевой ВК-200-БР-11-67У2-21 от бренда IEK предназначен для автоматического отключения или включения цепей при достижении механическим элементом заданной точки движения. Модель с рычагом и роликом, самовозвратом и защитой IP67 подходит для жестких условий эксплуатации на промышленном оборудовании.

Назначение и область применения

Выключатель концевой ВК-200-БР-11-67У2-21 используется для контроля положения движущихся частей оборудования - например, люков, дверей, столиков станков, конвейеров или шлюзов. Когда упор или деталь машины задевает рычаг с роликом, выключатель срабатывает, замыкая или размыкая контактную группу. Это позволяет безопасно остановить механизм, изменить направление движения или активировать сигнализацию. Применяется там, где требуется надежная фиксация позиций в условиях запыленности, влаги или экстремальных температур.

Технические характеристики

• Напряжение: до 380 В переменного тока
• Номинальный ток: 16 А
• Контакты: 1 нормально замкнутый (НЗ) + 1 нормально открытый (НО)
• Тип переключения: мгновенный - контакт меняет состояние сразу при срабатывании
• Степень защиты: IP67 - полностью защищен от пыли и временного погружения в воду до 1 метра
• Рабочая температура: от –50 C до +50 C
• Срок службы: 10 лет при регулярной эксплуатации
• Габариты: 122×71×60 мм
• Материал корпуса: металл с порошковой покраской - устойчив к коррозии и механическим повреждениям
• Способ монтажа: крепится на конструкцию (панель, раму, стойку)
• Высота стойки: 2–51 мм - можно настроить по высоте упора

Совместимость и монтаж

Выключатель концевой ВК-200-БР-11-67У2-21 монтируется на металлическую поверхность с помощью болтов через отверстия в основании. Подключение проводов осуществляется через клеммник внутри корпуса - доступ открывается после снятия крышки. Кабель должен иметь достаточную гибкость и соответствовать сечению, рассчитанному на 16 А. Убедитесь, что посадочный диаметр стойки совпадает с толщиной упора (2–51 мм). Для правильной работы рычаг должен свободно поворачиваться без заклинивания. Не используйте силовые кабели большего сечения, чем рекомендовано - это может повредить клеммы.

Безопасность и стандарты

Выключатель концевой ВК-200-БР-11-67У2-21 соответствует требованиям ГОСТ 30011.5.1 и допускается к применению в системах функциональной безопасности. Его использование в аварийных остановках, зонах эвакуации или предохранительных контурах является обоснованным благодаря гарантированной надежности контактов и защите от внешних факторов. Сертификация подтверждает соответствие требованиям к устройствам, влияющим на безопасность персонала и оборудования.

Преимущества

• Двухконтактная система (НО+НЗ) позволяет использовать один прибор для двух задач - например, остановка и сигнал
• Самовозврат обеспечивает автоматическое восстановление исходного состояния после прохождения упора - не требует ручной настройки
• Рычаг с роликом снижает трение и износ, увеличивает срок службы при частых срабатываниях
• Защита IP67 делает модель пригодной для использования в сырых, пыльных, агрессивных средах - на заводах, в логистических комплексах, на открытых площадках
• Металлический корпус и порошковая краска обеспечивают долговечность даже при ударных нагрузках

Ограничения применения

• Не предназначен для коммутации мощных нагрузок выше 16 А - для больших токов нужен контактор
• Не работает как кнопка - требует механического воздействия упором; нельзя нажимать рукой
• Не имеет встроенного освещения или индикации - не подходит для мест, где нужна визуальная проверка состояния
• Требует точной установки: при слишком малом усилии на рычаг возможны ложные срабатывания, при слишком большом - отказ
• Не поддерживает подключение по Ethernet или другим протоколам - только классическая проводная схема

Примеры использования

• Остановка конвейера при достижении продуктом крайней точки
• Фиксация положения двери шкафа на станке перед запуском операции
• Аварийная остановка лифта при выходе за пределы зоны
• Контроль открытия/закрытия люка в технологической линии
• Обеспечение безопасности при обслуживании пресса - выключатель срабатывает, когда дверца открыта

Практические советы

• Перед установкой проверьте, чтобы рычаг мог свободно повернуться на весь угол хода - не должно быть препятствий
• При использовании в холодных условиях (ниже –30 C) убедитесь, что смазка в механизме не загустела - при необходимости замените на зимнюю
• Для длительной работы в условиях вибрации используйте антивибрационные прокладки между корпусом и конструкцией
• Не затягивайте крепления слишком сильно - это может деформировать корпус и нарушить работу механизма
• Проверяйте работоспособность выключателя ВК-200-БР-11-67У2-21 ежемесячно - особенно если он используется в системах безопасности
• Запасной комплект контактов не предусмотрен - при выходе из строя заменяйте весь прибор
