Выключатель концевой ВК-300-БР-11-67У2-21 с сальником ход вправо самовозврат - ET051925 Электротехник

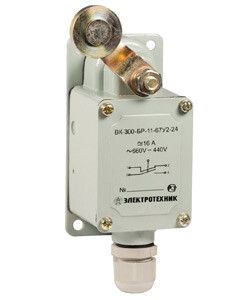

Выключатель концевой ВК-300-БР-11-67У2-21 от бренда Электротехник - это надёжный механизм для автоматического отключения питания при достижении предельного положения движущихся частей оборудования. Устройство снабжено рычагом с роликом, герметичным сальником и степенью защиты IP67, что делает его подходящим для работы в сложных условиях производства.

Назначение и область применения

Выключатель концевой ВК-300-БР-11-67У2-21 используется для контроля и безопасного завершения движения механизмов. Он размыкает или замыкает электрическую цепь при физическом контакте с подвижной деталью - например, съезжающим столом станка, перемещаемым грузом на конвейере или открывающейся дверью ворот. Применяется там, где требуется точная фиксация крайних положений и немедленное отключение питания для предотвращения аварий.

Технические характеристики

• Тип: Концевой выключатель с функцией безопасности
• Количество контактов: 2 (1 нормально открытый + 1 нормально закрытый)
• Номинальный ток: 16 А
• Напряжение: до 660 В
• Тип переключения: Мгновенный - контакт изменяет состояние сразу при достижении порогового хода
• Ход рычага: 2–51 мм - позволяет регулировать чувствительность срабатывания
• Способ возврата: Самовозврат - после снятия нагрузки рычаг возвращается в исходное положение самостоятельно
• Подключение: Кабельный ввод с сальником, тип PG - обеспечивает герметичность и удержание провода
• Материал корпуса: Металл - устойчив к ударным нагрузкам и коррозии
• Габариты: 155×75×60 мм
• Рабочая температура: от –40 C до +55 C - работает в холодных ангарах и жарких цехах
• Степень защиты: IP67 - полностью защищён от пыли и временного погружения в воду

Совместимость и монтаж

Выключатель ВК-300-БР-11-67У2-21 монтируется на поверхность с помощью винтов через отверстия в корпусе. Подключение осуществляется через кабельный ввод с сальником - провод заводится внутрь и зажимается, не требуя дополнительных соединителей. Для установки используйте кабель с изоляцией, совместимой с диаметром входного отверстия PG (обычно KVVG или аналоги). Убедитесь, что посадочное место имеет достаточную жёсткость - вибрации могут повлиять на точность срабатывания.

Безопасность и стандарты

Выключатель соответствует требованиям к устройствам безопасности: при срабатывании он гарантированно разрывает цепь, предотвращая перегрузку или выход за пределы допустимых перемещений. Степень защиты IP67 обеспечивает работу в запылённых, влажных и агрессивных средах - например, на пищевых линиях, в металлургических цехах или на открытых площадках.

Преимущества

• Металлический корпус выдерживает высокие механические нагрузки - идеален для тяжёлых условий эксплуатации
• Самовозврат снижает риск человеческой ошибки - не нужна ручная настройка после каждого срабатывания
• Рычаг с роликом минимизирует трение и износ - продлевает срок службы при постоянном контакте с движущимися поверхностями
• Сальник и герметичный ввод PG исключают попадание влаги и пыли внутрь - снижают вероятность отказа
• Два контакта позволяют одновременно управлять двумя цепями - например, отключить двигатель и включить сигнал тревоги

Ограничения применения

• Не предназначена для частого ручного нажатия - рассчитана на взаимодействие с машинными компонентами
• Максимальный ток 16 А - нельзя использовать для управления мощными двигателями выше этого значения без промежуточного реле
• Ход рычага ограничен диапазоном 2–51 мм - не подходит для систем с большим ходом или медленным срабатыванием
• Не рекомендован для установки в местах с постоянным воздействием кислот, щелочей или растворителей - материал корпуса металлический, но не покрыт антикоррозийным слоем

Примеры использования

• На конвейерной линии - отключает питание при достижении грузом конца пути
• На станке ЧПУ - сигнализирует о достижении крайнего положения оси
• На автоматических воротах - останавливает мотор при полном открытии/закрытии
• На лифтовых платформах - предотвращает перебор при подъёме или опускании

Практические советы

• Перед установкой проверьте направление хода рычага - в модели указано “ход вправо”, значит, активируется при движении объекта именно в эту сторону
• При монтаже соблюдайте минимальный зазор между рычагом и движущейся деталью - чтобы не было задиров или преждевременного срабатывания
• Используйте кабель КВВГ или аналогичный с усиленной изоляцией - он лучше выдерживает механические нагрузки и вибрацию
• Проверяйте работоспособность устройства каждые 3–6 месяцев - особенно в условиях повышенной запылённости
• Если требуется другой угол срабатывания - можно заказать аналог с другим типом рычага, но модель ВК-300-БР-11-67У2-21 не предусматривает замены головки
