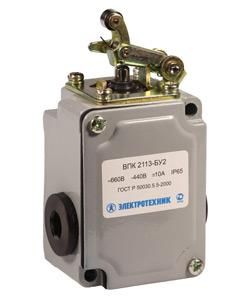

Выключатель путевой конечный ВПК 2113-Б У2 IP67 селективный привод Электротехник ET000757

Выключатель путевой ВПК-2113-БУ2 от бренда Электротехник — это надёжный механический концевой выключатель с рычагом и роликом, предназначенный для фиксации положений механизмов в условиях запылённости и повышенной влажности. Его конструкция обеспечивает точное срабатывание даже при вибрациях, а степень защиты IP65/IP67 делает его подходящим для тяжёлых промышленных условий.

Назначение и область применения

Выключатель путевой ВПК-2113-БУ2 используется для автоматического отключения или изменения состояния цепи при достижении механизmom заданного предельного положения. Применяется там, где требуется контроль перемещения: на конвейерах, лифтах, станках, шлюзах, вентиляционных заслонках и других устройствах с линейным или поворотным движением.

Технические характеристики

• Номинальное напряжение: до 660 В
• Номинальный рабочий ток: 10 А
• Тип переключения: мгновенный — контакт замыкается или размыкается сразу при срабатывании, без задержки
• Количество контактов: 1 нормально замкнутый (НЗ) + 1 нормально открытый (НО)
• Тип элемента управления: рычаг с роликом — позволяет легко взаимодействовать с поверхностями, снижает износ и трение
• Степень защиты: IP65 (защита от пыли и струй воды) и IP67 (дополнительно — временное погружение в воду до 1 м)
• Материал корпуса: металл — устойчив к ударным нагрузкам и коррозии
• Рабочая температура: от –40 °C до +50 °C — подходит для холодных ангаров и жарких цехов
• Габариты: 60×48×108 мм
• Способ монтажа: крепление на винты
• Тип подключения: кабельный ввод с резьбой PG — позволяет использовать гибкие кабели с внешним диаметром, соответствующим стандарту PG
• Подходит для функций безопасности: да — может использоваться в системах аварийной остановки

Совместимость и монтаж

Выключатель путевой ВПК-2113-БУ2 монтируется на поверхность с помощью двух винтов через отверстия в основании. Кабельный ввод PG рассчитан на провода с наружным диаметром 5–9 мм — перед установкой проверьте соответствие диаметра кабеля. Убедитесь, что рычаг с роликом свободно перемещается и не задевает за соседние детали. Для долговечности рекомендуется закрепить устройство так, чтобы усилие на рычаг было направлено перпендикулярно его оси.

Безопасность и стандарты

Выключатель путевой ВПК-2113-БУ2 соответствует требованиям к оборудованию, используемому в системах безопасности. Благодаря наличию НЗ и НО контактов он может применяться в цепях E-stop (экстренной остановки) и других критичных контурах. Металлический корпус и высокая степень защиты обеспечивают безопасную работу в агрессивных средах.

Преимущества

• Двойная защита IP65+IP67 — работает в пыльных, влажных и временно затопляемых зонах
• Металлический корпус — прочнее пластиковых аналогов, не деформируется при ударах
• Рычаг с роликом — снижает износ, увеличивает срок службы при частых срабатываниях
• Мгновенное переключение — гарантирует быструю реакцию системы, исключает “провал” сигнала
• Наличие обоих типов контактов (НО и НЗ) — удобно для сложных схем управления

Ограничения применения

• Не предназначен для работы с переменным током выше 660 В — превышение напряжения вызовет пробой контактов
• Не имеет встроенных световых индикаторов — нельзя визуально определить состояние без внешнего оборудования
• Количество контактов ограничено — нельзя расширить число коммутируемых цепей без дополнительных реле
• Не подходит для частого ручного воздействия — предназначен для автоматического срабатывания от движения механизма

Примеры использования

• Фиксация крайних положений стола станка ЧПУ
• Остановка конвейера при достижении грузом конца линии
• Автоматическое отключение насоса при уровне жидкости в ёмкости
• Защита люка в производственном помещении — срабатывает при попытке открыть его во время работы оборудования
• Контроль положения двери шлюза в пищевой промышленности

Практические советы

• Перед установкой проверьте, что рычаг с роликом не будет задевать за болты, крепления или другие элементы — это снизит износ и риск отказа
• Используйте кабель с термостойкой изоляцией, особенно при работе на границе температурного диапазона
• При монтаже в местах с постоянными вибрациями — дополнительно закрепите кабель хомутами, чтобы избежать перегиба в месте входа
• Для систем безопасности обязательно протестируйте срабатывание после установки — убедитесь, что сигнал поступает в контроллер при каждом проходе
• Артикул et000757 — совпадает с серийным номером в каталоге Электротехник; при заказе запасных частей указывайте именно этот артикул
