Выключатель путевой конечный ВПК-2112-БУ2 IP65 рычаг с роликом Электротехник ET001001

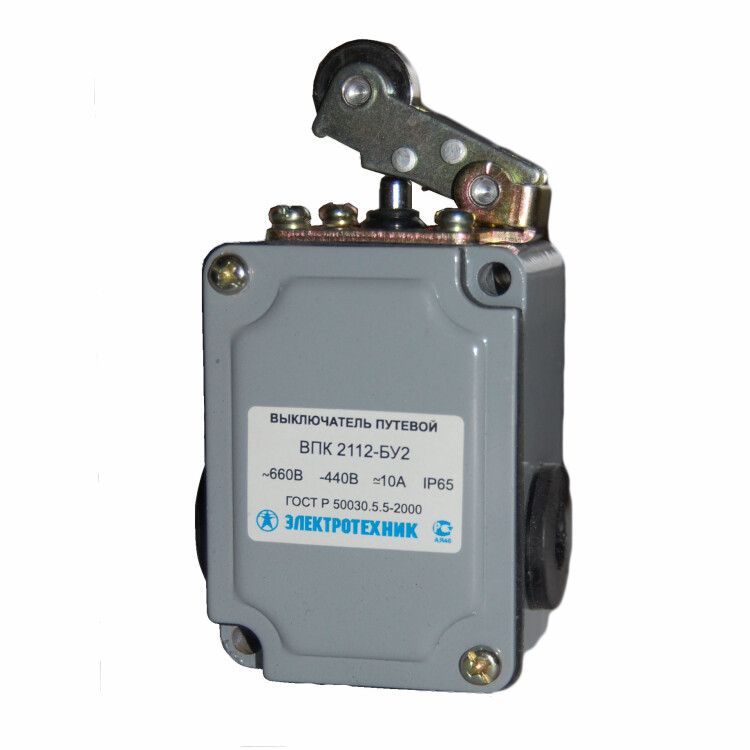

Выключатель путевой ВПК-2112-БУ2 от бренда Электротехник - это надёжный концевой выключатель с рычагом и роликом, предназначенный для точного отключения цепей при достижении предельного положения механизма. Его металлический корпус с защитой IP65 и широкий температурный диапазон делают его подходящим для жестких условий производства.

Назначение и область применения

Выключатель путевой ВПК-2112-БУ2 используется для автоматического отключения питания при завершении движения детали или узла. Он реагирует на физический контакт - например, когда движущаяся часть станка задевает рычаг с роликом. Это позволяет избежать перегрузок, повреждений оборудования и обеспечить безопасность оператора.

Подходит для установки на:

• станки с ЧПУ и автоматические линии;
• конвейеры и транспортеры;
• ворота, шлюзы, лифты;
• любые механизмы с линейным или поворотным перемещением, требующие контроля крайних положений.

Технические характеристики

• Номинальный ток: 10 А - способен коммутировать нагрузки до 10 ампер, что достаточно для большинства промышленных устройств малой и средней мощности.
• Напряжение: до 660 В - работает в сетях переменного и постоянного тока, включая трёхфазные системы.
• Защита: IP65 - полностью защищён от пыли и струй воды под давлением, подходит для сырых, пыльных и агрессивных сред.
• Тип контакта: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ) - позволяет использовать один выключатель для двух функций: включения и отключения.
• Тип переключения: мгновенный - контакт замыкается/размыкается сразу при срабатывании, без задержек.
• Температура работы: от –40 C до +50 C - сохраняет работоспособность в холодных цехах и жарких условиях.
• Климатическое исполнение: У2 - рассчитан на умеренный климат с возможностью эксплуатации в помещениях с контролируемой влажностью.
• Габариты: 60×48×108 мм - компактный размер, удобный для монтажа в ограниченном пространстве.
• Материал корпуса: металл - высокая механическая прочность, устойчивость к ударным нагрузкам.
• Нормативный документ: ТУ 3428-003-59826184-2005 - соответствует внутренним техническим условиям производителя.

Совместимость и монтаж

Выключатель путевой ВПК-2112-БУ2 крепится на монтажную плату - то есть устанавливается через отверстия в металлической или пластиковой панели. Для этого используются два крепёжных отверстия по бокам корпуса. Подключение осуществляется к клеммам внутри устройства - провода можно зажать винтовыми зажимами. Рекомендуется применять кабель с медными жилами, например, КВВГ, сечением не менее 1,5 мм2 для тока 10 А.

Необходимо убедиться, что посадочное место имеет достаточные габариты: корпус выключателя занимает площадь 60×48 мм. Монтажная плата должна быть жёстко закреплена, чтобы избежать вибраций, влияющих на точность срабатывания.

Безопасность и стандарты

Выключатель путевой ВПК-2112-БУ2 выполнен с учётом требований к функциям безопасности: он надёжно разрывает цепь при достижении предела хода, предотвращая аварийные ситуации. Применение в системах безопасности допускается при соблюдении правил проектирования согласно ГОСТ Р 51330.10–99 и другим нормам, регламентирующим использование концевых выключателей в системах аварийного отключения.

Преимущества

• Двухконтактная система (НО+НЗ) позволяет реализовать сложные алгоритмы управления одним устройством - экономит место и снижает количество компонентов.
• Металлический корпус обеспечивает долговечность даже при частых ударах и вибрациях.
• IP65 защищает от внешних факторов - не требуется дополнительная герметизация в пыльных или влажных цехах.
• Рычаг с роликом снижает трение и износ, увеличивает срок службы при многократных срабатываниях.
• Широкий диапазон температур - подходит для зимнего монтажа и работы в неотапливаемых зонах.

Ограничения применения

• Не предназначен для частого срабатывания более 1000 раз в час - при высоких скоростях движения рекомендуется проверять частоту срабатывания и при необходимости использовать более быстродействующие модели.
• Не следует использовать в средах с агрессивными химическими веществами - хотя корпус металлический, внутренние контакты не имеют специального покрытия против коррозии.
• Отсутствуют встроенные кабели - необходимо самостоятельно подводить провода, что требует дополнительных действий при сборке.
• Не подходит для взрывоопасных зон - не имеет сертификата взрывозащиты (Ex).

Примеры использования

• На конвейере: рычаг с роликом опускается при прохождении контейнера - выключатель отключает двигатель, когда контейнер достигает конца линии.
• На автоматических воротах: при полном открывании/закрывании ролик задевает выключатель - сигнал остановки передаётся на контроллер.
• На фрезерном станке: при достижении столом крайнего положения выключатель размыкает цепь питания, предотвращая выход за границы хода.

Практические советы

• Перед установкой проверьте направление действия рычага - он должен свободно нажиматься без перекосов. Лучше смонтировать так, чтобы усилие приходилось перпендикулярно оси рычага.
• При использовании в вибрирующих системах используйте антивибрационные прокладки между монтажной плитой и основанием.
• Для длительной эксплуатации периодически проверяйте состояние контактов - особенно при работе с индуктивными нагрузками (электромагниты, двигатели).
• При замене старого выключателя сверьте тип контактов: ВПК-2112-БУ2 имеет именно 1НО/1НЗ - другие модели могут отличаться.
• Не затягивайте кабельные зажимы слишком сильно - это может повредить изоляцию или деформировать клеммы.
