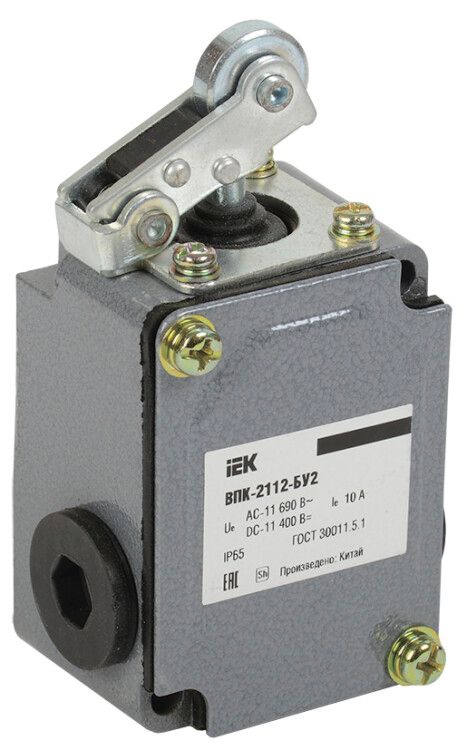

Выключатель концевой ВПК-2112-БУ2, рычаг с роликом, IP65, IEK - KV-1-2112-1

Выключатель концевой ВПК-2112-БУ2 от IEK — надёжный механический переключатель с роликовым толкателем и защитой IP65, предназначен для фиксированной установки на оборудовании и контроля положения движущихся частей в условиях пыли, влаги и широкого диапазона температур.

Назначение и область применения

Выключатель концевой ВПК-2112-БУ2 используется для автоматического размыкания или замыкания электрической цепи при достижении механизмом заданного предельного положения. Применяется там, где требуется точная фиксация позиции: на станках, конвейерах, шлюзах, лифтах, грузоподъёмниках и других устройствах с линейным или поворотным перемещением. Подходит для задач безопасности — например, для остановки движения при выходе за границы зоны работы.

Технические характеристики

• Номинальный рабочий ток: 10 А — способен коммутировать нагрузки до 10 ампер при напряжении до 380 В переменного тока;
• Напряжение: 380 В — рассчитан на работу в сетях промышленного переменного тока;
• Тип элемента управления: толкатель с роликом — обеспечивает плавное и минимально изнашиваемое срабатывание при контакте с поверхностью;
• Тип переключения: мгновенный — контакт изменяет состояние сразу при преодолении порогового усилия, без задержки;
• Количество нормально замкнутых контактов: 1 — один контакт работает в режиме «замкнут» при обычном состоянии, размыкается при активации;
• Корпус: металлический с порошковой окраской — устойчив к коррозии, ударным нагрузкам и внешним воздействиям;
• Степень защиты: IP65 — полностью герметичен против пыли и защищён от струй воды из любого направления;
• Рабочий температурный диапазон: от –45 °C до +40 °C — позволяет использовать в холодных помещениях, на открытых площадках и в суровых климатических условиях;
• Габариты: 117×60×48 мм — компактный размер для установки в ограниченном пространстве;
• Срок службы: 10 лет — расчётный срок эксплуатации при соблюдении условий нагрузки и монтажа;
• Способ монтажа: на конструкцию — крепится болтами или хомутами к раме, стенке или другому жёсткому основанию;
• Тип подключения: прочее — провода подводятся через входные отверстия, без стандартных клеммных колодок; требует самостоятельной прокладки и фиксации кабеля.

Совместимость и монтаж

Выключатель концевой ВПК-2112-БУ2 совместим с большинством промышленных систем управления, работающих на переменном токе до 380 В. Для монтажа необходимо закрепить устройство на неподвижную часть оборудования так, чтобы роликовый толкатель точно сталкивался с упором движущегося элемента. Убедитесь, что посадочный диаметр крепёжных отверстий соответствует используемым болтам (не указаны в спецификации — проверьте физически). Кабель подключается вручную — рекомендуется использовать экранированный провод с запасом длины для избежания натяжения. Не допускается использование в качестве главного выключающего аппарата — только для управления и сигнализации.

Безопасность и стандарты

Выключатель концевой ВПК-2112-БУ2 соответствует требованиям ГОСТ 30011.5.1, который регламентирует безопасность и испытания концевых выключателей. Его применение в системах безопасности подтверждено — он может использоваться в аварийных остановках, блокировках и интерлокингах. Металлический корпус и высокая степень защиты обеспечивают отказоустойчивость даже при длительной работе в агрессивной среде.

Преимущества

• Высокая надёжность благодаря металлическому корпусу и механизму с роликом — снижает вероятность заедания и износа;
• Защита IP65 делает его пригодным для использования в сырых, пыльных и outdoor-объектах;
• Широкий диапазон температур — подходит для холодильных камер, зимних участков и неотапливаемых цехов;
• Мгновенное переключение гарантирует быстрый ответ системы на изменения положения;
• Срок службы 10 лет — экономия на заменах и обслуживании.

Ограничения применения

• Не предназначен для коммутации силовых цепей выше 10 А — нельзя использовать для прямого управления двигателями мощнее 3–4 кВт;
• Отсутствуют переключающие контакты — только один НЗ контакт, поэтому не подходит для сложных схем с несколькими состояниями;
• Тип подключения «прочее» — не имеет стандартных клемм, требует ручного соединения проводов, что усложняет сервис;
• Максимальная температура +40 °C — не применяйте в местах с нагревом свыше этого значения (например, рядом с печами или паровыми трубопроводами);
• Не следует использовать в средах с агрессивными химическими веществами — порошковая краска не защищает от кислот и щелочей.

Примеры использования

• Остановка конвейера при достижении крайнего положения;
• Фиксация положения двери шлюза перед запуском цикла;
• Автоматическое отключение подъёмника при достижении верхней точки;
• Блокировка доступа к опасной зоне при открывании ограждений;
• Контроль положения затвора в системе вентиляции.

Практические советы

• При установке проверяйте угол подхода ролика к упору — идеальный контакт должен быть перпендикулярным, чтобы избежать боковой нагрузки и преждевременного износа;
• Используйте кабельные вводы или муфты для фиксации проводов — это предотвратит их вырывание при вибрациях;
• Проверяйте работоспособность после монтажа: медленно двигайте упор и убедитесь, что контакт сработал чётко без задержек;
• При эксплуатации в условиях повышенной вибрации дополнительно закрепите выключатель ВПК-2112-БУ2 контргайками;
• Не смазывайте ролик — внутренний механизм уже смазан производителем, лишняя смазка притягивает пыль и снижает долговечность.
