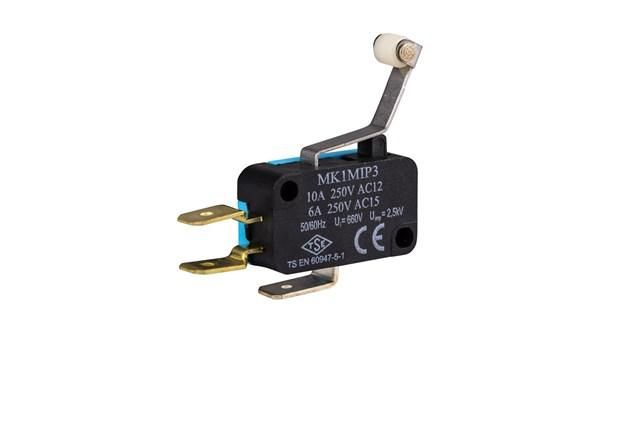

Выключатель-микро MK1MIP3 EMAS

Выключатель концевой EMAS с артикулом mk1mip3 - это компактное устройство для автоматического размыкания или замыкания электрических цепей при достижении объектом заданной позиции. Подходит для управления станками, конвейерами и спецаппаратурой, где важны точность, долговечность и надёжность.

Назначение и область применения

Выключатель концевой EMAS mk1mip3 используется для контроля положения движущихся элементов в автоматизированных системах. Он активируется физическим контактом с упором - например, когда деталь на конвейере достигает предельной точки. Применяется в стационарном и мобильном оборудовании: металлорежущих станках, лифтах, промышленных роботах, устройствах специального назначения. Работает с цепями управления переменного тока до 250 В и постоянного тока до 10 А.

Технические характеристики

• Номинальное напряжение: 250 В переменного тока
• Номинальный ток: 10 А (для нагрузок до 120 А - см. ограничения)
• Частота: 50–60 Гц
• Механический ресурс: минимум 1 000 000 срабатываний
• Электрический ресурс: минимум 100 000 срабатываний
• Максимальная частота включений: 60 механических / 30 электрических операций в минуту
• Рабочая температура: до +125 C (T125)
• Сопротивление контактов: ≤ 15 мОм
• Сопротивление изоляции: ≥ 10 МОм (при 500 В постоянного тока)
• Диэлектрическая прочность: 1500 В переменного тока (1 минута)
• Влажность окружающей среды: до 80 %
• Корпус: термоустойчивый материал класса V0
• Стандарт: TS 1472, EN 61058-1

Совместимость и монтаж

Выключатель концевой EMAS mk1mip3 имеет стандартизированную форму и крепление, совместимое с большинством промышленных кронштейнов и направляющих. Установка осуществляется через два крепёжных отверстия - требуется минимальный зазор вокруг корпуса для свободного движения рычага. Клеммы рассчитаны на провода сечением до 1,5 мм2. Для обеспечения долговечности рекомендуется исключить боковые нагрузки на рычаг - он должен работать только в осевом направлении.

Безопасность и стандарты

Выключатель соответствует европейскому стандарту EN 61058-1 и российскому TS 1472, что гарантирует соответствие требованиям безопасности для электрооборудования. Корпус выполнен из самозатухающего материала класса V0 - не поддерживает горение при перегреве. Надёжная изоляция и высокая диэлектрическая прочность обеспечивают безопасную работу даже в условиях повышенной влажности.

Преимущества

• Компактный размер позволяет устанавливать в ограниченных пространствах
• Высокая механическая и электрическая долговечность снижает затраты на обслуживание
• Термоустойчивый корпус (V0) выдерживает нагрев вблизи двигателей и нагревательных элементов
• Низкое сопротивление контактов обеспечивает стабильную коммутацию слабых сигналов
• Широкий диапазон рабочих температур делает его пригодным для жестких условий эксплуатации

Ограничения применения

Выключатель концевой EMAS mk1mip3 не предназначен для коммутации силовых цепей выше 10 А. Хотя указан максимальный рабочий ток до 120 А - это лишь допустимая величина тока в цепи, которую можно контролировать через реле, а не коммутировать напрямую. Также запрещено применение во взрывоопасных средах - устройство не имеет взрывозащиты. Не следует использовать при наличии вибраций выше нормы - возможны ложные срабатывания. Температура ниже -25 C не указана - при экстремально низких температурах проверьте эластичность пружинных механизмов.

Примеры использования

• Завершение цикла на станке ЧПУ - выключатель срабатывает при достижении инструментом крайнего положения
• Контроль положения двери шкафа в автоматической линии сборки
• Фиксация уровня в бункере - упор на поплавке активирует контакт при достижении верхней границы
• Остановка конвейера при выходе изделия за пределы зоны
• Коммутация сигнальных цепей в радиоэлектронных модулях специального назначения

Практические советы

• Выбирайте тип рычага (роликовый, плоский, штоковый) в зависимости от формы упора - это влияет на точность и срок службы
• Не затягивайте крепления слишком сильно - это может деформировать корпус и изменить ход механизма
• Перед первым запуском проверните рычаг вручную несколько раз - это “притирает” контакты и снижает риск заклинивания
• Используйте выключатель только в сухих помещениях или с защитой от конденсата - влажность свыше 80 % может вызвать окисление контактов
• Для частых включений (более 30 раз в минуту) используйте внешнее реле - чтобы продлить жизнь контактной группе
