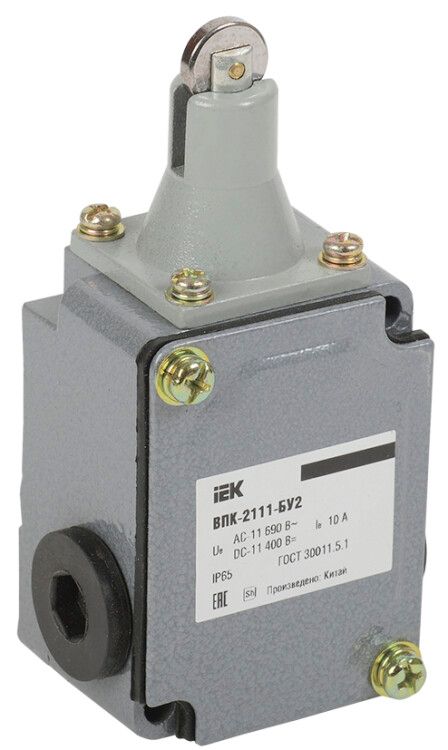

Выключатель концевой ВПК-2111-БУ2, толкатель с роликом, IP65, IEK - KV-1-2111-1

Выключатель концевой ВПК-2111-БУ2 от IEK — надёжный механический переключатель с толкателем на ролике и защитой IP65, предназначен для фиксации положений движущихся механизмов в промышленной автоматизации. Артикул kv-1-2111-1 соответствует серийному решению IEK для жёстких условий эксплуатации.

Назначение и область применения

Выключатель концевой ВПК-2111-БУ2 используется для автоматического отключения или изменения состояния электрической цепи при достижении механизmom заданной точки движения. Подходит для контроля положения: дверей, люков, столиков станков, конвейеров, шлюзов и других перемещаемых элементов. Благодаря наличию нормально замкнутого и нормально разомкнутого контакта, может применяться в системах безопасности — например, для остановки оборудования при открывании ограждений.

Технические характеристики

• Степень защиты: IP65 — полная защита от пыли и струй воды из любого направления;
• Тип управления: толкатель с роликом — снижает трение, позволяет работать с гладкими или неровными поверхностями;
• Тип переключения: мгновенный — контакт изменяет состояние сразу при достижении порогового усилия, без задержек;
• Контакты: 1 нормально замкнутый (НО) + 1 нормально разомкнутый (НР) — обеспечивает гибкую логику управления;
• Номинальное напряжение: до 690 В переменного или постоянного тока;
• Номинальный ток: 10 А — подходит для нагрузок управления, не для силовой коммутации;
• Рабочая температура: от –40 °C до +50 °C — работает в холодных ангарах и жарких цехах;
• Механическая износостойкость: 1 млн циклов — долговечность при частом использовании;
• Корпус: металлический с порошковой покраской — устойчив к коррозии и механическим повреждениям;
• Срок службы: 10 лет — при соблюдении режимов эксплуатации;
• Габариты: 83×60×48 мм — компактный размер для установки в ограниченном пространстве;
• Климатическое исполнение: У2 — рассчитан на умеренный климат с возможностью работы в закрытых помещениях с повышенной влажностью;
• Способ монтажа: внутренний / наружный — можно крепить как внутри щита, так и на внешней поверхности оборудования.

Совместимость и монтаж

Выключатель ВПК-2111-БУ2 совместим со всеми типами проводов до 2,5 мм². Для подключения используются клеммы с зажимом — достаточно зачистить провода и затянуть винты. Монтаж осуществляется через два крепёжных отверстия в основании корпуса. Диаметр посадочных отверстий — 5 мм. Рекомендуется использовать болты M4. Установка допускается в любом положении — горизонтальном, вертикальном, перевёрнутом. Кабельный ввод не предусмотрен — требуется дополнительная герметизация при наружном монтаже в условиях высокой влажности.

Безопасность и стандарты

Выключатель ВПК-2111-БУ2 соответствует требованиям ГОСТ 30011.5.1, что подтверждает его пригодность для использования в системах безопасности. Применение в качестве аварийного останова или блокировки доступа к опасным зонам допускается благодаря наличию двух независимых контактов и гарантированной механической надёжности. Сертификация по международным стандартам IEC 60947-5-1 не указана — для экспорта или проектов с требованием CE необходимо проверить наличие дополнительных документов у поставщика.

Преимущества

• Два типа контактов в одном устройстве — экономят место и упрощают схему управления;
• Роликовый толкатель снижает риск заедания при работе с неровными поверхностями;
• Металлический корпус и порошковая краска обеспечивают долгий срок службы даже в агрессивной среде;
• Высокая механическая износостойкость — меньше простоев и замен;
• Широкий диапазон рабочих температур — подходит для зимних площадок и нагреваемых участков.

Ограничения применения

• Не предназначен для коммутации силовых цепей выше 10 А — нельзя использовать для запуска двигателей;
• Отсутствует встроенный кабельный ввод — при наружной установке требуется дополнительная герметизация входа кабеля;
• Нет световой индикации состояния — невозможно визуально определить, включен ли контакт;
• Не рекомендован для частого контакта с химически активными жидкостями — хотя IP65 защищает от брызг, длительное воздействие масла, растворителей или кислот может повредить покрытие.

Примеры использования

• На конвейере — остановка ленты при достижении крайнего положения;
• На дверях станка — отключение питания при открытии защитного кожуха;
• В лифтовых системах — фиксация этажей и сигнализация положения кабины;
• На шлюзах и воротах — управление мотором при полном открытии/закрытии;
• В системах автоматической разгрузки — срабатывание при снятии груза с платформы.

Практические советы

• При монтаже убедитесь, что толкатель с роликом свободно катится по поверхности — не допускайте перекосов или боковых нагрузок;
• Для работы в условиях вибраций используйте контргайки на крепёжных болтах;
• Проверьте посадочный диаметр — корпус имеет ширину 60 мм, убедитесь, что есть место для установки рядом с другими элементами;
• При подключении к системам безопасности — обязательно протестируйте работу обоих контактов после монтажа;
• Замена устройства не требует демонтажа всей системы — достаточно отсоединить провода и открутить два винта.
