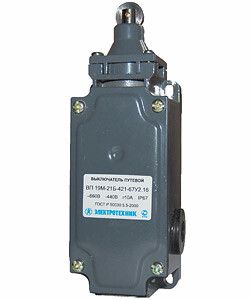

Выключатель путевой ВП19М-21Б-421-67 У2.15, четырёхполюсный, толкатель с роликом, 1з+3р, IP67 - ET018436 Электротехник

Выключатель путевой ВП19М-21Б-421-67 У2.15 от бренда Электротехник - это надёжный четырёхполюсный концевой выключатель с толкателем на ролике и степенью защиты IP67, предназначенный для автоматического отключения или включения цепей управления при достижении объектом заданной точки движения. Подходит для установки на станках, конвейерах и других механизмах с механическим перемещением.

Назначение и область применения

Выключатель путевой ВП19М-21Б-421-67 У2.15 используется для контроля положения движущихся механизмов. Он активируется при контакте с упором или деталью, которая давит на толкатель с роликом. Это позволяет автоматически разрывать или замыкать электрические цепи управления - например, останавливать двигатель при достижении крайнего положения, менять направление движения или запускать следующий этап цикла.

Области применения: металлорежущие станки, конвейерные системы, лифты, шлюзы, автоматические ворота, оборудование с линейным или поворотным перемещением. Особенно эффективен там, где требуется точная фиксация позиций и работа в условиях пыли, влаги или перепадов температур.

Технические характеристики

• Номинальное напряжение: до 660 В переменного тока (50 Гц), до 440 В постоянного тока
• Номинальный ток: 10 А
• Количество контактов: 1 нормально открытый (НО) + 3 нормально закрытых (НЗ)
• Тип переключения: мгновенный - контакт изменяет состояние сразу при срабатывании, без задержки
• Степень защиты: IP67 - полностью защищён от пыли и временного погружения в воду до 1 метра на 30 минут
• Материал корпуса: металлический - обеспечивает прочность и экранирующее действие
• Рабочая температура: от –40 C до +50 C - подходит для холодных ангаров и жарких цехов
• Габариты: 61×45×157 мм - компактный размер для установки в ограниченном пространстве
• Тип подключения: кабельный ввод PG - позволяет подсоединить гибкий кабель без дополнительных муфт
• Способ монтажа: на винты - фиксируется болтами через отверстия в корпусе
• Управление: толкатель с роликом - снижает трение, износ и позволяет работать с поверхностями любой формы

Совместимость и монтаж

Выключатель путевой ВП19М-21Б-421-67 У2.15 совместим со всеми типами кабелей, соответствующими стандарту PG (например, PG7, PG9, PG11). Кабельный ввод уже установлен - достаточно продеть провода и затянуть гайку.

Для монтажа используйте четыре отверстия в основании корпуса. Рекомендуемый момент затяжки - не более 0,5 Нм, чтобы не деформировать корпус. Установите устройство так, чтобы толкатель с роликом был направлен точно на зону контакта с упором. Убедитесь, что угол подхода не превышает 15° - иначе возможна преждевременная износостойкость ролика.

Не применяйте для прямого управления силовыми цепями - только для цепей управления. Для управления двигателями используйте контакторы или реле.

Безопасность и стандарты

Выключатель путевой ВП19М-21Б-421-67 У2.15 соответствует требованиям к устройствам функциональной безопасности. Его можно использовать в системах, требующих аварийной остановки (SIL, PLb). Механизм срабатывания гарантированно возвращает контакты в исходное положение после снятия нагрузки. Корпус выполнен из металла, что предотвращает возгорание даже при перегрузке.

Преимущества

• Четыре контакта в одном корпусе позволяют одновременно управлять несколькими цепями - экономия места и проводки
• Роликовый толкатель работает мягко, без заеданий, даже при высокой скорости движения
• Защита IP67 делает выключатель пригодным для работы в сыром, пыльном или мытом окружении
• Широкий диапазон рабочих температур - подходит для зимних условий и нагреваемых участков
• Металлический корпус устойчив к ударным нагрузкам и механическому воздействию

Ограничения применения

• Не предназначен для частого срабатывания свыше 120 циклов в час - при повышенной частоте возможен быстрый износ контактов
• Не рекомендуется применять в средах с агрессивными химическими веществами - металл корпуса не покрыт антикоррозийным слоем
• Не подходит для установки в зонах с вибрацией выше 10g - возможны ложные срабатывания
• Кабельный ввод PG требует наличия кабеля с подходящим внешним диаметром - не все кабели подходят без адаптеров

Примеры использования

• На конвейере: остановка ленты при достижении упаковочного модуля (сработает один НЗ контакт)
• На станке: возврат стола в начальное положение - два НЗ контакта сигнализируют о конце хода, НО - запускает следующую операцию
• В шлюзе: блокировка открывания двери, пока люк не достигнет нижней позиции (три НЗ контакта обеспечивают redundancy)
• В лифте: фиксация этажа - сигнал от одного НО контакта подтверждает точную остановку

Практические советы

• Перед установкой проверьте свободный ход толкателя - он должен легко возвращаться в исходное положение без усилия
• Используйте кабель с медными жилами сечением 0,5–2,5 мм2 - оптимально для 10 А
• При монтаже в местах с риском попадания воды - дополнительно герметизируйте место входа кабеля силиконовым составом
• Для долгой службы регулярно осматривайте ролик: при появлении сколов или неравномерного износа замените толкатель
• Артикул et018436 - это конкретный вариант модели ВП19М-21Б-421-67 У2.15; другие варианты этой серии могут иметь другой набор контактов или тип толкателя
