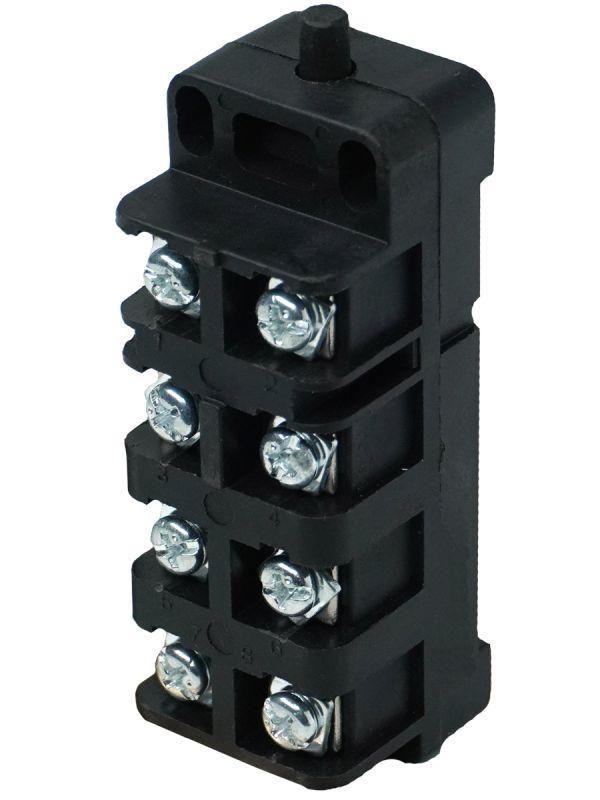

Выключатель путевой ВП 19М-21Б-411-00 У3.15, шток 7мм, четырёхполюсный, толкатель, 1з+3р, IP00 (ЭТ) - ET011343 Электротехник

Выключатель путевой ВП 19М-21Б-411-00 У3.15 от бренда Электротехник - механический коммутирующий элемент с толкателем и штоком 7 мм, предназначенный для фиксированного срабатывания при контакте с движущимся объектом. Четырёхполюсная схема (1з+3р) позволяет управлять несколькими цепями одновременно. Аппарат рассчитан на установку в закрытых помещениях с контролируемой средой, где нет воздействия пыли, влаги или внешних факторов.

Назначение и область применения

Выключатель путевой ВП 19М-21Б-411-00 У3.15 используется для автоматического включения или выключения электрических цепей при достижении механизма определённой позиции. Применяется там, где требуется точное позиционирование: на конвейерах, лифтах, станках с ЧПУ, устройствах перемещения грузов. Шток 7 мм обеспечивает надёжный контакт с деталями, движущимися вдоль направляющих. Четырёхполюсная конструкция (одна нормально замкнутая и три нормально разомкнутые группы контактов) даёт возможность управлять сложными последовательностями работы оборудования.

Технические характеристики

• Тип: путевой выключатель с толкателем
• Количество полюсов: 4 (1 з + 3 р) - одна группа нормально замкнутых контактов, три - нормально разомкнутых
• Шток: металлический, длина активной части 7 мм
• Степень защиты: IP00 - отсутствие защиты от пыли и воды
• Исполнение: У3.15 - соответствует климатическому исполнению для умеренного климата, с повышенной влажностью до 80%
• Рабочий ход: ограничен конструкцией толкателя; требует жесткой фиксации для предотвращения перегрузки

Совместимость и монтаж

Выключатель путевой ВП 19М-21Б-411-00 У3.15 монтируется на раму, корпус или кронштейн с помощью двух крепёжных отверстий, расположенных по бокам корпуса. Для правильной работы необходимо, чтобы шток 7 мм был точно выставлен по оси движения детали - смещение вызывает износ или заедание. Кабель подводится через входную гофру, которая не имеет герметизации - при необходимости защиты провода применяются дополнительные муфты. Подключение выполняется к клеммам внутри корпуса, доступным после снятия крышки. Напряжение и ток нагрузки должны соответствовать допустимым значениям, указанным в паспорте изделия - в характеристиках они не указаны, поэтому проверьте документацию производителя перед использованием.

Безопасность и стандарты

Выключатель путевой ВП 19М-21Б-411-00 У3.15 не имеет сертификатов взрывозащиты, не предназначен для опасных зон. Соответствует требованиям ГОСТ Р МЭК 60947-5-1 для аппаратов управления, однако из-за степени защиты IP00 запрещено применение в условиях возможного попадания влаги, пыли или посторонних предметов. Не используйте в местах с высокой степенью загрязнения или открытых площадках.

Преимущества

• Четырёхполюсная схема (1з+3р) снижает количество необходимых устройств в системе управления
• Жёсткая конструкция толкателя обеспечивает долгую службу при регулярном цикле срабатывания
• Металлический шток 7 мм устойчив к деформациям при ударных нагрузках
• Климатическое исполнение У3.15 позволяет использовать в большинстве промышленных помещений России и стран СНГ

Ограничения применения

• IP00 - нельзя устанавливать в сырых, пыльных или открытых зонах
• Не подходит для частых ударных нагрузок свыше 1000 циклов/час - риск повреждения механизмов
• Отсутствуют встроенные средства защиты от перегрузки - обязательно использование внешних предохранителей
• Не рекомендован для применения в системах с высокой скоростью движения - шток может не успеть сработать полностью

Примеры использования

• На конвейере: срабатывает при прохождении груза, отключая двигатель при достижении конечной точки
• На станке с ЧПУ: сигнализирует о положении стола при возврате в исходную позицию
• В лифтовой системе: фиксирует уровень этажа для остановки кабины
• В автоматических воротах: прекращает движение при полном открытии или закрытии

Практические советы

• Перед установкой проверьте, что шток 7 мм свободно перемещается без трения - смажьте ось графитовой смазкой, если есть подвижные соединения
• Фиксируйте выключатель путевой ВП 19М-21Б-411-00 У3.15 так, чтобы усилие на шток было направлено строго по оси - боковые нагрузки приведут к быстрому выходу из строя
• Если оборудование работает в условиях вибраций, используйте резиновые прокладки между корпусом и монтажной поверхностью
• Замена контактов невозможна - при отказе замените весь выключатель
• Артикул et011343 совпадает с реальным номером в каталоге Электротехник - при заказе используйте именно этот код
