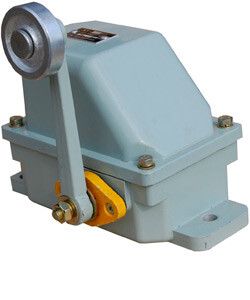

Выключатель конечн. КУ-701 У1 10А IP54 2 эл. цепи рычаг с роликом Электротехник ET503883

Выключатель концевой КУ-701 У1 от Электротехник - надёжное устройство для автоматического отключения питания в местах окончания движения механизмов. Металлический корпус, степень защиты IP54 и два независимых контакта делают его подходящим для промышленного использования даже в условиях пыли и влаги.

Назначение и область применения

Выключатель концевой КУ-701 У1 используется для размыкания или замыкания электрических цепей при физическом контакте с движущейся частью оборудования. Он обеспечивает безопасное завершение цикла работы - например, когда деталь достигает крайнего положения.

Подходит для установки на автоматических станках, конвейерах, шлюзах, лифтах, воротах и других системах, где требуется точная фиксация предельных положений. Применяется там, где важна надёжная коммутация при механическом воздействии.

Технические характеристики

• Номинальный ток: 10 А - способен управлять нагрузками до 2,2 кВт при 220 В
• Напряжение: до 660 В - работает в сетях переменного и постоянного тока
• Количество контактов: 2 нормально замкнутых (НЗ) - две независимые электрические цепи
• Тип толкателя: рычаг с роликом - снижает трение, позволяет работать с гладкими поверхностями
• Способ включения: мгновенный переключатель - контакт замыкается/размыкается сразу при достижении порогового усилия
• Степень защиты: IP54 - защищён от пыли (не полностью герметичен, но пыль не попадает в достаточных количествах для нарушения работы) и брызг воды из любого направления
• Диапазон температур: от –45 C до +40 C - работает в холодных помещениях и на открытых площадках зимой
• Материал корпуса: металл - высокая механическая прочность, устойчивость к деформации
• Габариты: 205×130×137 мм - компактен, но требует места для крепления и свободного хода рычага
• Тип подключения: кабельный ввод PG - позволяет подключить провод прямо через резьбовой вход без дополнительных муфт

Совместимость и монтаж

Выключатель КУ-701 У1 крепится на жёсткую конструкцию с помощью болтов или кронштейнов. Подключение осуществляется через кабельный ввод PG - рекомендуется использовать кабели с внешним диаметром, соответствующим стандарту PG (например, PG7, PG9, PG11). Для правильной работы необходимо, чтобы рычаг с роликом мог беспрепятственно поворачиваться под углом до 30°, не задевая соседние элементы. Установка должна исключать удары по корпусу - только воздействие на рычаг.

Безопасность и стандарты

Выключатель КУ-701 У1 выполнен с учётом функции безопасности: при срабатывании он гарантированно разрывает цепь, что соответствует требованиям к аварийному отключению. Соответствует ГОСТ Р 50030.5.1 и IEC 60947-5-1 для концевых выключателей. Не предназначен для частого ручного включения - только для автоматической работы.

Преимущества

• Два независимых контакта позволяют контролировать две цепи одновременно - например, питание двигателя и сигнализацию
• Рычаг с роликом минимизирует износ поверхности, с которой взаимодействует - идеален для металлических или пластиковых деталей
• Металлический корпус выдерживает повышенные механические нагрузки - не ломается при случайном ударе
• IP54 обеспечивает работу в средах с пылью, влагой и масляными брызгами - подходит для цехов и открытых зон
• Широкий температурный диапазон - можно применять в неотапливаемых помещениях и на улице

Ограничения применения

• Не предназначена для частого ручного нажатия - рассчитана на автоматическое срабатывание при движении механизма
• Не является взрывозащищённым - нельзя использовать в зонах с горючими газами или пылью
• Кабельный ввод PG требует совпадения диаметра кабеля - не подходит для тонких проводов без переходника
• Нет возможности регулировки угла рычага - угол фиксирован, поэтому нужна точная установка
• Не имеет световой индикации - невозможно визуально определить текущее состояние контактов

Примеры использования

• На конвейере: рычаг срабатывает, когда изделие достигает последней точки, отключая двигатель
• На воротах: при полном открывании/закрывании выключатель разрывает цепь питания мотора
• На станке: после прохождения инструментом крайнего положения - останавливает подачу
• В лифте: фиксирует верхнее и нижнее положение кабины, отключая управление

Практические советы

• Перед установкой проверьте, чтобы рычаг с роликом мог свободно повернуться - не допускайте заклинивания
• Используйте кабель КВВГ или аналогичный с медными жилами и ПВХ-изоляцией - он совместим с кабельным вводом PG
• При монтаже в сырых местах дополнительно уплотните место ввода кабеля силиконовым герметиком
• Не затягивайте крепёж слишком сильно - это может деформировать корпус и изменить чувствительность срабатывания
• Проверяйте исправность контактов каждые 6–12 месяцев - особенно при высокой частоте срабатываний
• При замене используйте тот же артикул - КУ-701 У1 от Электротехник - другие модели могут иметь другую силу срабатывания или расположение контактов
