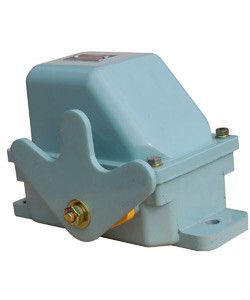

Выключатель концевой КУ-704 У1 W-образ. рычаг 10А IP54 2 эл. цепи Электротехник ET003120

Выключатель концевой КУ-704 У1 от Электротехник — устройство для автоматического отключения оборудования при достижении предельного положения. Подходит для систем безопасности, где требуется надёжная коммутация двух независимых цепей. Артикул et003120 соответствует модели с W-образным рычагом и степенью защиты IP54.

Назначение и область применения

Выключатель концевой КУ-704 У1 используется для контроля перемещения механизмов в промышленных системах. Он размыкает или замыкает электрические цепи при достижении заданной точки — например, когда объект дошёл до крайнего положения. Применяется в крановых электроприводах, конвейерах, лифтах, станках и других устройствах, где важна точная фиксация границ движения. Особенно эффективен там, где нужна безопасная остановка при аварийном или штатном завершении цикла.

Технические характеристики

• Номинальный ток: 10 А — способен коммутировать нагрузки до 10 ампер без перегрева;
• Напряжение: до 500 В — работает как на переменном, так и на постоянном токе;
• Количество контактов: 4 (2 нормально замкнутых + 2 нормально разомкнутых) — позволяет реализовать сложные схемы управления;
• Количество электрических цепей: 2 независимые — каждая цепь функционирует автономно, повышает отказоустойчивость системы;
• Тип элемента управления: W-образный рычаг — обеспечивает плавное и точное срабатывание даже при малых усилиях;
• Фиксация: с фиксацией — рычаг остаётся в зафиксированном положении после срабатывания, требует ручного возврата;
• Степень защиты: IP54 — защищён от пыли (не полностью герметичен, но пыль не попадает в достаточных количествах для нарушения работы) и брызг воды из любого направления;
• Материал корпуса: силумин — лёгкий, прочный сплав, устойчивый к механическим воздействиям и коррозии;
• Рабочая температура: от -45 °C до +40 °C — подходит для холодных помещений и открытых площадок;
• Подключение: кабельный ввод PG — совместим со стандартными кабелями с наружным диаметром, подходящим под резьбу PG;
• Способ монтажа: на винты — крепится через отверстия в корпусе, не требует специальных крепёжных элементов.

Совместимость и монтаж

Выключатель концевой КУ-704 У1 легко интегрируется в существующие системы благодаря универсальному креплению на винты. Для установки необходимо просверлить отверстия под болты, соответствующие габаритам корпуса. Кабельный ввод PG позволяет использовать провода сечением до 2,5 мм² — проверьте соответствие диаметра жилы и типа изоляции. Монтаж рекомендуется выполнять так, чтобы рычаг свободно взаимодействовал с движущимся элементом без перекосов. Убедитесь, что зона действия рычага не закрыта посторонними предметами.

Безопасность и стандарты

Выключатель концевой КУ-704 У1 соответствует требованиям к устройствам безопасности в промышленных системах. Степень защиты IP54 обеспечивает работу в условиях повышенной запылённости и влажности. Наличие двух независимых цепей снижает риск отказа из-за одного повреждённого контакта. Работа в повторно-кратковременном режиме допускает частые срабатывания — идеально для циклических процессов. Однако не предназначен для постоянной нагрузки выше 10 А или длительного включения.

Преимущества

• W-образный рычаг обеспечивает чувствительное и точное срабатывание даже при минимальном давлении — снижает вероятность ложных срабатываний;
• Два независимых контура позволяют одновременно контролировать два параметра (например, остановка и сигнализация);
• Силуминовый корпус устойчив к ударным нагрузкам и агрессивной среде — увеличивает срок службы;
• Фиксация рычага исключает самопроизвольное возвращение в исходное положение — важно для диагностики причин остановки;
• Широкий диапазон рабочих температур делает модель пригодной для использования вне отапливаемых помещений.

Ограничения применения

• Не подходит для погружения в жидкости — IP54 не гарантирует герметичность при полном погружении;
• Не рассчитан на высокую частоту срабатывания более 120 раз/мин — возможен износ контактов;
• Не используйте в агрессивных химических средах — силумин может подвергаться коррозии при контакте с кислотами или щелочами;
• Требуется ручной сброс после срабатывания — не подходит для автоматически возобновляемых циклов без внешней логики;
• Имеет ограниченную максимальную температуру (+40 °C) — не годится для экстремально горячих зон, например, рядом с печами или сварочными участками.

Примеры использования

• Ограничение хода мостового крана — рычаг срабатывает при касании упора, отключая двигатель;
• Защита конвейера от перегрузки — при столкновении с препятствием выключатель размыкает цепь питания;
• Контроль положения люка или двери в технологической линии — один контакт даёт сигнал “открыто”, второй — “закрыто”;
• Автоматическая остановка подъёмника при достижении верхней/нижней точки — обеспечивает безопасность оператора.

Практические советы

• Перед установкой проверьте, что расстояние между рычагом и упором соответствует требуемому ходу — слишком большой зазор вызовет опоздание срабатывания;
• Используйте кабель с термостойкой изоляцией, особенно если выключатель установлен рядом с нагревательными элементами;
• При использовании в условиях вибраций закрепите кабель дополнительно хомутами — это предотвратит обрыв внутренних соединений;
• Регулярно осматривайте контакты — при частом применении они могут окисляться, особенно в сырых помещениях;
• Артикул et003120 — это именно модель с W-образным рычагом и IP54. Не путайте с другими сериями КУ-701 или КУ-706, которые отличаются конструкцией и характеристиками.
