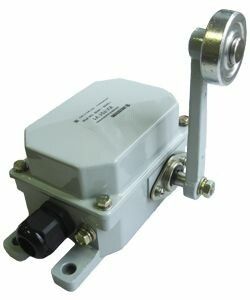

Выключатель конечн. КУ-701 У1 10А IP54 2 эл. цепи рычаг с роликом Электротехник ET003117

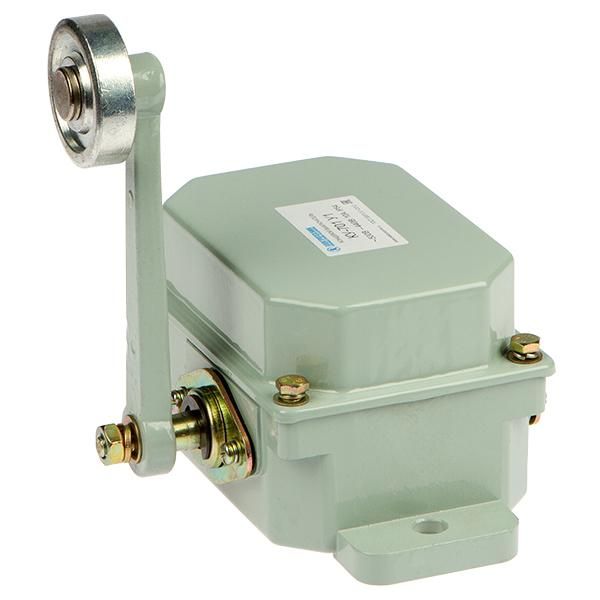

Выключатель концевой КУ-701 У2 от Электротехник - надёжный механический переключатель с рычагом и роликом для контроля положения механизмов в тяжёлых условиях. Подходит для автоматических систем, где важна устойчивость к пыли, влаге и механическим воздействиям.

Назначение и область применения

Выключатель концевой КУ-701 У2 используется для автоматического отключения или изменения состояния электрической цепи при достижении механизmom предельного положения. Применяется там, где требуется точная фиксация позиции: на конвейерах, лифтах, станках, шлюзах, вентиляционных затворах и других устройствах с линейным или поворотным движением.

Технические характеристики

• Тип: Концевой переключатель с рычагом и роликом
• Количество электрических цепей: 2 (два независимых контакта)
• Номинальный ток: 10 А
• Степень защиты: IP54 - защищён от пыли (не полностью герметичен, но пыль не попадает в достаточном количестве для нарушения работы) и от брызг воды со всех сторон
• Материал корпуса: Металл - обеспечивает прочность и устойчивость к ударным нагрузкам
• Диапазон рабочих температур: от -45 C до +40 C - работает в холодных помещениях и на открытых площадках зимой
• Фиксация: С фиксацией - рычаг остаётся в нажатом положении до ручного возврата
• Габариты: 200×150×90 мм - крупногабаритный корпус, требует свободного места для установки
• Ручное управление: Да - можно вручную вернуть рычаг в исходное положение после срабатывания

Совместимость и монтаж

Выключатель концевой КУ-701 У2 монтируется на жёсткую поверхность с помощью болтов через отверстия в корпусе. Для правильной работы важно, чтобы направление движения детали, задействующей рычаг, совпадало с осью ролика. Посадочный диаметр не указан - проверьте зазор между роликом и объектом, который его активирует. Рекомендуется использовать крепёж из нержавеющей стали в агрессивных средах. Кабели подводятся через резьбовые вводы - они уже предусмотрены в конструкции.

Безопасность и стандарты

Изделие соответствует требованиям к устройствам безопасности в промышленной автоматизации. Степень защиты IP54 позволяет применять его в условиях повышенной запылённости и влажности, что снижает риск короткого замыкания. Номинальный ток 10 А допускает коммутацию нагрузок до 2,2 кВт при напряжении 220 В переменного тока.

Преимущества

• Металлический корпус устойчив к деформации даже при частых ударах
• Рычаг с роликом снижает трение и износ при взаимодействии с движущимися поверхностями
• Фиксированное положение после срабатывания предотвращает случайное возвращение в рабочий режим
• Две электрические цепи позволяют управлять двумя функциями одновременно (например, остановить двигатель и включить сигнал)
• Широкий температурный диапазон делает его пригодным для использования вне помещений

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP54 не гарантирует герметичность при длительном контакте с жидкостью
• Крупные габариты (200×150×90 мм) не подходят для компактных механизмов
• Рычаг с фиксацией требует ручного возврата - не подходит для автоматизированных систем, где нужен самовозврат
• Не рекомендуется для высокочастотных срабатываний более 10–15 раз в минуту - возможен быстрый износ контактной группы

Примеры использования

• На конвейере: рычаг срывается при прохождении груза, отключает двигатель при достижении крайней точки
• В шлюзе: при закрытии люка рычаг нажимается, сигнализируя контроллеру о полной герметизации
• На станке: перемещение стола до упора активирует выключатель, прекращая подачу инструмента
• В вентиляционной системе: поворот заслонки до упора срабатывает на выключатель, подтверждая положение

Практические советы

• Перед установкой проверьте, чтобы угол наклона рычага не превышал 15° - иначе ролик будет заедать
• При использовании в условиях сильной вибрации закрепите кабель хомутиком, чтобы избежать обрыва провода внутри корпуса
• Если в вашей системе нужен самовозврат, выбирайте модель без фиксации - КУ-701 У2 не подходит
• Проверяйте состояние ролика каждые 3–6 месяцев - при наличии износа замените его, чтобы сохранить точность срабатывания
• При заказе убедитесь, что артикул et003117 соответствует именно этой модификации - другие варианты КУ-701 могут отличаться типом управления
