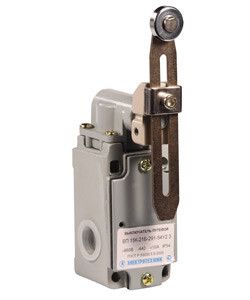

Выключатель путевой ВП 15К-21А-291-54 У2.3 рычаг с роликом регулируемый по длине полумгновенный IP54 - ET506474 Электротехник

Выключатель путевой ВП 15К-21А-291-54 У2.3 от бренда Электротехник — это надёжный концевой выключатель с регулируемым рычагом и роликом, предназначенный для фиксации положения движущихся узлов в автоматических системах. Его конструкция обеспечивает точное срабатывание даже в условиях запылённой или влажной среды.

Назначение и область применения

Выключатель путевой ВП 15К-21А-291-54 У2.3 используется для контроля положения механизмов в момент достижения крайних точек движения. Он применяется в системах управления, сигнализации и аварийного отключения, где важно зафиксировать факт достижения определённого положения подвижным элементом — например, стола станка, люка, шлюза или конвейера.

Технические характеристики

• Номинальный ток: 10 А — позволяет коммутировать нагрузки до 2,2 кВт при напряжении 220 В.
• Напряжение: до 660 В — совместим с сетями переменного и постоянного тока промышленного уровня.
• Количество контактов: 1 нормально замкнутый (НЗ) + 1 нормально открытый (НО) — обеспечивают гибкую настройку цепей управления.
• Тип срабатывания: полумгновенный — контакт изменяет состояние сразу после преодоления порогового усилия, без механической задержки.
• Степень защиты: IP54 — защищён от пыли (не полностью герметичен, но пыль не попадает в достаточных количествах для нарушения работы) и от брызг воды со всех сторон.
• Температурный диапазон: от –40 °C до +50 °C — работает в холодных помещениях и жарких цехах.
• Габариты: 40×44×195 мм — компактный корпус, легко помещается в ограниченном пространстве.
• Материал корпуса: металл — прочный, устойчив к механическим повреждениям и коррозии.
• Подключение: кабельный ввод PG — позволяет использовать стандартные силовые или управляющие кабели с диаметром жил до 8–10 мм.
• Способ монтажа: на винты — крепится через два отверстия в основании корпуса.

Совместимость и монтаж

Выключатель путевой ВП 15К-21А-291-54 У2.3 монтируется на поверхность с помощью двух винтов. Для правильной установки необходимо учитывать расположение точки контакта — рычаг с роликом должен свободно взаимодействовать с движущимся элементом без заклинивания. Кабельный ввод PG требует предварительной подготовки входящего провода: снятие изоляции и использование соответствующей гофры или зажима. Подключение выполняйте согласно схеме на корпусе — контакты помечены номерами (NO/NZ).

Безопасность и стандарты

Выключатель путевой ВП 15К-21А-291-54 У2.3 имеет функцию безопасности — при срабатывании он размыкает или замыкает цепь, что позволяет остановить оборудование в экстренных ситуациях. Соответствует требованиям ГОСТ Р МЭК 60947-5-1 для концевых выключателей. Применяется в системах, где требуется отказоустойчивость и минимизация рисков аварийного продолжения движения.

Преимущества

• Регулируемый рычаг с роликом — можно точно настроить угол и длину действия, адаптируясь под любые геометрии перемещаемых деталей.
• Металлический корпус — долговечен, не деформируется при ударах и вибрациях.
• Полумгновенное действие — исключает задержки в управлении, важны для быстродействующих линий.
• IP54 — подходит для условий цехов с повышенной запылённостью и возможными брызгами технологических жидкостей.
• Универсальные контакты (НО+НЗ) — позволяют использовать один прибор в различных схемах управления без замены.

Ограничения применения

• Не предназначен для работы в условиях постоянного погружения в воду — IP54 не обеспечивает герметичность при длительном контакте с жидкостью.
• Не рекомендован для частых импульсных нагрузок выше 10 А — риск сваривания контактов при перегрузках.
• Не подходит для применений с высокими скоростями удара (>1 м/с) — возможен износ ролика или повреждение механизма.
• Отсутствие внутреннего освещения или индикации — нельзя визуально определить текущее состояние контактов без внешней проверки.

Примеры использования

• Остановка стола фрезерного станка при достижении крайнего положения.
• Фиксация открытия/закрытия двери в камере термообработки.
• Контроль положения тележки на конвейере перед переходом на следующий участок.
• Автоматическое отключение насоса при достижении максимального уровня жидкости в ёмкости.

Практические советы

• При установке проверьте ход рычага — он должен двигаться свободно, без трения о соседние детали.
• Используйте кабель с медными жилами сечением 0,75–2,5 мм² — соответствует допустимому току и размеру ввода PG.
• Для снижения износа ролика в условиях высоких скоростей используйте дополнительную амортизацию (например, резиновый демпфер).
• Проверяйте работу устройства каждые 6 месяцев — особенно в условиях вибраций, чтобы исключить самопроизвольное смещение рычага.
• При необходимости замены — отсоедините питание, снимите кабель и открутите крепёжные винты; новый Выключатель путевой ВП 15К-21А-291-54 У2.3 устанавливается аналогично.
