Выключатель путевой ВП15К21А-231-54У2.8 | 151297 КЭАЗ

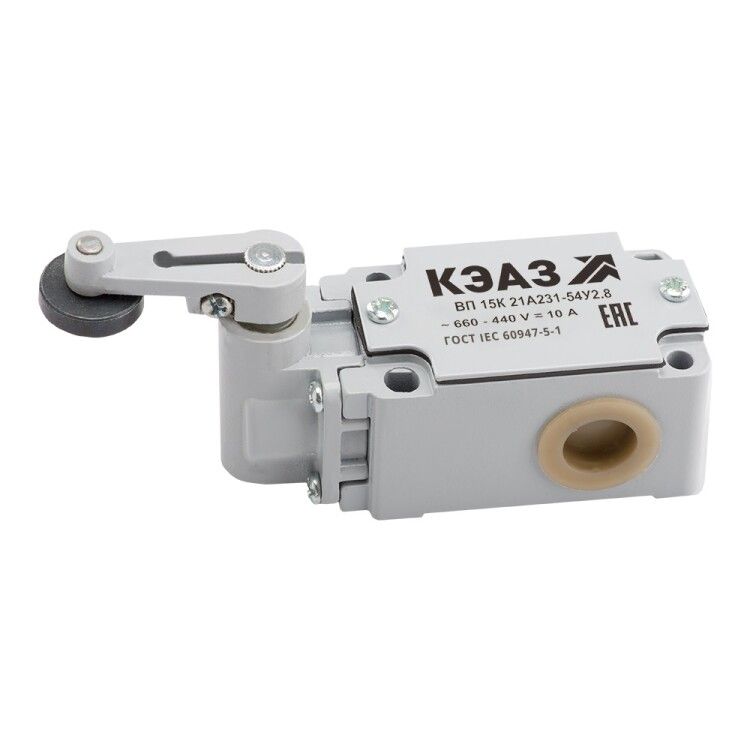

Выключатель путевой ВП15К21А-231-54У2.8 от КЭАЗ - это надёжный концевой выключатель с рычагом и роликом, предназначенный для автоматического отключения или включения цепей управления на основе физического контакта с движущимся объектом. Применяется в промышленном оборудовании, где требуется точное позиционирование и безопасность.

Назначение и область применения

Выключатель путевой ВП15К21А-231-54У2.8 используется для коммутации цепей управления при достижении механизмом заданной точки движения. Он активируется механическим упором - например, когда деталь на конвейере или крановый блок достигает предельного положения. Подходит для систем безопасности, где важно немедленно остановить оборудование при выходе за границы допустимых перемещений.

Технические характеристики

• Номинальное напряжение: до 660 В переменного тока (50 Гц), до 440 В постоянного тока
• Номинальный рабочий ток: 0,6 А
• Количество контактов: 1 нормально замкнутый (НЗ) + 1 нормально открытый (НО)
• Тип переключения: мгновенный - контакт изменяет состояние сразу при срабатывании
• Тип элемента управления: рычаг с роликом - обеспечивает плавное и долговечное взаимодействие с упорами
• Степень защиты: IP54 - защищён от пыли и брызг воды из любого направления
• Климатическое исполнение: У2 - работает при температуре от –40 C до +70 C
• Материал корпуса: металл - прочный, устойчив к механическим повреждениям
• Форма корпуса: прямоугольный параллелепипед - компактная форма для установки в ограниченном пространстве
• Габариты: ширина 5,9 мм, диаметр 22 мм
• Максимальное сечение кабеля: 2,5 мм2
• Тип подключения: зажимной - быстрое и надёжное соединение без пайки
• Способ монтажа: монтажная плата - крепится через отверстия в плате или щите
• Соответствие стандарту: ГОСТ 30011.5.1

Совместимость и монтаж

Выключатель путевой ВП15К21А-231-54У2.8 устанавливается на монтажную плиту или стенку щита с помощью крепёжных отверстий. Для правильной работы необходимо соблюдать посадочные размеры - диаметр корпуса 22 мм, ширина 5,9 мм. Монтаж должен исключать люфт и перекосы рычага, чтобы избежать преждевременного износа ролика. Подключение проводов - только сечением до 2,5 мм2; использование более толстых кабелей недопустимо.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ 30011.5.1 и предназначен для использования в системах безопасности. Его конструкция гарантирует надёжное срабатывание даже при высоких нагрузках и в условиях повышенной запылённости. Благодаря степени защиты IP54, устройство можно применять в помещениях с возможным попаданием брызг воды - например, на пищевых производствах или в цехах с мойкой оборудования.

Преимущества

• Металлический корпус обеспечивает долговечность и устойчивость к ударным нагрузкам
• Рычаг с роликом снижает трение и продлевает срок службы при многократных срабатываниях
• Мгновенное переключение - минимальная задержка реакции, важна для аварийного останова
• Работает в широком диапазоне температур - подходит для холодных складов и жарких цехов
• Зажимной тип подключения позволяет быстро менять или обслуживать устройство без инструментов

Ограничения применения

• Не предназначен для коммутации силовых цепей - максимальный ток всего 0,6 А, только управление
• Не рассчитан на погружение в жидкости - IP54 не обеспечивает герметичность при длительном контакте с водой
• Имеет фиксированную форму рычага - нельзя заменить на другой тип (например, кнопку или шток)
• Требует точного позиционирования: малейший перекос рычага может вызвать отказ или износ
• Не совместим с системами, требующими аналогового сигнала - только дискретное (цифровое) переключение

Примеры использования

• Остановка конвейера при достижении продуктом крайнего положения
• Фиксация положения крановой тележки перед подъёмом или опусканием
• Автоматический отвод механизма после завершения операции на станке
• Защита от перегрузки в системах с ограничением хода - например, в лифтах или шлюзах
• Сигнализация наличия детали в контрольной зоне на сборочных линиях

Практические советы

• Перед установкой проверьте, что упор будет действовать точно на середину ролика - это минимизирует боковые усилия
• При использовании в условиях вибраций закрепите выключатель путевой ВП15К21А-231-54У2.8 дополнительно антивибрационными прокладками
• Не используйте для управления мощными двигателями - он лишь сигналит, а основной контур должен разрываться контактором
• Проверяйте целостность контактов каждые 6–12 месяцев при интенсивном режиме работы
• При замене устройства сохраняйте ориентацию рычага - перевёрнутый выключатель может не сработать
• Обращайте внимание на климатическое исполнение У2 - если температура ниже –40 C, потребуется дополнительный обогрев
