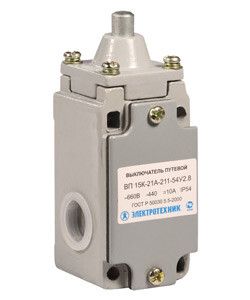

Выключатель путевой ВП 15К-21Б-211-54 У2.3 IP54 толкатель полумгновенный Электротехник ET004425

Выключатель путевой ВП 15К-21Б-211-54 У2.3 - это надёжный механический переключатель с толкателем, предназначенный для фиксации положения подвижных узлов в автоматизированных системах. Бренд Электротехник обеспечивает соответствие изделия требованиям промышленной эксплуатации, а артикул et004425 позволяет точно идентифицировать модель при закупках.

Назначение и область применения

Выключатель путевой ВП 15К-21Б-211-54 У2.3 используется для контроля положения механизмов в момент достижения ими заданной точки движения. Он активируется физическим контактом с движущейся частью - например, съездом, заслонкой или платформой. Применяется в цепях управления, сигнализации и аварийной остановки оборудования. Подходит для установки на станках, конвейерах, шлюзах, лифтах и других устройствах, где требуется точное определение предельных положений.

Технические характеристики

• Рабочее напряжение: до 660 В - подходит для сетей переменного и постоянного тока в промышленных системах;
• Тип управления: толкатель - активация происходит при давлении на рычаг, что исключает необходимость поворота или захвата;
• Контактная группа: 1 нормально замкнутый (НЗ) + 1 нормально открытый (НО) контакт - позволяет одновременно управлять двумя цепями (например, включение/выключение);
• Степень защиты: IP54 - защищён от пыли (не полностью герметичен, но пыль не попадает в достаточных количествах для нарушения работы) и брызг воды со всех сторон;
• Материал корпуса: силумин - лёгкий, прочный сплав алюминия с кремнием, устойчив к коррозии и механическим нагрузкам;
• Габариты: 44×40×106 мм - компактный размер для установки в ограниченном пространстве;
• Тип действия: полумгновенный - контакты переключаются быстро при преодолении порогового усилия, снижая риск сваривания и искрения;
• Способ монтажа: на винты - крепление через отверстия в корпусе, без необходимости специальных кронштейнов.

Совместимость и монтаж

Выключатель путевой ВП 15К-21Б-211-54 У2.3 совместим с большинством стандартных клеммных колодок и проводами сечением до 2,5 мм2. Для монтажа используйте два винта M4, расположенные на боковой поверхности корпуса. Убедитесь, что толкатель установлен перпендикулярно направлению движения детали - это гарантирует равномерную нагрузку и долгую службу. Не допускайте боковых усилий на толкатель - они могут вызвать деформацию или выход из строя внутреннего механизма.

Безопасность и стандарты

Выключатель путевой ВП 15К-21Б-211-54 У2.3 соответствует требованиям ГОСТ Р МЭК 60947-5-1 и рекомендован для использования в системах безопасности. Его применение в аварийных остановках и блокировках подтверждает соответствие принципам функциональной безопасности. Сертифицирован для работы в условиях повышенной запылённости и влажности, характерных для производственных помещений.

Преимущества

• Универсальная контактная группа (1НЗ+1НО) - позволяет использовать один прибор вместо двух отдельных;
• Полумгновенное действие - минимизирует время реакции и увеличивает срок службы контактов;
• Защита IP54 - обеспечивает работоспособность в средах с пылью, маслом и каплями воды;
• Прочный корпус из силумина - выдерживает ударные нагрузки и вибрацию без потери герметичности;
• Фиксированная геометрия - не требует регулировки после установки, если правильно выбрано место крепления.

Ограничения применения

• Не предназначен для погружения в жидкости - IP54 не обеспечивает защиту от струй под давлением или длительного контакта с водой;
• Не работает в агрессивных химических средах - силумин уязвим к щелочам и кислотам;
• Толкатель не рассчитан на постоянное давление - он предназначен для импульсного срабатывания, а не для удержания в нажатом состоянии;
• Не подходит для взрывоопасных зон - отсутствует сертификат взрывозащиты Ex.

Примеры использования

• Остановка конвейера при достижении крайней позиции;
• Активация световой сигнализации при открывании люка обслуживания;
• Блокировка запуска станка, пока не будет закрыта защитная крышка;
• Фиксация положения заслонки в системе вентиляции;
• Обнаружение наличия продукта на ленте транспортера.

Практические советы

• Перед установкой проверьте свободный ход толкателя - он должен двигаться без заеданий и лишнего трения;
• Используйте резиновые прокладки между корпусом и поверхностью крепления, чтобы снизить передачу вибраций;
• При использовании в условиях частых срабатываний (более 1000 раз/час) контролируйте температуру окружающей среды - выше +40 C может сократить срок службы;
• Для удобства диагностики подпишите провода, идущие к НЗ и НО контактам - это ускорит поиск неисправностей;
• При замене убедитесь, что новый выключатель путевой ВП 15К-21Б-211-54 У2.3 имеет тот же тип толкателя и аналогичную длину хода - иначе возможны ложные срабатывания.
