Выключатель путевой (концевой) ВП15К21А-221-54У2.8 | 151295 КЭАЗ

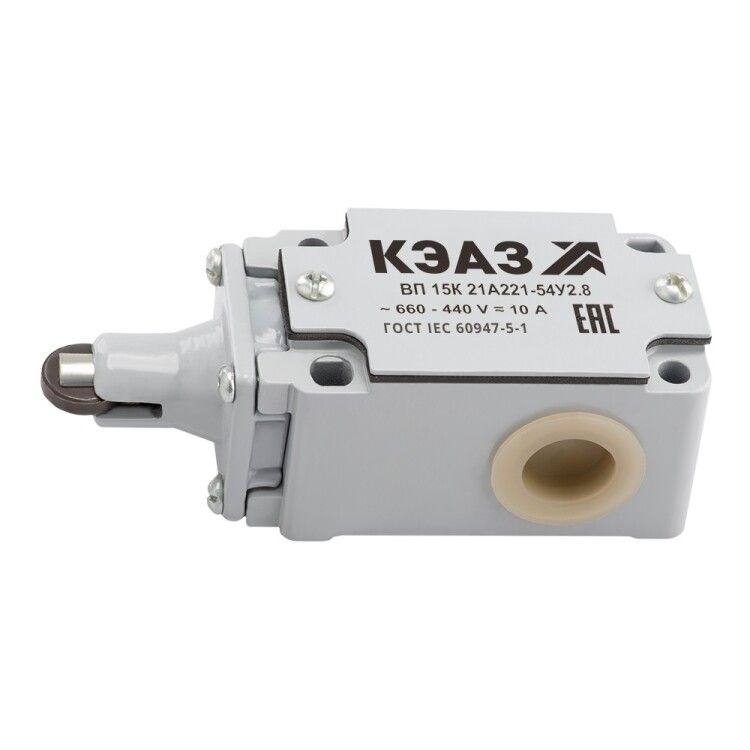

Выключатель путевой ВП15К21А-221-54У2.8 от КЭАЗ - это надёжный концевой выключатель с толкателем на ролике, предназначенный для автоматического отключения или включения цепей управления при достижении объектом заданной точки движения. Применяется в системах безопасности на станках, конвейерах и других механизмах с линейным перемещением.

Назначение и область применения

Выключатель путевой ВП15К21А-221-54У2.8 используется для контроля положения движущихся механизмов. Он активируется физическим контактом с упором или деталью, которая давит на толкатель с роликом. Это позволяет точно отслеживать границы хода - например, окончание перемещения стола станка или приход платформы к предельному положению. Подходит для систем безопасности, где важно немедленно остановить оборудование при выходе за допустимые пределы.

Технические характеристики

• Напряжение: до 660 В переменного тока (50 Гц), до 440 В постоянного тока
• Номинальный рабочий ток: 0,6 А
• Тип переключения: мгновенный - контакт замыкается или размыкается сразу при срабатывании
• Количество нормально замкнутых (НЗ) контактов: 1 шт.
• Тип элемента управления: толкатель с роликом - обеспечивает плавное срабатывание при боковом контакте
• Степень защиты: IP54 - защищён от пыли и брызг воды из любого направления
• Климатическое исполнение: У2 - работает при температуре от –10 C до +70 C, в условиях умеренного климата
• Материал корпуса: металл - прочный, устойчив к механическим повреждениям
• Габариты: 103×46×9 мм
• Диаметр толкателя: 9 мм
• Максимальное сечение кабеля: 2,5 мм2
• Тип подключения: зажимной - провода фиксируются винтами, без пайки
• Способ монтажа: на монтажную плиту - крепится болтами через отверстия в корпусе
• Нормативный документ: ГОСТ 30011.5.1

Совместимость и монтаж

Выключатель путевой ВП15К21А-221-54У2.8 монтируется на металлическую или пластиковую монтажную плиту с помощью двух крепёжных отверстий. Для установки требуется доступ к тыльной стороне панели. Диаметр толкателя 9 мм требует, чтобы упор, который его активирует, имел соответствующую форму - лучше всего подходят плоские или слегка закруглённые поверхности. Не рекомендуется использовать с острыми или угловыми упорами - это может вызвать преждевременный износ ролика. Подключение осуществляется кабелем сечением до 2,5 мм2; жилы зачищаются на 6–8 мм и затягиваются винтами до плотного контакта.

Безопасность и стандарты

Выключатель путевой ВП15К21А-221-54У2.8 соответствует требованиям ГОСТ 30011.5.1, что гарантирует соответствие стандартам безопасности для устройств управления. Его применение в системах безопасности подтверждено конструкцией: мгновенное переключение исключает задержки, а степень защиты IP54 обеспечивает работу в условиях производства с пылью и влагой. Корпус из металла снижает риск возгорания при аварийных режимах.

Преимущества

• Механизм с роликом снижает трение и износ при многократном срабатывании
• Металлический корпус устойчив к ударным нагрузкам и деформациям
• Зажимной тип подключения ускоряет монтаж и не требует специальных инструментов
• Работает в широком диапазоне температур - подходит для холодных цехов и нагреваемых участков
• Один нормально замкнутый контакт достаточен для большинства схем остановки и блокировки

Ограничения применения

• Не предназначен для работы с токами выше 0,6 А - превышение может привести к свариванию контактов
• Не рассчитан на погружение в жидкости - IP54 не обеспечивает герметичность при длительном контакте с водой
• Не подходит для высокочастотных срабатываний более 60 раз в минуту - возможна быстрая потеря контактов
• Требует прямого механического контакта - не реагирует на бесконтактные сигналы (магниты, фотоэлементы)
• Не имеет переключающих контактов - нельзя использовать для сложных схем с несколькими состояниями

Примеры использования

• Остановка конвейера при достижении крайнего положения
• Фиксация положения стола фрезерного станка перед запуском операции
• Блокировка двери лифта при неполном закрытии
• Автоматическая остановка пресса при выходе заготовки за пределы зоны
• Контроль уровня заполнения бункера - при подъёме материала срабатывает толкатель

Практические советы

• Перед установкой проверьте, чтобы упор не создавал бокового усилия на толкатель - это увеличивает вероятность заклинивания
• Используйте защитные кожухи, если в зоне действия есть металлическая стружка или крупная пыль - даже IP54 не спасёт от забивания ролика
• При монтаже на вибрирующие поверхности используйте резиновые прокладки - они снизят влияние вибраций на срок службы контактов
• Проверяйте работоспособность устройства после каждого демонтажа - зажимные клеммы могут ослабнуть
• Для замены выбирайте аналогичный артикул - ВП15К21А-221-54У2.8 имеет уникальную геометрию и силу срабатывания, отличную от других моделей серии
