Выключатель путевой (концевой) ВП15К21А-231-54У2.3 | 151298 КЭАЗ

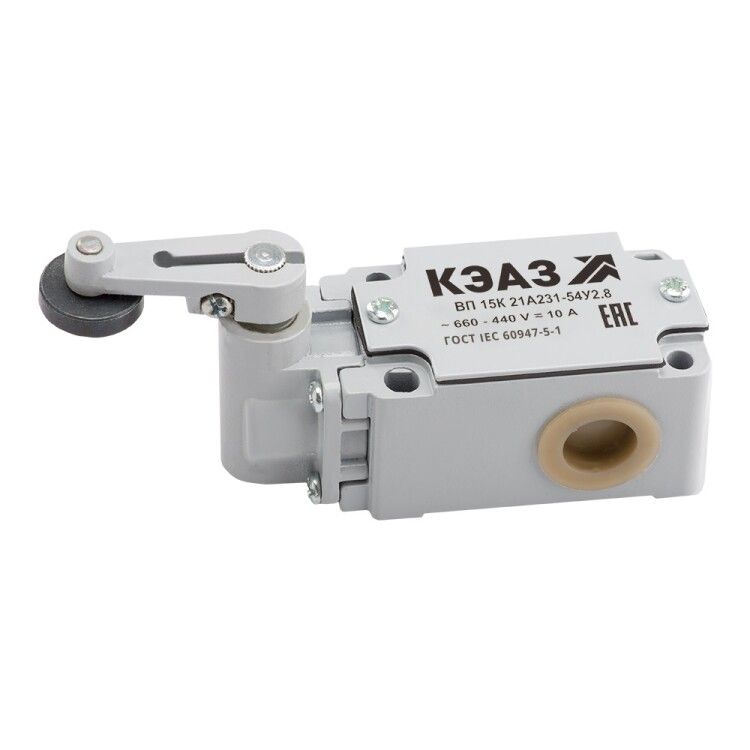

Выключатель путевой ВП15К21А-231-54У2.3 от КЭАЗ - это надёжный концевой выключатель с рычагом и роликом, предназначенный для автоматического отключения или переключения цепей управления при достижении объектом заданной точки движения. Применяется в промышленном оборудовании, где требуется точное позиционирование и безопасность.

Назначение и область применения

Выключатель путевой ВП15К21А-231-54У2.3 используется для коммутации цепей управления в системах с механическим перемещением: конвейерах, лифтах, станках, шлюзах и других устройствах. Он активируется упором или деталью, движущейся по заданному пути, и обеспечивает переключение с задержкой - то есть контакт замыкается или размыкается не сразу, а после небольшого временного интервала. Это снижает риск ложных срабатываний из-за вибраций или кратковременных ударов.

Технические характеристики

• Номинальное напряжение: до 660 В переменного тока (50 Гц), до 440 В постоянного тока
• Номинальный рабочий ток: 0,6 А
• Количество нормально замкнутых (НЗ) контактов: 1
• Количество переключающих контактов: 0 - устройство не имеет переключающего механизма, работает только на размыкание/замыкание одного контакта
• Тип подключения: зажимаемый, с возможностью подключения кабеля сечением до 2,5 мм2
• Степень защиты: IP54 - защищён от пыли и брызг воды со всех сторон
• Рабочая температура: от -40 C до +70 C
• Климатическое исполнение: У2 - предназначен для умеренного климата, с возможностью работы в закрытых помещениях с контролируемой влажностью
• Материал корпуса: металл - прочный, устойчив к механическим повреждениям
• Форма корпуса: прямоугольный параллелепипед, размеры: ширина 5,9 мм, диаметр 22 мм
• Тип элемента управления: рычаг с роликом - позволяет легко взаимодействовать с движущимися поверхностями
• Способ монтажа: монтажная плата - фиксируется через отверстия в плате или щите
• Нормативный документ: ГОСТ 30011.5.1

Совместимость и монтаж

Выключатель путевой ВП15К21А-231-54У2.3 монтируется на монтажную плиту или стенку щита с помощью крепёжных отверстий. Для установки необходимо просверлить отверстия соответствующего диаметра - размеры корпуса позволяют использовать стандартные крепления. Подключение осуществляется через зажимы, рассчитанные на провода сечением до 2,5 мм2. Не требует специальных инструментов - достаточно отвёртки. Убедитесь, что место монтажа доступно для действия упора, и что рычаг с роликом свободно перемещается без заеданий.

Безопасность и стандарты

Выключатель путевой ВП15К21А-231-54У2.3 соответствует требованиям ГОСТ 30011.5.1 и рекомендован для использования в системах безопасности. Его конструкция исключает случайное срабатывание при вибрациях благодаря функции переключения с задержкой. Высокая степень защиты IP54 делает его пригодным для условий с пылью и повышенной влажностью. Металлический корпус обеспечивает долговечность даже при механическом воздействии.

Преимущества

• Надёжное срабатывание при наличии упора - минимизирует вероятность отказа
• Переключение с задержкой предотвращает ложные срабатывания
• Металлический корпус устойчив к деформациям и внешним повреждениям
• Работает в широком диапазоне температур - подходит для холодных и жарких помещений
• Простое подключение и компактные размеры упрощают интеграцию в существующие системы

Ограничения применения

• Не предназначен для коммутации силовых цепей - максимальный ток всего 0,6 А, поэтому применяется только в цепях управления
• Имеет один НЗ контакт - нельзя использовать там, где нужны два или более контакта (например, для двухпозиционного управления)
• Не герметичен - IP54 не гарантирует защиту от прямого потока воды или погружения
• Не подходит для высокочастотных срабатываний - длительная работа при частых импульсах может привести к износу контактов
• Требует физического контакта с упором - не работает бесконтактно, как датчики Холла или индуктивные

Примеры использования

• Остановка конвейера при достижении крайнего положения
• Автоматическое отключение подъёмника при достижении верхней или нижней точки
• Защита станка от выхода инструмента за пределы хода
• Контроль положения дверей шлюзов или люков
• Системы аварийной остановки в условиях пыли и влаги

Практические советы

• При монтаже проверьте, чтобы рычаг с роликом мог свободно поворачиваться - не допускайте трения о соседние детали
• Учитывайте посадочные размеры: диаметр корпуса 22 мм, ширина 5,9 мм - выбирайте подходящую площадку для крепления
• Для увеличения срока службы избегайте частых срабатываний (>1000 раз/час) - используйте в режиме редкого, но критически важного контроля
• Проверяйте состояние контактов периодически - особенно в условиях запылённости, даже при IP54
• При использовании в системах безопасности обязательно сверьтесь с проектными требованиями - этот выключатель подходит, но не заменяет сертифицированные системы двойного резервирования
