Выключатель путевой (концевой) ВП15К21А-221-54У2.3 | 151296 КЭАЗ

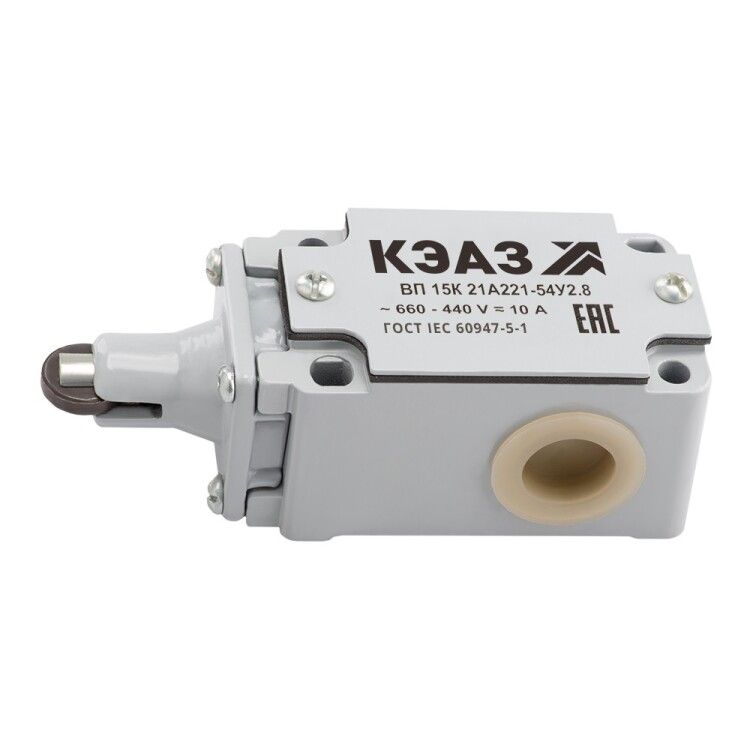

Выключатель путевой ВП15К21А-221-54У2.3 от КЭАЗ - это надёжный концевой выключатель с толкателем на ролике, предназначенный для автоматического отключения или переключения цепей управления при достижении объектом заданной позиции. Применяется в промышленном оборудовании, где важна точность и долговечность работы.

Назначение и область применения

Выключатель путевой ВП15К21А-221-54У2.3 используется для контроля положения движущихся механизмов: столы станков, тележки конвейеров, двери шлюзов, перемещаемые платформы. Он активируется физическим контактом с упором - когда объект достигает нужной точки, толкатель с роликом срабатывает, замыкая или размыкая электрическую цепь. Подходит для систем безопасности, так как обеспечивает надёжную остановку оборудования в крайних положениях.

Технические характеристики

• Номинальное напряжение: до 660 В переменного тока (50 Гц), до 440 В постоянного тока
• Номинальный рабочий ток: 0,6 А
• Количество контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Тип переключения: с задержкой - позволяет избежать ложных срабатываний при вибрациях
• Степень защиты: IP54 - защищён от пыли и брызг воды со всех сторон
• Климатическое исполнение: У2 - работает при температуре от –10 C до +70 C
• Максимальное сечение кабеля: 2,5 мм2
• Тип подключения: зажимной - быстрое и надёжное соединение без пайки
• Габариты: 103×46×9 мм
• Диаметр толкателя: 9 мм
• Износостойкость: до 4 миллионов циклов включения/выключения
• Материал корпуса: алюминиевый сплав
• Контакты: медные с серебряным покрытием - снижают нагрев и окисление

Совместимость и монтаж

Выключатель путевой ВП15К21А-221-54У2.3 монтируется на монтажную плиту - он не имеет крепёжных отверстий, поэтому требует установки в специальную нишу или на площадку с фиксацией через пластиковую или металлическую рамку. Для правильной работы важно соблюдать угол срабатывания толкателя: ролик должен касаться упора перпендикулярно, чтобы избежать бокового усилия. Подключение проводов - к зажимам, максимальное сечение - 2,5 мм2. Не допускается использование с кабелями большего диаметра.

Безопасность и стандарты

Выключатель соответствует ГОСТ 30011.5.1 - стандарту для путевых выключателей в промышленных системах. Высокая степень защиты IP54 и материал корпуса обеспечивают безопасную работу в условиях повышенной запылённости и влажности. Соответствие требованиям системы безопасности подтверждено конструкцией - устройство можно использовать в аварийных остановках и предельных позициях.

Преимущества

• Высокая механическая износостойкость - 4 млн. циклов гарантирует длительную службу даже в интенсивных режимах
• Защита IP54 - выдерживает пыль и случайные брызги воды, что особенно важно на заводах и в цехах
• Алюминиевый корпус - лёгкий, прочный, не подвержен коррозии
• Серебряные контакты - минимизируют переходное сопротивление, повышают срок службы при малых нагрузках
• Толкатель с роликом - снижает трение, позволяет работать с гладкими и неровными поверхностями упоров
• Переключение с задержкой - исключает ложные срабатывания при вибрациях и импульсных ударах

Ограничения применения

• Не предназначен для работы при температурах ниже –10 C - возможна потеря эластичности материалов
• Максимальный ток - всего 0,6 А; нельзя применять для управления силовыми цепями выше этой величины
• Отсутствуют крепёжные отверстия - требуется дополнительная фиксирующая система (монтажная плита, кронштейн)
• Не рассчитан на погружение в жидкости - IP54 не обеспечивает герметичность при затоплении
• Не рекомендован для высокочастотных срабатываний более 10–15 раз в минуту - риск перегрева контактов

Примеры использования

• Остановка тележки конвейера в конце линии
• Фиксация положения стола фрезерного станка перед началом операции
• Автоматическая блокировка двери шлюза при полном открытии
• Контроль положения подъёмника в системе хранения
• Сигнализация достижения предела движения в механизмах с обратной связью

Практические советы

• При монтаже проверьте, чтобы упор точно попадал на ролик толкателя - смещение вызовет преждевременный износ
• Используйте кабель с жилами не толще 2,5 мм2 - большие сечения не войдут в зажим
• Для вибрационных сред выбирайте модели с задержкой срабатывания - именно такой вариант установлен в ВП15К21А-221-54У2.3
• Проверяйте состояние контактов каждые 6–12 месяцев при интенсивной работе - хотя они долговечны, грязь и окислы могут влиять на надёжность
• При замене - используйте оригинальный аналог ВП15К21А-221-54У2.3 от КЭАЗ: совпадают габариты, тип контактов и способ монтажа
