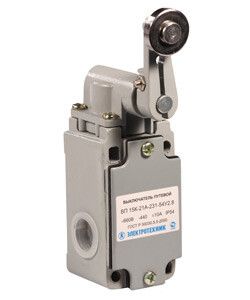

Выключатель путевой ВП15К-21А-231-54 У2.3 рычаг с роликом, полумгновенный, IP54 - ET501733 Электротехник

Выключатель путевой ВП15К-21А-231-54 У2.3 от бренда Электротехник - это надёжный концевой выключатель с рычагом и роликом, предназначенный для точного отключения цепей при достижении предельного положения механизма. Его конструкция обеспечивает устойчивую работу в сложных условиях производства, а степень защиты IP54 делает его подходящим для установки в зонах с пылью и влагой.

Назначение и область применения

Выключатель путевой ВП15К-21А-231-54 У2.3 используется для автоматического отключения питания или изменения состояния цепи при физическом контакте движущейся детали машины с его рычагом. Применяется там, где необходимо точно зафиксировать крайнее положение: на конвейерах, станках с ЧПУ, шлюзах, воротах, лифтах и других системах с линейным или поворотным перемещением.

Технические характеристики

• Номинальное напряжение: до 660 В
• Номинальный ток: 10 А
• Количество контактов: 2 (1 нормально закрытый + 1 нормально открытый)
• Тип действия: полумгновенное переключение - контакт изменяет состояние сразу после преодоления порогового усилия
• Тип толкателя: рычаг с роликом - снижает трение, позволяет работать с гладкими поверхностями
• Степень защиты: IP54 - защита от пыли и брызг воды со всех сторон
• Климатическое исполнение: У2 - работает при температуре от -40 C до +50 C
• Материал корпуса: металл - высокая механическая прочность и долговечность
• Габариты: 40×44×131 мм
• Способ подключения: кабельный ввод PG - совместим с кабелями типа КВВГ
• Способ монтажа: на монтажную плату - требует крепления через отверстия в корпусе
• Нормативный документ: ТУ 3428-003-59826184-2005

Совместимость и монтаж

Выключатель путевой ВП15К-21А-231-54 У2.3 монтируется на жесткую поверхность - металлическую пластину или раму, которая должна быть устойчива к вибрациям. Для крепления используются два сквозных отверстия в основании корпуса. Подключение осуществляется через кабельный ввод PG, который рассчитан на провода с внешним диаметром 5–10 мм. Рекомендуется использовать кабели с усиленной изоляцией, такие как КВВГ. Монтаж должен выполняться так, чтобы рычаг свободно двигался без перекосов - иначе возможна преждевременная поломка ролика или контактов.

Безопасность и стандарты

Выключатель путевой ВП15К-21А-231-54 У2.3 соответствует требованиям ТУ 3428-003-59826184-2005 и подтверждает свою пригодность для использования в функциях безопасности: он способен надёжно разрывать цепь при аварийном завершении хода, что важно для соблюдения норм промышленной безопасности. Высокая механическая прочность и герметичность корпуса обеспечивают безопасную работу даже в условиях повышенной запылённости.

Преимущества

• Рычаг с роликом минимизирует износ при длительной работе с гладкими или шероховатыми поверхностями
• Полумгновенное действие гарантирует быстрое реагирование - нет задержек при срабатывании
• Металлический корпус устойчив к ударным нагрузкам и деформациям
• Широкий диапазон рабочих температур (-40…+50 C) позволяет применять в холодильных камерах, на улице или в неотапливаемых цехах
• IP54 обеспечивает устойчивость к пыли и влаге - идеально для промышленной среды

Ограничения применения

• Не предназначен для частого срабатывания более 120 раз в минуту - это может привести к перегреву контактов
• Не следует использовать в агрессивных химических средах - материал корпуса не устойчив к кислотам и щелочам
• Кабельный ввод PG не предусматривает быстрой замены кабеля; при необходимости демонтажа требуется отсоединить всю проводку
• Не рекомендован для установки в местах с постоянными вибрациями выше 10 Гц - возможны ложные срабатывания

Примеры использования

• На конвейере: выключатель устанавливается в конце пути, чтобы остановить ленту при достижении продуктом крайнего положения
• На станке с ЧПУ: контролирует окончание движения стола или инструментальной головки
• В автоматических воротах: фиксирует полное открытие или закрытие, отключая мотор
• В погрузочных системах: сигнализирует о достижении максимальной высоты подъёмника

Практические советы

• При установке проверьте угол наклона рычага - он должен быть перпендикулярен направлению движения объекта для равномерного давления
• Используйте кабель КВВГ с сечением 0,75–1,5 мм2 - оптимально для тока 10 А и условий монтажа
• Проверяйте целостность контактов каждые 6 месяцев при интенсивном использовании - особенно в пыльных помещениях
• Если механизм имеет высокую скорость движения, убедитесь, что рычаг не будет “проскакивать” - выбирайте место крепления с достаточным запасом по длине хода
• Выключатель путевой ВП15К-21А-231-54 У2.3 не требует регулировки - при правильной установке он работает без обслуживания годами
