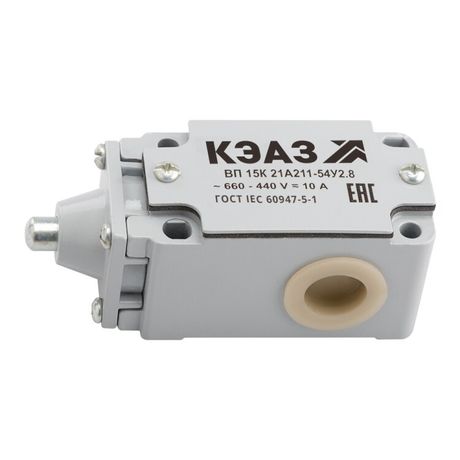

Выключатель путевой (концевой) ВП15К21А-211-54У2.3 | 151294 КЭАЗ

Выключатель путевой (концевой) ВП15К21А-211-54У2.3 от КЭАЗ предназначен для автоматического размыкания или замыкания цепей управления при достижении механизмом заданной точки движения. Применяется в системах автоматизации, где требуется надёжное фиксирование положения движущихся компонентов - например, на конвейерах, лифтах или станках. Бренд КЭАЗ и артикул ВП15К21А-211-54У2.3 указывают на продукт из проверенной серии путевых выключателей с высокой долговечностью.

Назначение и область применения

Выключатель путевой ВП15К21А-211-54У2.3 используется для контроля положения механических устройств. Когда движущийся элемент (например, стол станка или дверь шкафа) сталкивается с толкателем выключателя, происходит переключение контактов - это сигнализирует системе управления о достигнутой позиции. Подходит для работы в условиях повышенной запылённости и влажности благодаря защите IP54. Особенно эффективен там, где важна безопасность: например, в аварийных остановках, предельных положениях или интерлок-системах.

Технические характеристики

• Номинальное напряжение: до 660 В переменного тока (50 Гц), до 440 В постоянного тока
• Номинальный рабочий ток: 0,6 А
• Количество контактов: 1 нормально закрытый (НЗ) + 1 нормально открытый (НО)
• Тип переключения: с задержкой - обеспечивает стабильную работу даже при слабых или колеблющихся импульсах
• Степень защиты: IP54 - защита от пыли и брызг воды со всех сторон
• Климатическое исполнение: У2 - работает при температуре от –40 C до +70 C
• Материал корпуса: алюминиевый сплав
• Контакты: медные с серебряным покрытием - снижают нагрев и увеличивают срок службы
• Способ подключения: зажимной - быстрый монтаж без пайки
• Физические размеры: 9×9 мм (прямоугольный параллелепипед)
• Износостойкость: до 4 миллионов циклов включения/выключения
• Нормативный документ: ГОСТ 30011.5.1

Совместимость и монтаж

Выключатель ВП15К21А-211-54У2.3 рассчитан на установку на монтажную плату - то есть он крепится через отверстия в печатной плате или специальном основании. Монтаж требует точного совпадения посадочных мест. Диаметр корпуса 9 мм позволяет использовать его в плотных сборках. Для правильной работы важно, чтобы толкатель был расположен так, чтобы усилие передавалось перпендикулярно оси действия. Не используйте силовые провода - этот выключатель управляет лишь сигналами малой мощности (до 0,6 А).

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ 30011.5.1, что гарантирует соответствие международным нормам для концевых выключателей. Он рекомендован для использования в системах безопасности - например, для остановки оборудования при выходе за допустимые границы. Высокая степень защиты IP54 и широкий диапазон рабочих температур делают его подходящим для экстремальных условий производства.

Преимущества

• Высокая износостойкость - 4 миллиона циклов - обеспечивает длительную службу без обслуживания
• Защита IP54 сохраняет работоспособность в пыльных и влажных помещениях
• Алюминиевый корпус легкий, прочный и хорошо отводит тепло
• Серебряное покрытие контактов минимизирует окисление и повышает надёжность коммутации
• Толкатель купольный формы удобен для взаимодействия с округлыми поверхностями
• Переключение с задержкой исключает ложные срабатывания при вибрациях

Ограничения применения

Не применяйте выключатель ВП15К21А-211-54У2.3 для коммутации нагрузок выше 0,6 А - возможен сваривание контактов. Не используйте в средах с химически активными газами или маслом, которое может попасть внутрь корпуса - хотя IP54 защищает от брызг, герметичность не является полной. Также не подходит для установки в качестве главного рубильника - только для управления вторичными цепями. Отказ от соблюдения температурного режима (-40…+70 C) может привести к потере функциональности.

Примеры использования

• Автоматическая линия: остановка конвейера при достижении детали крайнего положения
• Лифтовая система: фиксация этажей и аварийная блокировка при перегрузке
• ЧПУ станок: определение начальной точки перемещения инструмента
• Производственные ворота: срабатывание при полностью открытом/закрытом состоянии
• Системы безопасности: принудительная остановка механизма при открывании ограждений

Практические советы

• Проверьте посадочные отверстия на плате - они должны точно соответствовать форме корпуса (9×9 мм)
• При монтаже не затягивайте клеммы слишком сильно - это может повредить пластиковую часть зажима
• Для продления срока службы регулярно проверяйте состояние толкателя: он не должен иметь люфт или деформаций
• Если в вашей системе много вибраций - убедитесь, что выключатель установлен жестко; его способ переключения с задержкой уже снижает риск ложных срабатываний
• При использовании в холодных условиях (ниже –20 C) убедитесь, что все металлические части не имеют следов конденсата - это может вызвать коррозию контактов
• Не заменяйте оригинальный толкатель - другие типы могут изменить угол срабатывания и нарушить алгоритм работы системы
