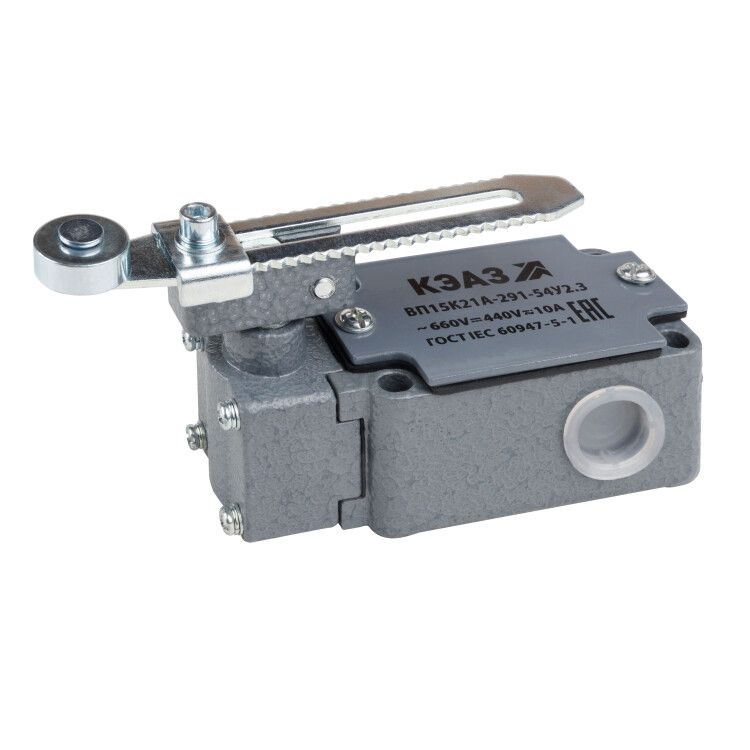

Выключатель путевой ВП15К21А-291-54У2.3-КЭАЗ | 336347 КЭАЗ

Выключатель путевой ВП15К21А-291-54У2.3 от КЭАЗ предназначен для автоматического размыкания и замыкания цепей управления при достижении механизмом заданной точки движения. Применяется на станках, конвейерах и других устройствах, где требуется надёжная фиксация положения движущихся элементов.

Назначение и область применения

Выключатель путевой ВП15К21А-291-54У2.3 используется для контроля положения механизма в автоматических системах. Он активируется при контакте с упором или деталью, перемещающейся по заданному пути. Подходит для работы в условиях повышенной запылённости и влажности - например, на производственных линиях, грузоподъёмниках, шахтном оборудовании и ленточных транспортерах.

Технические характеристики

• Номинальное напряжение: до 660 В переменного тока (50/60 Гц), до 440 В постоянного тока
• Номинальный рабочий ток: 11 А
• Тип элемента управления: регулируемый рычаг с роликом - обеспечивает плавное срабатывание даже при малых усилиях
• Количество контактов: 1 нормально замкнутый (НО), 2 переключающих (перекидных)
• Степень защиты: IP54 - защищён от пыли и брызг воды со всех сторон
• Материал корпуса: алюминиевый сплав - легкий, прочный, устойчивый к коррозии
• Контакты: электротехническая медь с серебряным покрытием - снижают нагрев и увеличивают срок службы
• Износостойкость: до 4 миллионов циклов включения/выключения
• Способ монтажа: винтовое крепление - позволяет установить устройство на плоскую поверхность или профиль

Совместимость и монтаж

Выключатель путевой ВП15К21А-291-54У2.3 совместим с большинством стандартных направляющих и упоров, используемых в промышленной автоматизации. Для монтажа требуются два винта M4 или аналогичные крепления. Убедитесь, что место установки обеспечивает свободный ход рычага без заклинивания. Регулировка угла рычага допускается в пределах +-45° относительно оси корпуса - это позволяет адаптировать срабатывание под конкретную геометрию оборудования.

Безопасность и стандарты

Выключатель путевой ВП15К21А-291-54У2.3 соответствует требованиям к устройствам безопасности: его можно использовать в цепях аварийной остановки, ограничителях хода и системах блокировки. Конструкция выполнена в соответствии с международными стандартами для промышленных выключателей. Сертифицирован для применения в средах с высокими механическими нагрузками и агрессивными условиями эксплуатации.

Преимущества

• Высокая долговечность благодаря 4 млн. циклов коммутации - снижает затраты на обслуживание
• Защита IP54 гарантирует работу в пыльных и влажных помещениях без потери функциональности
• Регулируемый рычаг с роликом минимизирует ударные нагрузки на механизм и сам выключатель
• Алюминиевый корпус устойчив к деформации и хорошо рассеивает тепло
• Серебряное покрытие контактов повышает надёжность при работе с индуктивными нагрузками

Ограничения применения

• Не предназначен для эксплуатации в условиях постоянного погружения в жидкости - IP54 не обеспечивает герметичность при длительном контакте с водой
• Не рекомендован для использования в взрывоопасных зонах без дополнительной защиты
• Максимальное усилие на рычаг не указано - при превышении возможного давления возможна поломка привода
• Не подходит для частых импульсных нагрузок выше 11 А - риск сваривания контактов

Примеры использования

• Фиксация крайних положений стола станка с ЧПУ
• Остановка конвейера при достижении грузом пункта разгрузки
• Автоматическое отключение лифта при достижении верхней/нижней площадки
• Блокировка доступа к опасной зоне при открывании ограждения

Практические советы

• Перед установкой проверьте, чтобы рычаг мог свободно двигаться без трения о соседние детали
• При использовании в цепях безопасности обязательно подключите оба переключающих контакта - один для основной команды, второй для контрольного сигнала
• Не затягивайте крепёж слишком сильно - это может деформировать корпус и нарушить работу механизма
• Для продления срока службы периодически проверяйте состояние контактов и чистоту ролика - особенно в пыльных средах
• Учитывайте посадочные размеры корпуса - он имеет компактную форму, но требует минимального зазора вокруг для вращения рычага
