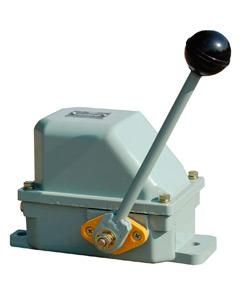

Выключатель ВУ-702 рукоятка (длинная) фиксация в каждом положении - ET513981 Электротехник

Выключатель концевой ручной ВУ-702, У1 - надёжный аппарат для автоматического отключения оборудования при достижении предельного положения. Бренд Электротехник и артикул et513981 указывают на серийную продукцию, предназначенную для промышленных систем управления. Металлический корпус, двойная изоляция и фиксация в обоих положениях делают его подходящим для жестких условий эксплуатации.

Назначение и область применения

Выключатель концевой ВУ-702 используется для контроля перемещений механических узлов: он размыкает или замыкает электрическую цепь при достижении заданной точки. Применяется в крановых электроприводах, конвейерах, лифтах, станках и других устройствах, где требуется точное ограничение хода. Подходит для систем безопасности - например, чтобы остановить движущийся механизм до столкновения или выхода за границы зоны работы.

Технические характеристики

• Номинальный ток: 10 А - способен коммутировать нагрузки до 10 ампер без перегрева;
• Номинальное напряжение: 500 В - работает как в сетях переменного, так и постоянного тока;
• Степень защиты: IP44 - защищён от брызг воды и частиц крупнее 1 мм, подходит для помещений с повышенной влажностью или пылью;
• Количество контактов: 2 нормально замкнутых (НЗ) - каждая цепь работает независимо;
• Тип переключения: мгновенный - контакт замыкается/размыкается сразу при воздействии, без задержки;
• Фиксация положения: да - рычаг остаётся в крайнем положении после срабатывания, не возвращается сам;
• Температурный диапазон: от -45 C до +40 C - можно использовать в холодильных камерах, на открытых площадках зимой;
• Габариты: 205×170×137 мм - компактный, но массивный корпус из металла;
• Подключение: кабельный ввод PG - позволяет провести кабель через резьбовой вход без дополнительных муфт;
• Материал корпуса: металл - прочный, устойчивый к ударным нагрузкам и коррозии.

Совместимость и монтаж

Выключатель ВУ-702 монтируется на раму, стойку или опору, где его рычаг будет сталкиваться с деталью механизма. Для установки важно обеспечить правильный угол удара - рычаг должен активироваться точно в нужной точке хода. Кабельный ввод PG требует герметичного затягивания гайки и соответствия внешнего диаметра кабеля (обычно 5–10 мм). Обязательно проверьте, что кабель не пережимается и не деформируется при закручивании. Не используйте адаптеры - они снижают степень защиты IP44.

Безопасность и стандарты

Выключатель ВУ-702 соответствует требованиям к устройствам безопасности: его применение допускается в аварийных и предохранительных контурах. Конструкция исключает случайное срабатывание благодаря фиксации в обоих положениях. Металлический корпус обеспечивает электромагнитную экранировку и устойчивость к внешним помехам.

Преимущества

• Две независимые цепи позволяют одновременно контролировать два действия - например, остановку и сигнализацию;
• Фиксация в каждом положении гарантирует, что система не начнёт двигаться снова, пока оператор не вернёт рычаг вручную;
• Металлический корпус выдерживает механические удары, вибрации и длительную эксплуатацию;
• Широкий температурный диапазон расширяет возможности применения - от холодных складов до нагретых цехов;
• Кабельный ввод PG экономит время монтажа - не нужны дополнительные соединители или переходники.

Ограничения применения

• Не предназначен для частого ручного переключения - рассчитан на работу в ответ на механическое воздействие, а не на кнопочные операции;
• IP44 недостаточно для погружения в воду или мойки под давлением - не используйте в условиях прямого орошения;
• Нет перекидных контактов - нельзя использовать для переключения между двумя источниками питания или направлениями движения;
• Работает только в повторно-кратковременном режиме - не подходит для постоянной нагрузки выше 10 А более 10 минут подряд.

Примеры использования

• На мостовом кране - останавливает тележку при достижении крайних положений путём срабатывания рычага на упоре;
• На конвейере - прекращает движение ленты, когда предмет достигает пункта сортировки;
• В штабелёре - запирает подъёмный механизм при максимальной высоте;
• На станке с ЧПУ - отключает питание при выходе инструмента за рабочую зону.

Практические советы

• Перед установкой проверьте, что рычаг свободно поворачивается - не должно быть трения или заеданий;
• Используйте только кабели с диаметром, совпадающим с размером PG-ввода - иначе нарушится защита IP44;
• При монтаже в вибрирующих зонах закрепите корпус дополнительно антивибрационными прокладками;
• Регулярно осматривайте контакты - при работе с индуктивными нагрузками возможна эрозия; при необходимости очищайте медной щёткой;
• Не заменяйте оригинальный рычаг - другие формы могут изменить силу срабатывания и точность позиционирования.
