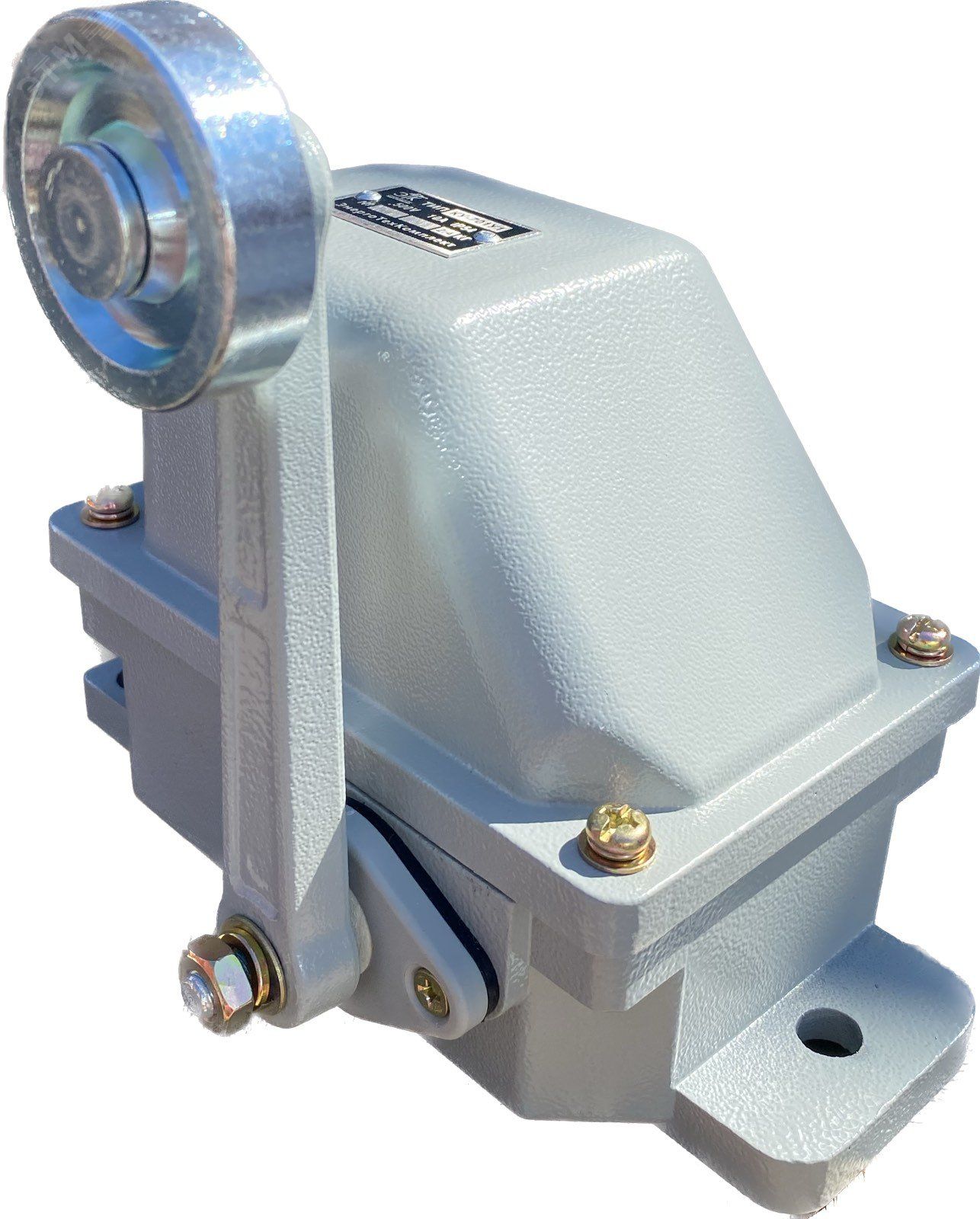

Выключатель концевой КУ-701 рычаг с роликом IP44 - УТ000000206 ЭТК УТ000001184

Выключатель концевой рычаг с роликом защитное исполнение IP44 от бренда ЭТК - устройство для фиксированного контроля положения механизмов в промышленной автоматизации. Артикулы ут000001184 и ут000000206 подходят для установки на станках, конвейерах и других устройствах, где требуется надёжная коммутация при механическом воздействии.

Назначение и область применения

Выключатель концевой рычаг с роликом защитное исполнение IP44 используется для автоматического отключения или изменения состояния цепи при достижении механизmom предельного положения. Подходит для работы в условиях пыли, влаги и механических нагрузок - например, на ленточных конвейерах, лифтах, дверях шлюзов, станках с ЧПУ. Ролик обеспечивает плавное срабатывание при контакте с движущимися элементами, снижает износ.

Технические характеристики

• Номинальное напряжение: 380 В - работает в трёхфазных сетях промышленного типа
• Номинальный ток: 10 А - допустимая нагрузка для каждого контактного пути
• Количество контактов: 4 - 2 нормально замкнутых (НЗ) и 2 нормально открытых (НО)
• Переключающие контакты: 4 - позволяет реализовать сложные логические схемы управления
• Степень защиты: IP44 - защищён от твёрдых частиц больше 1 мм и брызг воды со всех сторон
• Тип подключения: болтовое - кабели фиксируются в клеммах с помощью винтов
• Способ монтажа: на конструкцию - крепится через отверстия в корпусе к раме, стенке или опоре

Совместимость и монтаж

Монтаж выключателя концевого рычага с роликом защитное исполнение IP44 выполняется на жёсткую поверхность - металлическую раму, профиль или основание оборудования. Учитывайте габариты и расположение крепёжных отверстий перед установкой. Болтовое подключение требует подготовки проводов с оголёнными концами и использования кольцевых наконечников. Для точной настройки срабатывания регулируйте угол поворота рычага и зазор до объекта воздействия. Не используйте силовые кабели с сечением менее 0,5 мм2 - возможен перегрев.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для промышленного электрооборудования. Защита IP44 исключает попадание крупной пыли и случайные брызги воды, что делает его безопасным для использования в цехах с повышенной влажностью. Однако не предназначен для постоянного контакта с водой, мытьём под давлением или помещений с агрессивными химическими средами.

Преимущества

• Чёткая и воспроизводимая реакция благодаря роликовому механизму - минимизирует задержки и отказы
• Работает с двумя типами контактов одновременно - позволяет контролировать два режима (например, останов и сигнал)
• Простая замена при выходе из строя - все компоненты доступны для сервисного обслуживания
• Устойчив к вибрациям - прочная конструкция сохраняет работоспособность даже на оборудовании с высокой степенью динамических нагрузок

Ограничения применения

• Не применяется в взрывоопасных зонах - отсутствует взрывозащита
• Не рассчитан на частые циклы более 1000 в час - длительная работа при высокой частоте срабатывания сокращает срок службы
• Не рекомендован для установки в местах с постоянным потоком жидкости - IP44 не обеспечивает герметичность при погружении
• Не совместим с системами на переменном токе выше 380 В - превышение напряжения вызывает пробой контактов

Примеры использования

• Конвейерная лента: рычаг с роликом активируется при достижении крайнего положения - отключает двигатель
• Лифтовая система: срабатывает при открывании/закрывании дверей - даёт сигнал в систему управления
• Станок с ЧПУ: фиксирует положение суппорта - запускает следующий этап обработки
• Шлюзовая дверь: контролирует закрытие - предотвращает запуск насоса при открытой двери

Практические советы

• Проверьте направление движения детали, которая будет задействовать рычаг - он должен свободно поворачиваться без заеданий
• При использовании нескольких выключателей концевых рычагов с роликом защитное исполнение IP44 - расставьте их так, чтобы не возникало механических помех между корпусами
• После монтажа протестируйте работу вручную - убедитесь, что контакты переключаются чётко, без “провала” или подвисания
• Для долгой службы периодически проверяйте затяжку болтов подключения и состояние ролика - при износе замените его отдельно
• Артикулы ут000001184 и ут000000206 имеют одинаковую функциональность - выбирайте по наличию на складе или цене
