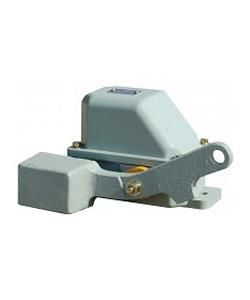

Выключатель концевой КУ-703 У1 10А IP44 рычаг с грузом 2 эл. цепи без противовеса Электротехник ET003119

Выключатель концевой КУ-703 У1 от Электротехник — устройство для автоматического отключения движения механизмов при достижении предельного положения. Он работает в условиях повышенной запыленности и перепадов температур, обеспечивает надежную фиксацию и имеет два независимых контура управления. Подходит для установки на кранах, элеваторах и других устройствах с линейным перемещением.

Назначение и область применения

Выключатель концевой КУ-703 У1 используется для ограничения хода механизмов в момент достижения крайнего положения. Его основная задача — безопасное прекращение движения оборудования, чтобы избежать повреждений механических частей или аварийных ситуаций. Особенно эффективен при контроле подъема грузов — например, в крановых электроприводах, где важно точно зафиксировать верхнюю точку подъема. Также применяется на конвейерах, лифтах, шлюзах и других системах с линейным движением.

Технические характеристики

• Номинальный ток: 10 А — способен коммутировать нагрузки до 10 ампер в повторно-кратковременном режиме;
• Напряжение: до 500 В — совместим с сетями переменного и постоянного тока;
• Количество контактов: 4 (2 пары переключающих) — позволяет реализовать схемы с нормально замкнутыми и нормально разомкнутыми контактами одновременно;
• Степень защиты: IP44 — защищён от брызг воды и частиц пыли крупнее 1 мм;
• Тип элемента управления: угловой роликовый рычаг с грузом — активируется при контакте с препятствием, груз обеспечивает усилие возврата;
• Рабочая температура: от -45 °C до +40 °C — работает в холодных помещениях и на открытых площадках;
• Материал корпуса: силумин — легкий, прочный сплав, устойчивый к коррозии;
• Способ монтажа: на винты — крепится через отверстия в корпусе;
• Тип подключения: кабельный ввод PG — позволяет использовать стандартные кабели с оплеткой;
• Фиксация: да — рычаг можно заблокировать в заданном положении для обслуживания;
• Ручное управление: да — возможность проверить работу вручную без внешних воздействий;
• Подходит для систем безопасности: да — содержит 2 блок-контакта, соответствует требованиям к аварийному отключению.

Совместимость и монтаж

Выключатель концевой КУ-703 У1 монтируется на поверхность с помощью четырёх винтов. Для правильной работы необходимо соблюдать угол установки — рычаг должен свободно взаимодействовать с движущимся элементом. Кабельный ввод PG рассчитан на провода с диаметром жилы до 8 мм. Перед подключением проверьте соответствие полярности и тип тока (переменный/постоянный). Обязательно используйте заземление при работе в металлических конструкциях. Монтаж допускается в любом положении, но рекомендуется избегать вертикального расположения снизу вверх — это снижает риск попадания влаги внутрь.

Безопасность и стандарты

Выключатель концевой КУ-703 У1 соответствует требованиям к устройствам безопасности в соответствии с ГОСТ Р 51330.10–99 и международными стандартами IEC 60947-5-1. Благодаря двум независимым контактным группам он может использоваться в системах категории SIL 2, что делает его подходящим для применений, требующих отказоустойчивости. Отказ одного контакта не влияет на работу второго — это повышает надежность аварийного отключения.

Преимущества

• Два независимых электрических контура позволяют использовать один прибор вместо двух — экономия места и стоимости;
• Груз на рычаге обеспечивает восстановление исходного положения без пружины — меньше износа и долгий срок службы;
• Силуминовый корпус устойчив к ударным нагрузкам и агрессивной среде;
• Ручное управление и фиксация упрощают диагностику и техобслуживание;
• Широкий диапазон рабочих температур расширяет возможности применения в суровых климатических условиях.

Ограничения применения

• Не предназначен для длительной работы под нагрузкой — только повторно-кратковременный режим;
• IP44 недостаточно для постоянного воздействия воды или погружения — не используется в сырых помещениях без дополнительной защиты;
• Рычаг с грузом требует минимального усилия для срабатывания — не подходит для очень слабых или медленных механизмов;
• Отсутствуют световые индикации — состояние нельзя визуально определить без тестирования;
• Не рекомендован для высокочастотных срабатываний более 60 раз в минуту — возможен быстрый износ контактов.

Примеры использования

• Кран-балка: ограничение максимальной высоты подъёма груза;
• Лифт для материалов: фиксация положения платформы на уровне этажа;
• Конвейерная лента: остановка при достижении конечной точки;
• Загрузочные рампы: предотвращение переполнения или столкновения с препятствием;
• Автоматические ворота: контроль полного открытия/закрытия.

Практические советы

• Перед установкой проверьте, чтобы рычаг мог свободно качнуться без трения о соседние детали — даже маленькое сопротивление может вызвать неверное срабатывание;
• Используйте кабель с термостойкой изоляцией при работе при температуре ниже 0 °C — обычный провод становится хрупким;
• При необходимости регулировки усилия срабатывания — меняйте массу груза, но не превышайте рекомендованную нагрузку;
• Проверяйте целостность контактов каждые 6 месяцев при интенсивном использовании — окисление может вызывать зависание;
• Если требуется защита от пыли выше IP44 — установите кожух или герметичную насадку вокруг корпуса выключателя КУ-703 У1.
