Выключатель НВ-701 Педаль (самовозвр.педали в 0положение) - ET504305 Электротехник

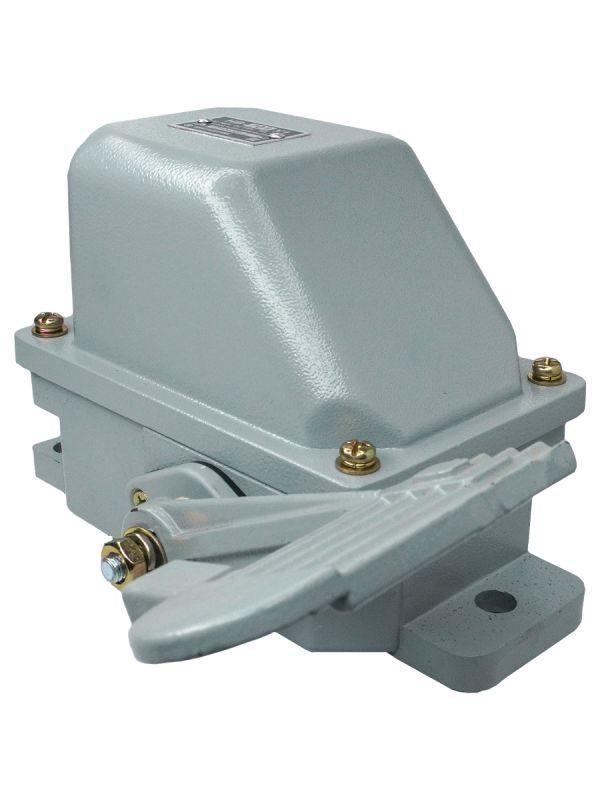

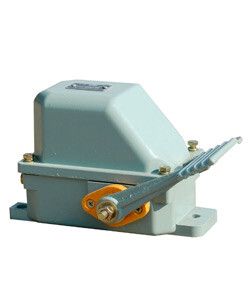

Выключатель концевой ножной НВ-701 У1 от Электротехник — это надёжное устройство для автоматического отключения оборудования при достижении предельного положения. Он работает на основе механического воздействия через педаль и рассчитан на управление двумя электрическими цепями с током до 10 А. Подходит для установки на кранах, элеваторах, конвейерах и других машинах с линейным перемещением.

Назначение и область применения

Выключатель концевой ножной НВ-701 У1 используется для безопасного ограничения хода движущихся частей машин. Когда объект, например, грузовая тележка или платформа, задевает педаль, выключатель моментально размыкает цепи — это предотвращает выход за границы допустимого движения. Применяется в системах управления кранов, подъёмников, конвейеров, шлюзов и другого оборудования с линейными перемещениями. Особенно эффективен там, где требуется быстрая реакция и высокая надёжность.

Технические характеристики

• Номинальный ток: 10 А — позволяет коммутировать нагрузки типичных цепей управления, но не силовые цепи двигателей;
• Количество замыкающих контактов: 2 — две независимые электрические цепи можно использовать для параллельного отключения или сигнализации;
• Степень защиты: IP44 — защищён от брызг воды и частиц пыли размером более 1 мм, подходит для помещений с повышенной влажностью или запылённостью;
• Тип переключения: мгновенный — контакт замыкается или размыкается сразу при нажатии, без задержек;
• Рабочий диапазон температур: от -45 °C до +40 °C — может работать в холодных ангарах и на открытых площадках зимой;
• Материал корпуса: металл — обеспечивает прочность, устойчивость к ударным нагрузкам и долговечность;
• Габариты: 205×185×170 мм — компактный, но массивный корпус требует жёсткой фиксации;
• Подключение: кабельный ввод PG — позволяет провести кабель прямо через резьбовой вход, исключая необходимость в распределительной коробке;
• Тип элемента управления: рычаг с одной педалью — активируется давлением ноги или механическим столкновением.

Совместимость и монтаж

Выключатель концевой ножной НВ-701 У1 совместим со всеми стандартными системами управления, использующими 10-амперные сигналы. Для монтажа необходимо закрепить его на неподвижную часть конструкции так, чтобы педаль находилась точно на пути движения подвижного элемента. Кабельный ввод PG позволяет подключить кабель с внешним диаметром 9–12 мм — проверьте соответствие перед установкой. Монтаж выполняется болтами через отверстия в основании корпуса. Не рекомендуется устанавливать устройство в зонах с постоянным воздействием струй воды или погружением в жидкости — IP44 не обеспечивает герметичность при затоплении.

Безопасность и стандарты

Выключатель имеет функцию безопасности: он предназначен для аварийного отключения и соответствует требованиям к устройствам, обеспечивающим остановку оборудования при достижении крайних положений. Конструкция выполнена в соответствии с ГОСТ Р 50030.5.5 и IEC 60947-5-1 для концевых выключателей. Отличается высокой отказоустойчивостью благодаря металлическому корпусу и мгновенному переключению контактов — снижает риск зависания или залипания.

Преимущества

• Две независимые цепи позволяют одновременно отключать два устройства или подавать сигнал на пульт контроля;
• Металлический корпус выдерживает механические удары и вибрацию — идеален для тяжёлых условий эксплуатации;
• Кабельный ввод PG экономит время монтажа — не нужна дополнительная арматура;
• Широкий температурный диапазон делает НВ-701 У1 пригодным для работы в неотапливаемых помещениях и на улице;
• Простая и проверенная конструкция — мало подвижных деталей, минимум обслуживания.

Ограничения применения

• Не предназначен для коммутации силовых цепей выше 10 А — нельзя использовать для прямого управления двигателями;
• IP44 не защищает от прямого потока воды или погружения — избегайте установки в местах с регулярным мытьём или попаданием струй;
• Педаль требует свободного пути для срабатывания — не устанавливайте рядом с препятствиями, которые могут её заблокировать;
• Не подходит для частого ручного нажатия — рассчитан на механическое воздействие, а не на операторское управление;
• Габариты 205×185×170 мм требуют достаточного места для монтажа — не подходит для компактных пространств.

Примеры использования

• На мостовом кране: педаль расположена на конце пути — при достижении тележкой предела она нажимает на выключатель, и двигатель останавливается;
• На конвейере: когда контейнер достигает последней точки, он задевает педаль — срабатывает сигнал остановки и открывается люк разгрузки;
• На лифте для материалов: при опускании платформы до нижнего уровня педаль активирует НВ-701 У1, отключая привод и включая световую индикацию;
• На шлюзе: при закрытии ворот до упора происходит срабатывание — система получает команду на прекращение движения.

Практические советы

• Перед установкой проверьте, что путь движения не будет перекрывать педаль — даже небольшое препятствие может вызвать сбой;
• Используйте кабель с медными жилами сечением 0,75–2,5 мм² — он хорошо подходит для кабельного ввода PG и не деформируется при затяжке;
• При работе в условиях вибраций дополнительно закрепите корпус с помощью контргайки или виброгасящей прокладки;
• Регулярно осматривайте педаль на предмет износа и загрязнения — грязь или лёд могут помешать срабатыванию;
• Если вам нужны три или четыре цепи — рассмотрите модели НВ-702 или КУ-704; НВ-701 У1 — оптимальный выбор именно для двух цепей.
