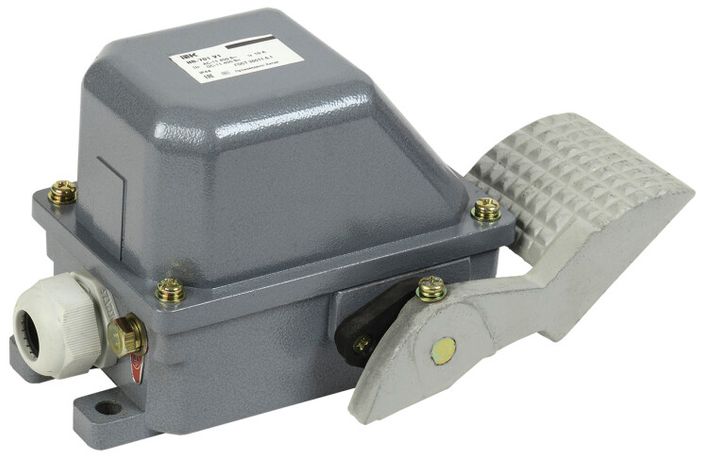

Выключатель концевой НВ-701 У1, рычаг с 1-ой педалью, 10А, IP44, 2 эл. цепи, IEK - KV-2-701-1

Выключатель концевой НВ-701 У1 от IEK — это надёжный механический переключатель для фиксированной фиксации положений движущихся механизмов. Он используется там, где требуется безопасное отключение цепей при достижении предельного положения, например на станках, элеваторах или конвейерах. Артикул kv-2-701-1 соответствует модели с одним рычагом и двумя контактными цепями.

Назначение и область применения

Выключатель концевой НВ-701 У1 предназначен для автоматического размыкания или замыкания электрических цепей при физическом контакте с упором или движущимся элементом. Его применяют в системах управления, где важно точно зафиксировать крайние положения: перемещение стола станка, подъём лифта, открывание люка, остановка ленты конвейера. Подходит для работы в условиях производства, складов, логистических комплексов.

Технические характеристики

• Номинальный ток: 10 А — способен коммутировать нагрузки до 10 ампер, что достаточно для большинства цепей управления и слаботочных устройств;
• Напряжение: 380 В — рассчитан на работу в сетях переменного тока до 380 вольт;
• Степень защиты: IP44 — защищён от брызг воды и частиц твердых предметов размером более 1 мм, подходит для помещений с повышенной влажностью или пылью;
• Тип переключения: мгновенный — контакт замыкается или размыкается сразу при достижении порогового усилия, без задержек;
• Количество контактов: 1 НЗ (нормально замкнутый) + 1 НО (нормально открытый) — обеспечивает гибкую логику управления;
• Рабочая температура: от –40 °C до +40 °C — работает в холодных цехах и жарких помещениях;
• Корпус: металлический с порошковой покраской — прочный, устойчив к механическим повреждениям и коррозии;
• Габариты: 154×142×135 мм — компактный, но требует места для установки и свободного хода рычага.

Совместимость и монтаж

Выключатель НВ-701 У1 монтируется на монтажную плату — то есть крепится через отверстия в металлическом основании. Для правильной установки необходимо:

• Убедиться, что посадочные отверстия совпадают с размерами корпуса;
• Не допускать перекоса при закручивании болтов — это может повредить внутренний механизм;
• Обеспечить свободный ход рычага без трения о соседние детали;
• Подключение проводов осуществляется к клеммам внутри корпуса — доступ возможен после снятия крышки.

Тип подключения указан как “прочее” — значит, используются стандартные винтовые зажимы, не предусмотрено быстрое подключение типа Quick Connect.

Безопасность и стандарты

Выключатель НВ-701 У1 изготовлен в соответствии с ГОСТ 30011.5.1, который регламентирует требования к концевым выключателям для промышленного оборудования. Относится к категории устройств, подходящих для функций безопасности — то есть может использоваться в аварийных остановках, блокировках и других критичных системах, где отказ недопустим.

Преимущества

• Металлический корпус обеспечивает долговечность даже при частых ударах и вибрациях;
• Мгновенное переключение гарантирует точность срабатывания без “провала”;
• Наличие двух типов контактов (НО+НЗ) позволяет реализовать различные схемы управления без дополнительных реле;
• Защита IP44 снижает риск выхода из строя в условиях пыли и влаги;
• Широкий диапазон температур делает его пригодным для использования вне теплых помещений.

Ограничения применения

• Не предназначен для погружения в воду — IP44 не обеспечивает защиту от струй или потока жидкости;
• Не рекомендован для высокочастотных операций (более 60–80 циклов в минуту) — срок службы контактов снизится;
• Не подходит для взрывоопасных зон — отсутствует сертификат взрывозащиты;
• Рычаг с одной педалью не позволяет выбрать направление активации — срабатывает только при одном виде воздействия;
• Отсутствие световой индикации — невозможно визуально определить состояние контакта без тестирования.

Примеры использования

• На металлорежущем станке — останавливает стол при достижении крайнего положения;
• В шлюзе или дверном механизме — отключает двигатель при полном открытии/закрытии;
• На конвейере — сигнализирует о попадании продукта в нужную зону;
• В подъёмниках — предотвращает превышение верхней точки движения.

Практические советы

• При выборе места установки учтите, что рычаг должен быть расположен так, чтобы упор мог легко и без усилий задеть его — слишком малое давление не вызовет срабатывания;
• Проверьте посадочный диаметр и расстояния между крепёжными отверстиями перед заказом — габариты 154×142 мм требуют точного сверления;
• Для длительной эксплуатации периодически осматривайте контакты на наличие нагара — особенно при работе с индуктивными нагрузками;
• Если система требует резервирование, используйте два таких выключателя — один на НО, другой на НЗ — для контроля целостности цепи;
• Arтикул kv-2-701-1 — единственный вариант этой модели с данным набором контактов и рычагом — другие модификации имеют другую конфигурацию.
