Выключатель концевой КУ-704 У1, W- образный рычаг, 10А, IP44, 2 эл. цепи, IEK - KV-1-704-1

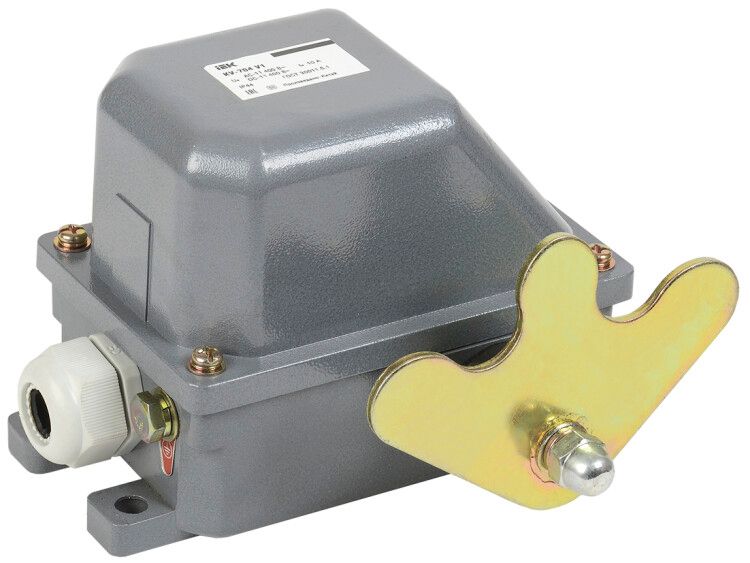

Выключатель концевой КУ-704 У1 от IEK - это надёжный механический переключатель с W-образным рычагом, предназначенный для автоматического размыкания и замыкания двух электрических цепей при достижении объектом заданной позиции. Подходит для установки на станках, конвейерах и других устройствах с ограниченным ходом. Артикул kv-1-704-1 соответствует сертифицированному решению для промышленной автоматизации.

Назначение и область применения

Выключатель концевой КУ-704 У1 используется для контроля положения движущихся частей оборудования. Когда объект (например, стол станка, дверь шлюза или тележка конвейера) сталкивается с упором, рычаг срабатывает - и выключатель меняет состояние своих контактов. Это позволяет остановить механизм, изменить направление движения или активировать сигнализацию. Применяется в системах автоматизации, где важна точная фиксация крайних положений.

Технические характеристики

• Номинальный ток: 10 А - способен коммутировать нагрузки до 10 ампер, что достаточно для большинства цепей управления и слаботочных исполнительных устройств;
• Номинальное напряжение: 400 В - рассчитан на работу в сетях переменного тока до 400 В, в том числе в трёхфазных системах;
• Тип переключения: мгновенный - контакт замыкается или размыкается сразу при достижении порогового усилия, без задержек;
• Количество контактов: 1 нормально замкнутый (НО) + 1 переключающий (перекидной) - всего две электрические цепи, позволяющие реализовать базовые логические схемы;
• Степень защиты: IP44 - защищён от брызг воды и частиц крупнее 1 мм, подходит для помещений с повышенной влажностью или пылью;
• Материал корпуса: металл - обеспечивает прочность, устойчивость к ударным нагрузкам и долговечность;
• Покрытие: порошковая окраска - антикоррозийное покрытие, сохраняет внешний вид и защитные свойства даже при длительной эксплуатации;
• Рабочая температура: от –40 C до +40 C - работает в холодных цехах и жарких условиях без потери функциональности;
• Габариты: 202×135×155 мм - компактный, но массивный корпус, требует достаточного места для монтажа;
• Срок службы: 10 лет - расчётный срок работы при соблюдении условий эксплуатации и допустимых нагрузок.

Совместимость и монтаж

Выключатель КУ-704 У1 имеет внутреннюю установку - крепится через отверстия в корпусе на поверхность или раму. Для монтажа требуется доступ к тыльной стороне. Подключение проводов осуществляется через клеммы внутри корпуса; тип подключения не указан, но обычно используются винтовые зажимы для медных проводов сечением до 2,5 мм2. Убедитесь, что посадочное место соответствует габаритам 202×135 мм. Монтаж не требует специальных инструментов, кроме отвёртки и измерительного инструмента для выставления положения рычага.

Безопасность и стандарты

Выключатель КУ-704 У1 изготовлен в соответствии с ГОСТ 30011.5.1, который регламентирует требования к концевым выключателям для промышленного использования. Соответствие этому стандарту гарантирует безопасную работу в системах, где важно предотвращать аварии. Также указано, что изделие подходит для функций безопасности - значит, его можно использовать в цепях экстренной остановки, если он установлен в рамках проекта, учитывающего требования SIL или PL.

Преимущества

• W-образный рычаг обеспечивает чувствительное и точное срабатывание при малом усилии - идеален для тонкой настройки позиционирования;
• Металлический корпус и порошковая окраска повышают устойчивость к механическим повреждениям и агрессивной среде;
• Две электрические цепи позволяют одновременно управлять двумя функциями - например, останавливать двигатель и включать световой сигнал;
• Широкий диапазон температур делает его пригодным для использования вне отапливаемых помещений - на открытых площадках, в холодильных камерах или на улице в закрытом кожухе;
• Срок службы 10 лет снижает затраты на обслуживание и замену.

Ограничения применения

• Не предназначен для прямого управления силовыми цепями выше 10 А - для больших двигателей нужен контактор;
• Защита IP44 не обеспечивает герметичность - нельзя применять в местах с постоянным орошением, погружением или высоким давлением воды;
• Внутренний монтаж требует наличия свободного пространства сзади - не подходит для установки в плотно заполненные щиты или тонкие стенки;
• Не имеет встроенной индикации состояния - необходимо подключать внешние индикаторы для визуального контроля;
• Не рекомендован для частого срабатывания более 1000 раз в час - возможен быстрый износ контактов.

Примеры использования

• На конвейере: остановка ленты при достижении конца участка;
• На станке ЧПУ: фиксация начальной точки перемещения инструмента;
• В лифте или шлюзе: проверка полного открытия/закрытия двери перед запуском;
• На погрузчике: сработка при опускании платформы до нижнего положения;
• В системе вентиляции: контроль положения заслонки для включения/выключения вентилятора.

Практические советы

• При установке отрегулируйте угол и длину рычага так, чтобы он срабатывал точно в нужной точке - используйте пробные ходы без нагрузки;
• Проверьте посадочный диаметр и глубину крепёжных отверстий - они должны совпадать с вашими кронштейнами или монтажными планками;
• Запрещено использовать в качестве основного рубильника - только как датчик положения в цепи управления;
• При работе в условиях вибраций дополнительно закрепите провода хомутиками, чтобы исключить перегиб и обрыв;
• При замене - всегда отключайте питание и проверяйте целостность контактов мультиметром, прежде чем подключать новое устройство.
