Выключатель концевой КУ-701 У1, рычаг с роликом, 10А, IP44, 2 эл. цепи IEK - KV-1-701-1

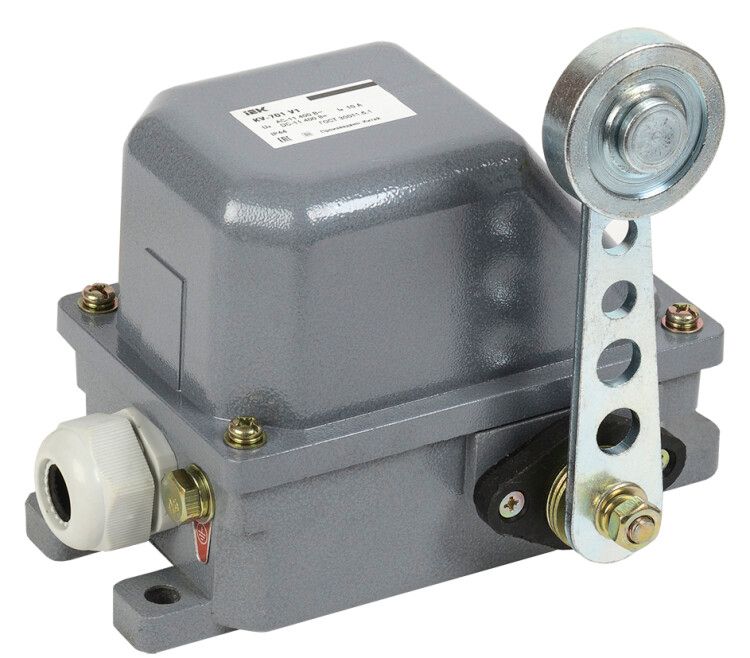

Выключатель концевой КУ-701 У1 от бренда IEK предназначен для автоматического размыкания и замыкания электрических цепей при достижении механизмом заданной точки движения - например, при срабатывании упора на конвейере или станке. Модель оснащена рычагом с роликом, обеспечивает надёжную работу в условиях повышенной запылённости и влаги благодаря защите IP44, и рассчитана на долгий срок службы - до 10 лет.

Назначение и область применения

КУ-701 У1 используется в системах автоматизации для контроля положения движущихся элементов: дверей, платформ, столиков, заслонок, перемещаемых деталей на конвейерах, грузоподъёмниках и других механизмах. Когда упор сталкивается с роликом рычага, выключатель мгновенно переключает электрические цепи - останавливая, изменяя направление или сигнализируя о достигнутой позиции. Применяется в промышленном оборудовании, где требуется точная фиксация границ хода.

Технические характеристики

• Номинальный ток: 10 А - позволяет коммутировать нагрузки до 3,8 кВт при напряжении 380 В переменного тока
• Напряжение: 380 В - совместим с трёхфазными сетями промышленного типа
• Количество контактов: 1 нормально закрытый (НЗ) + 1 переключающий - всего две электрические цепи
• Тип переключения: мгновенный - контакт замыкается/размыкается сразу при достижении порогового усилия, без задержки
• Степень защиты: IP44 - защищён от попадания твёрдых частиц больше 1 мм и брызг воды со всех сторон
• Рабочая температура: от –40 C до +40 C - работает в холодных цехах и на открытых площадках зимой
• Корпус: металлический с порошковой покраской - устойчив к механическим повреждениям и коррозии
• Габариты: 202×160×152 мм - компактен, но требует места для установки и свободного хода рычага
• Срок службы: 10 лет - при соблюдении условий эксплуатации и частоты срабатывания до 120 циклов/час

Совместимость и монтаж

КУ-701 У1 монтируется на жёсткую конструкцию - раму, стойку, стенку оборудования. Подключение осуществляется через клеммы внутри корпуса; провода заводятся через резьбовые вводы (не указаны типы - предположительно M20 или аналогичные). Для правильной работы важно, чтобы упор, действующий на ролик, двигался строго перпендикулярно оси рычага. Не рекомендуется использовать с высокими скоростями ударного действия - возможен износ ролика и внутренних механизмов.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ 30011.5.1, что гарантирует соответствие нормам безопасности для промышленных концевых устройств. Функция безопасности реализована через гарантированное размыкание цепи при срабатывании - исключает самопроизвольное возобновление движения после аварийной остановки.

Преимущества

• Металлический корпус и порошковая окраска обеспечивают долговечность даже в агрессивных средах
• Мгновенное переключение минимизирует риск зависания контактов при вибрациях
• Ролик снижает трение и износ при многократных срабатываниях
• IP44 позволяет применять в помещениях с повышенной влажностью и пылью - например, на заводах по переработке материалов
• Поддерживается двумя электрическими цепями - можно одновременно управлять сигналом и остановкой

Ограничения применения

• Не предназначен для взрывоопасных зон - отсутствует сертификат взрывозащиты
• Не следует использовать в условиях постоянного погружения в жидкости - IP44 не обеспечивает герметичность при затоплении
• Рабочая температура выше +40 C может вызвать перегрев контактов и отказ
• Частота срабатывания свыше 120 циклов в час сокращает срок службы
• Не подходит для слабых силовых цепей ниже 10 А - не имеет функции чувствительного срабатывания

Примеры использования

• Остановка конвейера при достижении продуктом конечной точки
• Фиксация положения люка на технологической линии
• Контроль крайнего положения штабелёра в складской системе
• Автоматическое отключение насоса при уровне жидкости в ёмкости
• Сигнализация о полном открывании двери в камере термообработки

Практические советы

• При установке проверьте, чтобы упор не задевал корпус - он должен касаться только ролика
• Убедитесь, что посадочные отверстия на конструкции соответствуют габаритам 202×160 мм
• Для длительной работы в условиях вибраций используйте контргайки и антивибрационные прокладки
• Проверяйте состояние ролика каждые 6 месяцев - при появлении сколов или деформаций замените выключатель
• При подключении к цепям управления - учтите, что один контакт НЗ остаётся замкнутым до момента срабатывания
