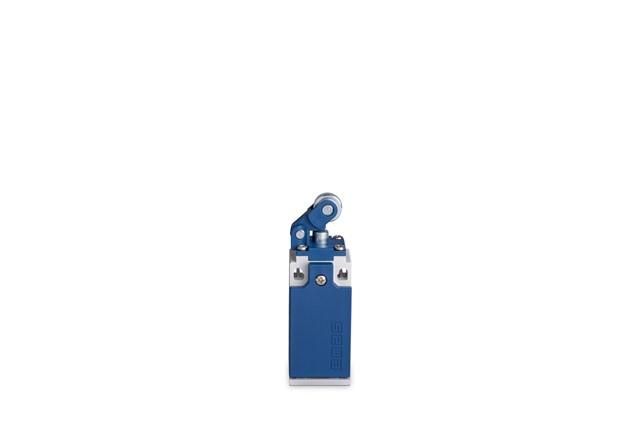

Выключатель концевой быстрого переключения угловой 1-но направленный с пластмас. консолью и металлическим роликом Ф14мм (1НО+1НЗ) EMAS L5K13MIM311

Выключатель концевой угловой с пластмассовой консолью и металлическим роликом Ф14 мм (1НО+1НЗ) от бренда EMAS, артикул L5K13MIM311 - устройство для фиксированного определения положения движущихся частей оборудования, особенно там, где требуется надёжная работа в условиях механических воздействий.

Назначение и область применения

Этот выключатель используется для контроля окончания хода механизмов: например, когда деталь достигает крайнего положения и задействует ролик. Подходит для автоматических линий, транспортеров, станков, дверных систем и других устройств с линейным или поворотным перемещением. Угловая форма позволяет устанавливать его в ограниченном пространстве, где прямолинейный выключатель не поместится.

Технические характеристики

• Тип контактов: 1 нормально открытый (1НО) + 1 нормально замкнутый (1НЗ)
• Ролик: металлический, диаметром 14 мм
• Консоль: из прочной пластмассы, угловая форма
• Угол действия: односторонний - активируется при нажатии с одной стороны
• Материал корпуса: термостойкая пластмасса
• Степень защиты: не указана - не предназначен для работы во влажной среде или на открытом воздухе без дополнительной защиты

Совместимость и монтаж

Выключатель L5K13MIM311 крепится через отверстия в корпусе. Для установки необходима жёсткая фиксация - рекомендуется использовать болты или винты с моментом затяжки до 0,8 Нм. Консоль должна быть направлена точно на траекторию движения объекта, чтобы ролик Ф14 мм беспрепятственно срабатывал. Кабельный вход - без зажима; провода необходимо зафиксировать самостоятельно. Совместим с цепями постоянного и переменного тока до 250 В.

Безопасность и стандарты

Производитель не предоставил информацию о соответствии международным стандартам (IEC, EN, ГОСТ). Применяйте устройство в рамках внутренних требований предприятия и с учётом правил электробезопасности.

Преимущества

• Металлический ролик обеспечивает долговечность при частых срабатываниях
• Пластмассовая консоль снижает риск повреждения детали при ударе
• Комбинированные контакты (1НО+1НЗ) позволяют использовать один выключатель для двух функций: сигнализации и управления
• Угловая конструкция экономит место при компактной сборке

Ограничения применения

• Не предназначено для использования в агрессивных средах: пар, масло, химические вещества могут повредить пластиковую консоль
• Отсутствие указанной степени защиты IP делает его непригодным для влажных помещений или наружной установки
• Не рассчитан на высокочастотные срабатывания более 120 раз/мин - возможен перегрев и износ контактов
• Не подходит для точного позиционирования - только для фиксации крайних положений

Примеры использования

• Фиксация максимального положения стола фрезерного станка
• Определение завершения цикла открывания двери шкафа в автоматической линии
• Контроль конца хода тележки на конвейере
• Сигнализация достижения предела поворота механизма в упаковочных машинах

Практические советы

• Перед установкой проверьте, что траектория движения не имеет резких скачков - это продлит срок службы ролика
• Избегайте установки рядом с источниками тепла выше 60 C - материал консоли может деформироваться
• При использовании в вибрационных системах закрепите кабели дополнительно, чтобы исключить обрыв
• Для замены используйте оригинальную запчасть - совместимость с другими моделями не гарантирована
• Обязательно отключите питание перед обслуживанием - даже при малых токах контактная группа может находиться под нагрузкой
