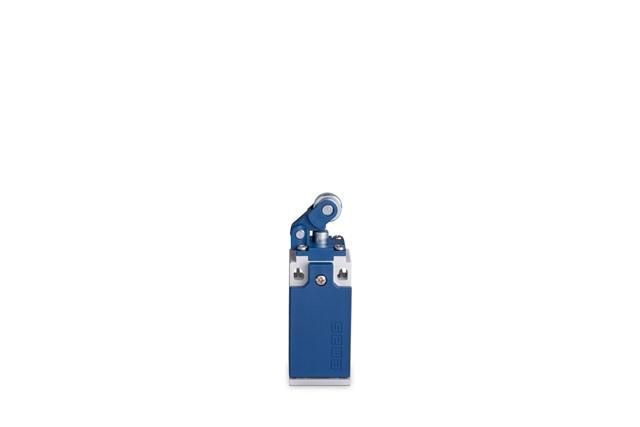

Выключатель концевой медленного переключения угловой 1-но направленный с пластмас. консолью и металлическим роликом Ф14мм (1НО+1НЗ) EMAS L5K23MIM311

Выключатель концевой угловой однонаправленный с пластмассовой консолью и металлическим роликом диаметром 14 мм (1НО+1НЗ) EMAS - это механическое устройство для фиксированного позиционирования и завершения движения в автоматизированных системах. Артикул L5K23MIM311 подходит для применений, где важна надёжность и долговечность при частых циклах работы.

Назначение и область применения

Выключатель концевой угловой однонаправленный с пластмассовой консолью и металлическим роликом диаметром 14 мм (1НО+1НЗ) EMAS используется для регистрации окончания перемещения механизма - например, когда деталь достигает предельной точки. Он активируется при контакте с движущимся элементом через ролик, что позволяет точно зафиксировать положение без необходимости в электронных датчиках.

Подходит для установки на станках, конвейерах, шлюзах, лифтовых платформах и других устройствах с линейным или поворотным движением. Применяется в цепях управления с нагрузкой до 3 А переменного тока, согласно классу AC11.

Технические характеристики

• Тип контактов: 1 нормально открытый (1НО) + 1 нормально замкнутый (1НЗ) - два полюса, быстрое срабатывание
• Рабочее напряжение: 250 В переменного тока
• Рабочий ток: 3 А переменного тока
• Механический ресурс: 10 000 000 циклов
• Электрический ресурс: 1 000 000 циклов
• Максимальная частота срабатывания: 6000 операций в час
• Рабочая температура: от –5 C до +40 C
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Сопротивление изоляции: ≥100 МОм (при 500 В постоянного тока)
• Электрическая прочность диэлектрика: 2500 В переменного тока в течение 1 минуты
• Диаметр металлического ролика: 14 мм
• Консоль: пластмассовая, угловая форма

Совместимость и монтаж

Устройство устанавливается на жесткую поверхность с помощью крепёжных отверстий в корпусе. Угловая форма консоли обеспечивает удобную ориентацию при монтаже в ограниченном пространстве. Для правильной работы важно, чтобы ось ролика была параллельна направлению движения объекта, который его задействует.

Посадочный диаметр ролика 14 мм соответствует типичным профилям и рычагам в промышленном оборудовании. Подключение осуществляется к клеммам внутри корпуса - провода должны иметь сечение не менее 0,5 мм2. Напряжение питания не должно превышать 250 В AC, иначе возможен выход из строя контактов.

Безопасность и стандарты

Выключатель концевой угловой однонаправленный с пластмассовой консолью и металлическим роликом диаметром 14 мм (1НО+1НЗ) EMAS соответствует требованиям безопасности для промышленного оборудования. Выдерживает испытание на электрическую прочность 2500 В AC, что гарантирует безопасность при скачках напряжения. Защита IP65 делает его пригодным для использования в условиях повышенной запылённости и влажности, включая зоны мойки и орошения.

Преимущества

• Высокая механическая выносливость - 10 млн циклов - снижает необходимость в обслуживании
• Комбинация 1НО+1НЗ позволяет использовать один прибор для двух функций: сигнализации начала и окончания хода
• Металлический ролик диаметром 14 мм устойчив к износу и работает даже при наличии грязи или масла
• Пластмассовая консоль не деформируется при ударах и не проводит ток
• Защита IP65 исключает отказы из-за внешних факторов среды

Ограничения применения

• Не предназначен для работы при температуре ниже –5 C или выше +40 C - возможна потеря герметичности или хрупкость материала
• Максимальная частота срабатывания - 6000 операций/час; превышение вызывает перегрев контактов и преждевременный износ
• Не рекомендован для использования в взрывоопасных средах - отсутствует сертификат Ex
• Не подходит для высоких импульсных нагрузок или постоянного тока - рассчитан только на переменный ток AC11

Примеры использования

• На конвейере - определение достижения грузом конечной позиции перед сбросом
• На двери станка - отключение питания при открывании для безопасности
• В лифт-платформе - фиксация верхнего и нижнего предела хода
• На автоматической линии сборки - контроль наличия детали в нужной точке

Практические советы

• Перед установкой проверьте, чтобы угол консоли совпадал с направлением удара - иначе ролик будет проскальзывать
• Используйте кабели с экранированием, если выключатель находится рядом с частотными преобразователями
• Проверяйте состояние ролика каждые 50–100 тыс. циклов - при значительном износе замените весь прибор
• Не затягивайте крепёж слишком сильно - это может деформировать пластиковую консоль и изменить чувствительность срабатывания
• Артикул L5K23MIM311 - единственный вариант в линейке EMAS с таким сочетанием ролика 14 мм и двойного контакта - другие модели имеют другой диаметр или тип контактов
