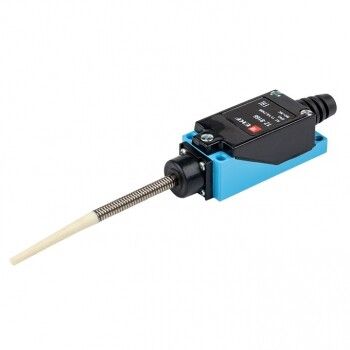

Выключатель концевой TZ-8166 PROxima EKF tz8166

Концевой выключатель TZ-8166 PROxima от EKF предназначен для фиксации крайних положений подвижных механизмов в системах автоматизации. Модель отличается надежным гибким стержнем и степенью защиты IP65, что делает её подходящей для работы в условиях пыли и влаги. Артикул tz8166 входит в серию PROxima, созданную для промышленного применения.

Назначение и область применения

Концевой выключатель TZ-8166 PROxima используется для определения предельных положений движущихся элементов: дверей, люков, платформ, рычагов, конвейеров и других устройств. Он размыкает или замыкает электрическую цепь при достижении заданной точки, обеспечивая остановку, сигнал или изменение направления движения. Применяется в системах управления, сигнализации и безопасности на заводах, в логистических комплексах и на оборудовании с механическими перемещениями.

Технические характеристики

• Тип элемента управления: гибкий (пружинный) стержень - позволяет срабатывать при малом усилии и компенсирует несовпадение осей
• Контакты: 1 нормально замкнутый (NC) + 1 нормально разомкнутый (NO) - обеспечивают гибкость подключения в схемах управления
• Номинальный ток: до 5 А переменного тока (AC-15), до 4 А постоянного тока (DC-13, 24 В)
• Рабочее напряжение: до 220 В
• Степень защиты: IP65 - полностью защищён от пыли и устойчив к струям воды из любого направления
• Рабочая температура: от -25 C до +50 C - подходит для холодных ангаров и жарких цехов
• Способ монтажа: накладной - крепится поверх поверхности без необходимости внутренней установки
• Подключение: через клеммник (не указан тип проводов - рекомендуется использовать многожильные сечением до 1,5 мм2)

Совместимость и монтаж

TZ-8166 PROxima совместим с большинством стандартных систем управления, где требуется двухпозиционная коммутация. Для монтажа используйте два винта на корпусе - выключатель крепится на плоскую поверхность. Убедитесь, что стержень свободно касается движущегося элемента без перекоса. Подключение выполняйте после отключения питания. Кабель выводите через герметичный ввод, чтобы сохранить класс защиты IP65.

Безопасность и стандарты

Концевой выключатель TZ-8166 PROxima соответствует требованиям ГОСТ IEC 60947-5-1-2014 - международному стандарту для аппаратов управления и коммутационных устройств. Серия PROxima прошла испытания на долговечность и устойчивость к внешним воздействиям, что гарантирует соответствие требованиям промышленной безопасности.

Преимущества

• Гибкий стержень снижает риск повреждения при неидеальном попадании - важен для вибрационных или нестабильных механизмов
• IP65 обеспечивает работу в запылённых, влажных и мытых зонах - например, на пищевых производствах или в автосервисах
• Наличие NC и NO контактов позволяет применять один прибор вместо двух - экономит место и стоимость
• Узкая форма корпуса удобна для установки в ограниченных пространствах

Ограничения применения

• Не предназначен для высокочастотных срабатываний более 60 раз в минуту - возможен быстрый износ контактов
• Не рассчитан на погружение в жидкости - IP65 не равнозначен IP67
• Не имеет встроенных блок-контактов для функций безопасности - нельзя использовать в системах SIL или категории 4
• Не подходит для взрывоопасных зон - отсутствует маркировка Ex

Примеры использования

• Фиксация максимального положения шторки в печи
• Определение окончания хода стола станка ЧПУ
• Сигнализация закрытия двери контейнерного модуля
• Остановка ленты конвейера при достижении конца пути
• Контроль положения люка обслуживания в электрошкафу

Практические советы

• Перед установкой проверьте, чтобы стержень мог свободно отклоняться на угол +-15° - иначе контакт будет работать с перегрузкой
• Используйте кабель с термостойкой изоляцией при работе при температуре выше 40 C
• При использовании в условиях вибраций дополнительно закрепите корпус клеем или хомутами
• Заменяйте при появлении подгорания контактов или затруднённого срабатывания - даже при сохранении внешнего вида
• Артикул tz8166 - единственный в серии с таким сочетанием контактов и гибким стержнем; другие модели TZ-8 имеют другой тип привода
