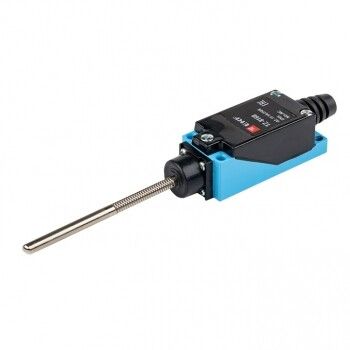

Выключатель концевой TZ-8168 PROxima EKF tz8168

Концевой выключатель TZ-8168 PROxima от EKF предназначен для фиксации предельных положений подвижных механизмов в системах автоматического управления. Устройство сочетает металлический корпус, защищённый до IP65, и комбинированный контактный узел - один нормально замкнутый и один нормально разомкнутый - что делает его универсальным решением для промышленной автоматизации.

Назначение и область применения

Концевой выключатель TZ-8168 PROxima используется для определения крайних положений движущихся элементов: дверей, люков, платформ, рычагов, конвейеров и других механизмов. Он передаёт сигнал в систему управления при достижении заданной точки - например, чтобы остановить двигатель или активировать индикацию. Применяется в цепях управления, сигнализации и контроля на заводах, в логистических комплексах, на станках и в оборудовании с механическими перемещениями.

Технические характеристики

• Количество контактов: 1 нормально замкнутый (НЗ), 1 нормально разомкнутый (НО)
• Номинальное напряжение: 220 В
• Номинальный ток: 5 А (AC-15), 4 А (DC-13)
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Тип элемента управления: гибкий стержень - позволяет срабатывать при малых усилиях и угловых воздействиях
• Тип подключения: зажимное и винтовое - удобно для быстрого монтажа и надёжного соединения
• Способ монтажа: накладной - крепится поверх поверхности без необходимости врезки
• Материал корпуса: металл - обеспечивает прочность и долговечность в агрессивных условиях
• Рабочая температура: от -25 C до +50 C - подходит для холодных и жарких помещений

Совместимость и монтаж

TZ-8168 PROxima совместим с большинством стандартных систем управления, работающих на переменном токе до 220 В и постоянном до 24–48 В. Для монтажа достаточно закрепить устройство на плоской поверхности с помощью болтов или саморезов через крепёжные отверстия в корпусе. Гибкий стержень можно согнуть под нужным углом - он адаптируется к любому направлению действия. Подключение проводов осуществляется через винтовые зажимы: сечение кабеля - до 2,5 мм2. Обязательно проверьте, чтобы стержень свободно перемещался без трения о соседние детали.

Безопасность и стандарты

Концевой выключатель TZ-8168 PROxima соответствует требованиям ГОСТ IEC 60947-5-1-2014 - международному стандарту для аппаратов управления и коммутационных устройств. Сертификация гарантирует соответствие безопасности, надёжности и устойчивости к механическим нагрузкам. Устройство не содержит связанных с безопасностью контактов - не применяется в функциональных цепях SIL.

Преимущества

• Комбинированная пара контактов (НЗ+НО) позволяет использовать одно устройство вместо двух - экономит место и снижает стоимость системы
• Металлический корпус устойчив к ударным нагрузкам, вибрациям и химическим воздействиям
• Защита IP65 позволяет применять в запылённых, влажных и моющихся помещениях
• Гибкий стержень легко регулируется - не требует точной установки по оси
• Поддержка винтового и зажимного подключения - удобно как для новичков, так и для опытных монтажников

Ограничения применения

• Не предназначен для работы при напряжении выше 220 В - использование в сетях 380 В или более вызовет пробой контактов
• Номинальный ток по постоянному току ограничен 4 А - не подходит для мощных цепей постоянного тока (например, управление двигателями >1 кВт)
• Не имеет взрывозащиты - нельзя применять во взрывоопасных зонах без дополнительной защиты
• Гибкий стержень не рассчитан на большие силовые воздействия - при прямом ударе может деформироваться

Примеры использования

• Остановка лифта при достижении верхней/нижней площадки
• Фиксация положения двери шкафа на производственной линии
• Сигнализация окончания движения стола станка ЧПУ
• Обнаружение наличия баллона на конвейере в газовой службе
• Контроль открытия крышки обслуживания насосной станции

Практические советы

• Перед установкой проверьте, чтобы стержень мог свободно сработать - не допускайте перегрузки или заклинивания
• Используйте кабель с медными жилами и изоляцией, устойчивой к маслам и перепадам температур
• При монтаже в местах с высокой вибрацией дополнительно закрепите провода хомутами, чтобы избежать обрыва
• Для длительной службы рекомендуется периодически проверять состояние контактов - особенно при работе с индуктивными нагрузками
• Артикул TZ-8168 PROxima - единственный в серии с двумя контактами и гибким стержнем; другие модели TZ-8 имеют другой тип привода
