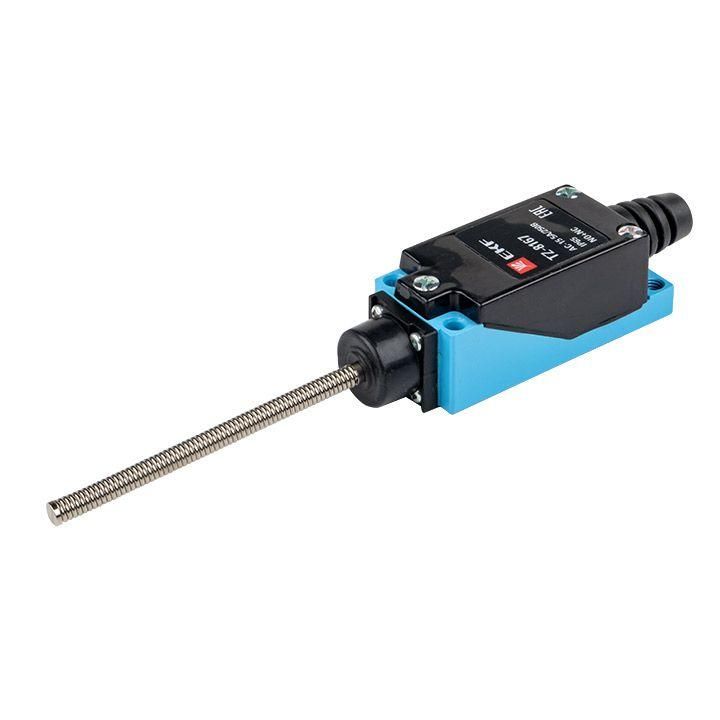

Выключатель концевой TZ-8167 PROxima EKF tz8167

Концевой выключатель TZ-8167 от EKF PROxima - это надёжный механический коммутационный аппарат для фиксации предельных положений движущихся узлов в автоматизированных системах. Устройство сочетает металлический корпус, высокую степень защиты IP65 и два типа контактов, что делает его подходящим для работы на производстве даже в запылённых и влажных условиях.

Назначение и область применения

Концевой выключатель TZ-8167 используется для регистрации достижения механизмом крайнего положения - например, когда деталь дошла до упора или завершила перемещение. Он замыкает или размыкает электрическую цепь при физическом воздействии на гибкий стержень. Применяется в системах управления, сигнализации и безопасности: на конвейерах, лифтах, станках, шлюзах, автоматических воротах и других устройствах с линейным или поворотным движением.

Технические характеристики

• Тип элемента управления: гибкий стержень - позволяет активировать выключатель под любым углом, снижает риск заедания;
• Напряжение: 220 В переменного тока - совместим с сетями промышленного питания;
• Количество контактов: один нормально замкнутый (НЗ) и один нормально открытый (НО) - обеспечивают гибкое управление цепями;
• Номинальный ток: 5 А при AC-15 (24 В), 2,5 А при AC-15 (230 В), 4 А при DC-13 (24 В) - допустимая нагрузка зависит от напряжения и типа тока;
• Степень защиты: IP65 - полностью герметичен против пыли и защищён от струй воды из любого направления;
• Рабочая температура: от -25 C до +50 C - работает в холодных ангарах и жарких цехах;
• Материал корпуса: металл - прочный, устойчив к ударным нагрузкам и деформациям;
• Подключение: зажимное и винтовое - удобно для быстрого монтажа и долговечного соединения;
• Способ монтажа: накладной - крепится поверх поверхности без необходимости сверления глубоких отверстий.

Совместимость и монтаж

TZ-8167 легко интегрируется в существующие системы управления благодаря стандартному накладному креплению. Для установки достаточно закрепить устройство на раме или опоре так, чтобы гибкий стержень находился на пути движения контролируемого элемента. Подключение осуществляется через клеммы: провода можно вставить в зажим или затянуть винтом - оба варианта обеспечивают надёжный контакт. Учитывайте, что стержень требует свободного хода +-5–10° для бесперебойной работы - не допускайте его перегиба или постоянного давления.

Безопасность и стандарты

Концевой выключатель TZ-8167 соответствует требованиям ГОСТ IEC 60947-5-1-2014 - международному стандарту для низковольтных коммутационных аппаратов. Это гарантирует соответствие уровня безопасности, испытаний на износостойкость и электрическую целостность. Серия PROxima проходит сертификацию в рамках ЕАЭС, что подтверждает её пригодность для использования в промышленных объектах России и стран СНГ.

Преимущества

• Два типа контактов (НЗ и НО) позволяют использовать один прибор для двух функций - например, остановка и сигнал окончания действия;
• Металлический корпус обеспечивает повышенную механическую прочность по сравнению с пластиковыми аналогами;
• Защита IP65 делает TZ-8167 пригодным для использования вне помещений и в агрессивных средах - масле, пыли, влаге;
• Гибкий стержень адаптируется к неидеальному попаданию - снижает вероятность отказа из-за смещения;
• Универсальное подключение (винт+зажим) ускоряет монтаж и обслуживание.

Ограничения применения

• Не предназначен для работы при напряжении выше 220 В - использование на 380 В вызовет пробой контактов;
• Номинальный ток ограничен: при 230 В максимальная нагрузка - всего 2,5 А; для более мощных двигателей требуется внешнее реле;
• Не имеет встроенных блок-контактов для связи с системами безопасности - нельзя применять там, где требуется SIL-классификация;
• Гибкий стержень не рассчитан на постоянное усилие - он предназначен для импульсного срабатывания, а не для длительного удерживания в сжатом состоянии;
• Не рекомендован для частых циклов (>1000 в час) без проверки износа - срок службы зависит от частоты срабатывания.

Примеры использования

• На ленточном конвейере - фиксирует достижение грузом конца пути, отправляет сигнал на остановку;
• В дверях шлюза - при закрывании стержень нажимается, выключатель размыкает цепь питания двигателя;
• На станке с ЧПУ - регистрирует возврат инструмента в исходное положение перед новым циклом;
• В системе автопилота тележки - срабатывает при столкновении с буфером, отключает питание.

Практические советы

• Перед установкой проверьте, чтобы гибкий стержень мог свободно двигаться без трения о соседние детали - используйте зазор минимум 3 мм;
• При использовании в условиях вибраций закрепите провода хомутами, чтобы избежать перелома внутри клеммника;
• Для длительной эксплуатации в сыром воздухе периодически осматривайте контакты на наличие окислов - при необходимости протирайте спиртом;
• Если нужна только одна функция (например, только НО), второй контакт можно оставить не подключенным - это не влияет на работу;
• Выбирая место монтажа, ориентируйтесь на точность срабатывания: лучше расположить TZ-8167 так, чтобы стержень срабатывал в конце хода, а не в середине.
