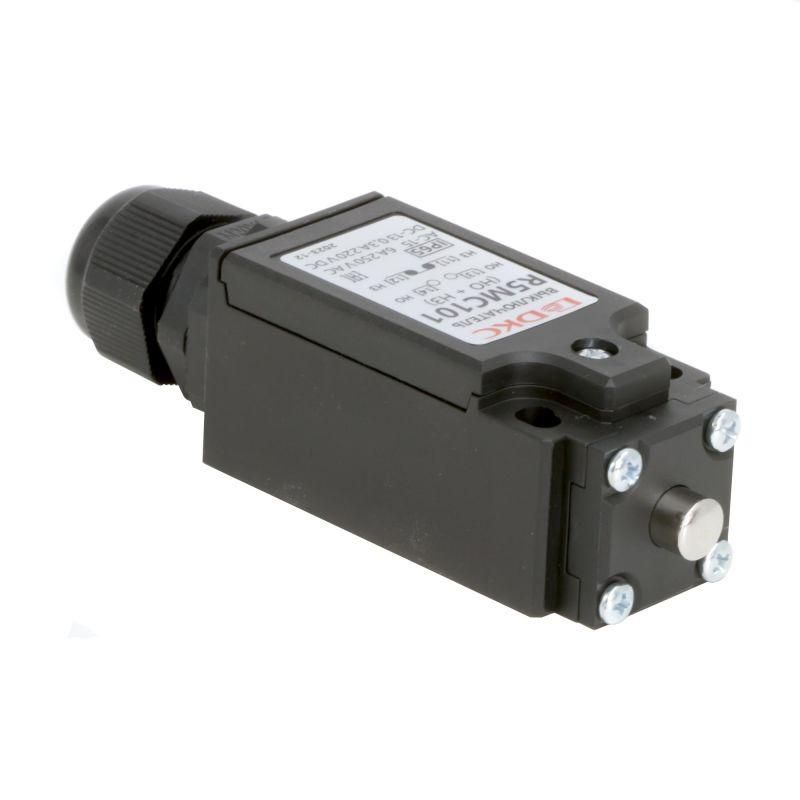

Выключатель концевой с двумя контактами 1НО+1НЗ исполнение кнопкой DKC R5MC101 ДКС

Концевой выключатель DKC (ДКС) с артикулом r5mc101 - это устройство с двумя контактами (НО+НЗ) и толкателем из пластика, предназначенное для обеспечения функций безопасности в автоматизированных системах. Его компактная конструкция и степень защиты IP65 позволяют использовать его в условиях пыли, влаги и механических воздействий.

Назначение и область применения

Концевой выключатель DKC (ДКС) r5mc101 применяется там, где требуется надёжное определение положения движущихся частей оборудования. Он работает как датчик окончания хода - например, когда деталь достигает крайнего положения и активирует толкатель. Устройство особенно актуально в системах безопасности: остановка машины при открывании крышки, фиксация двери на станке, контроль доступа в зону опасности. Благодаря наличию одновременно нормально замкнутого (НЗ) и нормально разомкнутого (НО) контактов, он позволяет реализовать резервирование цепей и диагностику отказов.

Технические характеристики

• Тип контактов: один нормально открытый (НО) и один нормально закрытый (НЗ)
• Тип управления: толкатель - механическое нажатие, мгновенное переключение
• Номинальный ток:
  • Переменный ток AC-15: до 5 А при 24 В, 125 В, 230 В
  • Постоянный ток DC-13: до 5 А при 24 В; 0,4 А при 125 В; 0,2 А при 230 В
• Степень защиты: IP65 - полностью защищён от пыли и устойчив к струям воды
• Материал корпуса: термопластичный пластик
• Конструкция корпуса: прямоугольный параллелепипед, компактная форма
• Температурный режим работы: от –10 C до +70 C
• Подключение: кабельный ввод с метрической резьбой (без кабеля в комплекте)
• Фиксация: с фиксацией - после срабатывания толкатель остаётся в нажатом состоянии до ручного восстановления

Совместимость и монтаж

Устройство совместимо со всеми типами контроллеров, реле и систем управления, поддерживающими коммутируемые нагрузки до указанных значений тока. Для установки необходимо просверлить отверстие под кабельный ввод - диаметр соответствует стандартной метрической резьбе M16x1,5. Монтаж выполняется через крепёжные отверстия в корпусе. Обязательно проверьте свободный ход толкателя - он должен беспрепятственно нажиматься при достижении предела движения механизма. Не используйте силовые кабели большего сечения, чем допускает вход - это повредит герметичность.

Безопасность и стандарты

Концевой выключатель DKC (ДКС) r5mc101 спроектирован для применения в системах безопасности согласно требованиям EN ISO 13849-1 и IEC 60947-5-1. Применение в качестве устройства аварийной остановки требует соблюдения принципов дублирования и самодиагностики. Сертификация корпуса подтверждает соответствие требованиям к прочности и устойчивости к внешним воздействиям, хотя конкретные стандарты не указаны в документации.

Преимущества

• Два типа контактов (НО+НЗ) в одном корпусе - экономия места и упрощение схемы
• Фиксированное состояние после срабатывания - исключает случайное возвратное положение
• Защита IP65 - надёжна в запылённых, влажных и труднодоступных местах
• Пластиковый корпус - легче металлических аналогов, не проводит ток, не корродирует
• Мгновенное переключение - быстрая реакция даже при медленном перемещении объекта

Ограничения применения

• Не предназначена для высоких импульсных нагрузок - максимальный ток постоянного тока при 230 В всего 0,2 А
• Пластиковый корпус не выдерживает ударов выше 5 Дж - не применять в зонах с риском механических повреждений
• Не рекомендован для эксплуатации ниже –10 C - возможна потеря эластичности материала толкателя
• Отсутствуют встроенные индикаторы состояния - нельзя визуально определить, сработал ли выключатель без тестирования
• Не подходит для взрывоопасных сред - отсутствует взрывозащита Ex

Примеры использования

• Остановка станка при открытии защитного кожуха - НЗ-контакт размыкает цепь питания
• Контроль завершения цикла на конвейере - НО-контакт сигнализирует о достижении точки
• Автоматическое отключение света в шкафу при закрытии дверцы
• Интерлок-система на роботизированной ячейке - два контакта обеспечивают дублирование сигнала

Практические советы

• Выбирайте место установки так, чтобы толкатель срабатывал при минимальном усилии - избегайте перекосов
• Проверяйте целостность кабеля перед первым запуском - повреждённая изоляция снижает класс защиты
• При использовании в цепях безопасности всегда подключайте оба контакта: НЗ - для остановки, НО - для контроля работоспособности
• Не затягивайте кабельный ввод слишком сильно - это может треснуть пластик
• При необходимости замены - используйте оригинальную модель DKC (ДКС) r5mc101, поскольку геометрия толкателя уникальна для этой серии
