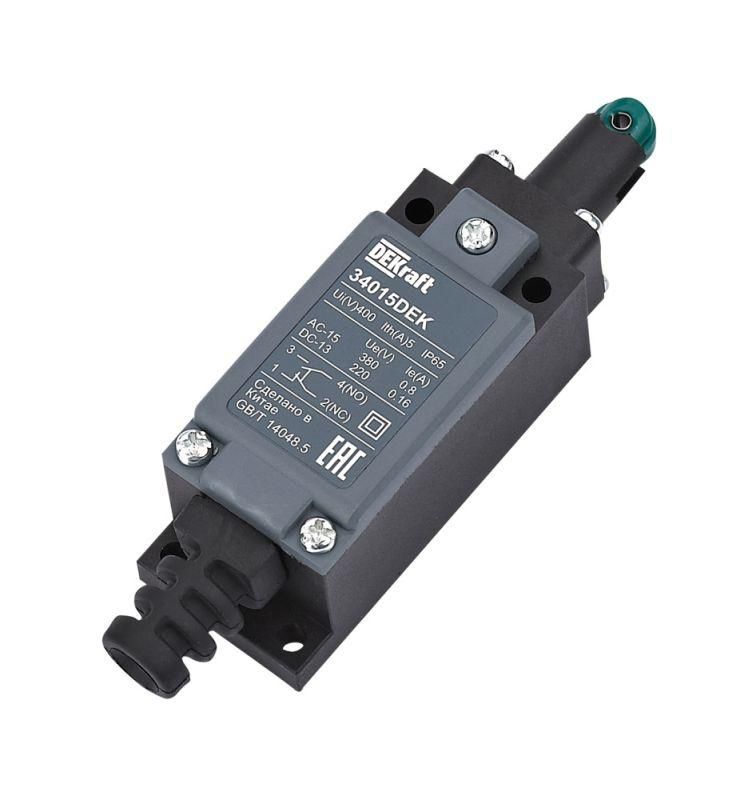

Выключатель концевой пласт. 1НО1НЗ Плунжер роликового типа с горизонтальным включением - 34015DEK APC

Выключатель концевой пластиковый 1НО1НЗ плунжер роликового типа с горизонтальным включением от DEKraft (арт. 34015dek) предназначен для надёжного фиксирования положений механизмов в автоматических системах. Его прочная конструкция и высокая степень защиты позволяют использовать устройство в жестких промышленных условиях.

Назначение и область применения

Этот концевой выключатель используется для определения предельных положений движущихся частей оборудования. Он активируется механическим воздействием - например, когда деталь или рычаг задействуют роликовый толкатель. Подходит для установки на станках, конвейерах, шлюзах, лифтах, упаковочных машинах и других устройствах, где требуется точное срабатывание при достижении крайнего положения.

Технические характеристики

• Тип контактов: 1 нормально открытый (НО) + 1 нормально замкнутый (НЗ) - всего 2 переключающих контакта
• Переключение: мгновенное, без задержки - обеспечивает быстрый ответ даже при слабом усилии
• Номинальный ток: до 0,8 А переменного тока (AC-15, 230 В)
• Степень защиты: IP65 - полностью защищён от пыли и струй воды из любого направления
• Ударостойкость: IK04 - выдерживает удары энергой до 0,5 Дж
• Материал корпуса: термопластичный пластик с двойной электроизоляцией
• Рабочий температурный диапазон: от –20 C до +70 C
• Электрическая износостойкость: минимум 1 млн циклов при нагрузке DC-13
• Подключение: кабельный ввод с резьбой PG (стандартный тип для гибких проводов)
• Соответствие стандартам: DIN EN 50047, ГОСТ IEC 60947-5-1, ГОСТ IEC 60204-1

Совместимость и монтаж

Выключатель концевой пластиковый 1НО1НЗ плунжер роликового типа с горизонтальным включением (34015dek) крепится к поверхности оборудования с помощью двух винтов - с метрической или самонарезной резьбой. Монтаж выполняется в доступном месте, чтобы ролик мог свободно взаимодействовать с перемещаемой частью механизма. Кабельный ввод PG позволяет легко подсоединить гибкий силовой или сигнальный кабель без необходимости в специальных соединителях. Конструкция модульная - можно менять контактные группы или проверять внутренние элементы без полной замены устройства.

Безопасность и стандарты

Изделие соответствует требованиям международных и российских стандартов безопасности: DIN EN 50047, ГОСТ IEC 60947-5-1 (для управления и коммутационных аппаратов) и ГОСТ IEC 60204-1 (безопасность машин). Функция безопасности реализована через гарантированное размыкание цепи при срабатывании - исключает случайное продолжение работы при аварийной ситуации. Двойная изоляция корпуса снижает риск поражения током даже при повреждении внешней среды.

Преимущества

• Горизонтальное расположение ролика удобно для установки в ограниченных пространствах
• Пластиковый корпус легче металлического, не коррозирует, не требует окраски
• Мгновенное действие гарантирует точность позиционирования
• Высокая долговечность - 1 млн+ циклов снижают затраты на сервис
• Защита IP65 и IK04 допускают применение в запылённых, влажных и агрессивных средах

Ограничения применения

• Не предназначена для работы с токами выше 0,8 А при 230 В переменного тока - превышение вызывает перегрев и выход из строя
• Не рекомендовано использование в средах с постоянным погружением в жидкости - IP65 не предусматривает длительного под ания
• Пластиковый корпус чувствителен к длительному воздействию УФ-лучей и растворителей - не применяйте вне помещений без защиты
• Работает только при механическом контакте - не реагирует на магнитные поля, давление воздуха или световые сигналы

Примеры использования

• На конвейере - контроль завершения движения платформы перед зоной упаковки
• На станке ЧПУ - фиксация начального положения стола перед запуском операций
• В дверях шлюзов - отключение питания при полном закрывании
• В элеваторах - остановка при достижении верхней/нижней точки
• На ленточных транспортерах - аварийная остановка при смещении ленты

Практические советы

• Выбирайте место монтажа так, чтобы ролик был параллелен направлению движения - это увеличивает срок службы и снижает вероятность заедания
• Проверьте посадочные размеры: диаметр винтов и расстояние между отверстиями должны совпадать с конструкцией вашего оборудования
• При использовании в условиях вибраций используйте антивибрационные прокладки под основание выключателя
• Не затягивайте кабельный ввод слишком сильно - это может деформировать уплотнение и нарушить герметичность IP65
• Для профилактики каждые 6–12 месяцев осмотрите состояние ролика и контактов - особенно в пыльных помещениях
