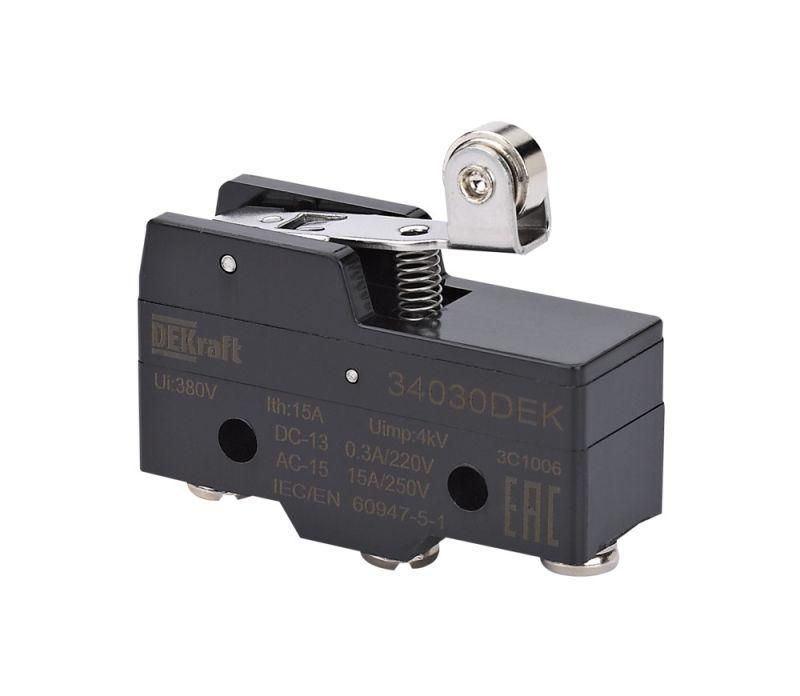

Миниатюрный конц. вык. 1НО1НЗ шарнирного короткого рычажного типа с металлическим роликом | 34030DEK DEKraft APC

Выключатель концевой миниатюрный шарнирный короткого рычажного типа с металлическим роликом 1НО1НЗ от DEKraft (арт. 34030dek) - компактное устройство для фиксированного контроля положения механизмов в автоматизированных системах. Подходит для установки на станках, конвейерах и другом оборудовании, где требуется надёжное срабатывание при минимальном пространстве.

Назначение и область применения

Выключатель концевой 1НО1НЗ используется для определения крайних положений движущихся частей оборудования. Когда объект задевает металлический ролик на рычаге, контакты мгновенно переключаются - замыкаются или размыкаются. Это позволяет контролировать остановку, направление движения или активацию других устройств. Применяется в промышленной автоматизации: на ленточных конвейерах, дверях лифтов, механизмах подъёмника, узлах смены инструментов.

Технические характеристики

• Количество контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ) - всего 2 переключающих контакта
• Номинальный рабочий ток: 0,8 А
• Тип переключения: мгновенный - контакт изменяет состояние сразу при достижении порогового усилия
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Рабочая температура: от -20 C до +80 C
• Материал корпуса: термопластичный пластик с огнестойкими свойствами
• Электрическая износостойкость: ≥500 000 циклов при нагрузке DC-13
• Тип подключения: кабельный ввод с резьбой PG (стандартный для промышленных кабелей)
• Соответствие стандартам: DIN EN 50047, ГОСТ IEC 60947-5-1, ГОСТ IEC 60204-1
• Класс изоляции: II - двойная изоляция, заземление не требуется
• Ударопрочность: IK04 (защита от ударов до 0,35 Дж)
• Гарантия: 36 месяцев

Совместимость и монтаж

Выключатель DEKraft 34030dek крепится к поверхности с помощью двух винтов через монтажные отверстия в основании. Подходят метрические (M4–M6) или самонарезные винты. Учитывайте посадочные габариты - размеры соответствуют DIN EN 50047, что обеспечивает совместимость с большинством стандартных кронштейнов и держателей. Кабельный ввод PG позволяет использовать провода с внешним диаметром 4–7 мм. Модульная конструкция упрощает замену внутренней группы контактов без демонтажа всего устройства.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ IEC 60947-5-1 для концевых выключателей и ГОСТ IEC 60204-1 для электрооборудования машин. Благодаря двойной изоляции класса II и огнестойкому корпусу, устройство безопасно применять в местах с высоким риском возгорания. Соответствует нормам для функций безопасности - может использоваться в аварийных остановках и системах экстренного отключения.

Преимущества

• Компактный размер - легко устанавливается в ограниченном пространстве
• IP65+IK04 - выдерживает запылённые, влажные и ударные условия
• Двойная изоляция - исключает необходимость в заземлении, снижает сложность монтажа
• Металлический ролик - долговечен, устойчив к износу даже при постоянном трении
• Модульная сборка - быстрая замена контактов без замены всего выключателя
• Высокая механическая износостойкость - до 500 тыс. циклов работы

Ограничения применения

• Не предназначен для коммутации токов выше 0,8 А - при превышении возможна сварка контактов
• Не рассчитан на погружение в жидкости - IP65 защищает от брызг, но не от длительного контакта с водой
• Работает только в пределах температур -20…+80 C - при более низких или высоких значениях возможны отказы
• Не рекомендован для использования в взрывоопасных зонах - отсутствует сертификат Ex
• Кабельный ввод PG требует герметизации при подключении - необходимо использовать уплотнительные кольца

Примеры использования

• На конвейере - фиксирует окончание перемещения платформы перед сбросом продукта
• В двери станка - отключает питание при открывании для безопасности оператора
• В системе подъёма - сигнализирует о достижении верхнего/нижнего предела
• На автоматической линии - управляет последовательностью действий по сигналу срабатывания

Практические советы

• Перед установкой проверьте ход рычага - он должен свободно двигаться без заеданий
• Используйте кабели с жилами 0,5–1,5 мм2 - они подходят по сечению для PG-ввода
• При монтаже в вибрационных зонах закрепите выключатель дополнительно с помощью антивибрационных прокладок
• Проверяйте целостность ролика каждые 10–15 тыс. циклов - при значительном износе замените деталь
• Для работы в агрессивной среде (масло, щёлочь) протирайте корпус после каждого обслуживания
• При замене контактов используйте оригинальные запчасти - совместимость гарантирована только для серии DEKraft
