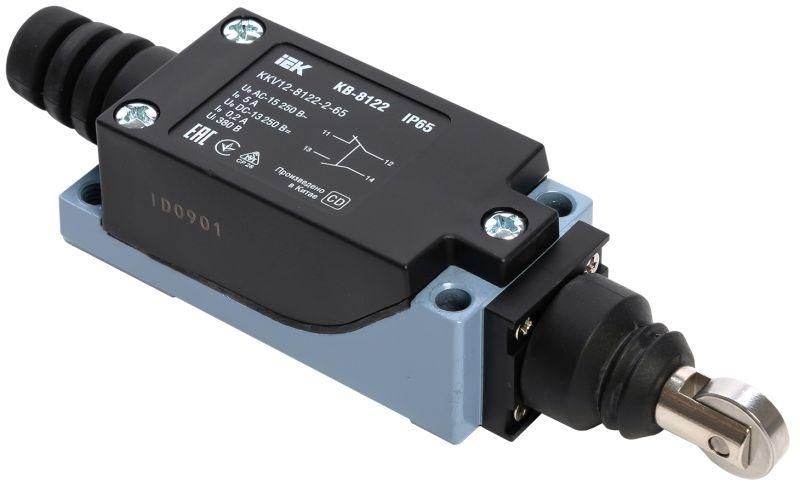

Выключатель концевой КВ-8122 ролик вертикальный нажимной IP65 - KKV12-8122-2-65 IEK

Выключатель концевой КВ-8122 ролик вертикальный нажимной IP65 от бренда IEK предназначен для автоматического отключения или изменения состояния цепи при физическом контакте с движущимся объектом. Этот модельный ряд используется там, где требуется надёжная коммутация в условиях запылённости и повышенной влажности. Артикул kkv12-8122-2-65 соответствует серийному решению для промышленного оборудования.

Назначение и область применения

Выключатель концевой КВ-8122 ролик вертикальный нажимной IP65 применяется для контроля положения механических узлов: перемещаемых платформ, дверей, рычагов, столиков станков. Он замыкает или размыкает слаботочные цепи управления, сигнализации или блокировки при достижении предельного положения детали. Подходит для систем, требующих точного срабатывания даже при малом усилии - например, на конвейерах, лифтах, шлюзах, автоматах.

Технические характеристики

• Степень защиты: IP65 - полностью защищён от пыли и устойчив к струям воды из любого направления;
• Управление: толкатель с роликом - обеспечивает плавное срабатывание при касании поверхности;
• Переключение: мгновенное - контакт изменяет состояние сразу после преодоления порогового хода, без задержки;
• Номинальный ток: 3 А при переменном токе 125 В - допустимо использовать в цепях управления, но не для силовой нагрузки;
• Контакты: один normally open (НО) и один normally closed (НЗ) - позволяет реализовать базовые схемы аварийной остановки и индикации;
• Корпус: металлический - прочный, устойчивый к деформации и внешним повреждениям;
• Рабочая температура: от –20 C до +70 C - работает в холодных цехах и жарких зонах производства;
• Габариты: 78,7 × 28,6 × 24,9 мм - компактный размер для установки в ограниченном пространстве;
• Срок службы: 10 лет - рассчитан на длительную работу без обслуживания при соблюдении условий эксплуатации;
• Подключение: проводное через гибкие выводы - не имеет встроенных клеммных колодок; требуется самостоятельное соединение;
• Соответствует: ТР ТС 004/2011 и ГОСТ IEC 60947-5-1 - гарантирует соответствие европейским и российским нормам безопасности.

Совместимость и монтаж

Выключатель концевой КВ-8122 ролик вертикальный нажимной IP65 совместим с большинством типов креплений, подходящих под размеры корпуса. Для установки используйте болты M4 или специальные кронштейны. Убедитесь, что ось ролика ориентирована перпендикулярно плоскости движения - так снижаются риск заклинивания и износ механизма. Приведите провода к корпусу через герметичную вводную муфту, чтобы сохранить степень защиты IP65. Монтаж рекомендован вне зон прямого попадания масла и агрессивных жидкостей - хотя устройство защищено от пыли и брызг, долговечность снижается при постоянном контакте с химическими средами.

Безопасность и стандарты

Выключатель КВ-8122 соответствует требованиям ТР ТС 004/2011 (техрегламент ЕАЭС по электрооборудованию) и ГОСТ IEC 60947-5-1 - международному стандарту для аппаратов управления. Это значит, что он прошёл испытания на ударостойкость, термическую устойчивость и безопасность при отказе. Функция безопасности реализована через наличие пары НО+НЗ контактов - позволяющей одновременно контролировать два состояния системы, например, “работает” / “остановлен”. Такая схема исключает ложные сигналы и повышает надёжность аварийных остановок.

Преимущества

• Металлический корпус обеспечивает высокую механическую прочность - идеально для тяжёлых условий;
• Роликовый толкатель минимизирует трение и износ - увеличивает срок службы при многократных циклах;
• Мгновенное переключение - гарантированная реакция даже при медленном движении объекта;
• Защита IP65 - возможность установки в сыром, пыльном или открытых помещениях без дополнительных кожухов;
• Наличие двух типов контактов - даёт гибкость в проектировании схем управления без необходимости дублирования устройства.

Ограничения применения

• Не предназначен для работы с токами выше 3 А - нельзя применять для питания двигателей или мощных нагревателей;
• Не следует использовать в средах с постоянным воздействием растворителей, кислот или щелочей - металл корпуса может подвергнуться коррозии;
• Не рекомендуется для установки на вибрирующих поверхностях без демпферов - возможны ложные срабатывания;
• Отсутствуют встроенные клеммы - требуется ручное подсоединение проводов, что усложняет быстрый сервис;
• Рабочая температура ниже –20 C может вызвать затруднённое движение ролика - проверьте смазку в зимних условиях.

Примеры использования

• На станках ЧПУ - определение крайнего положения стола перед включением режима обработки;
• На конвейере - остановка ленты при достижении изделия границы участка;
• В дверях шлюзов - активация сигнализации при открывании во время рабочего процесса;
• В системах эскалаторов - контроль наличия человека на площадке перед запуском;
• На погрузочных платформах - блокировка подъёма при недостаточном уровне опускания.

Практические советы

• Выбирая место установки, учтите посадочный диаметр и угол входа - ролик должен касаться поверхности без бокового смещения;
• Проверяйте свободный ход толкателя перед первым запуском - препятствия могут вызывать преждевременный выход из строя;
• Для длительной эксплуатации периодически осматривайте ролик на предмет забивания грязью или окисления;
• Если нужна более высокая чувствительность - можно заменить ролик на аналогичный с меньшим радиусом;
• При использовании нескольких таких выключателей - промаркируйте каждый провод, чтобы упростить диагностику в будущем.
