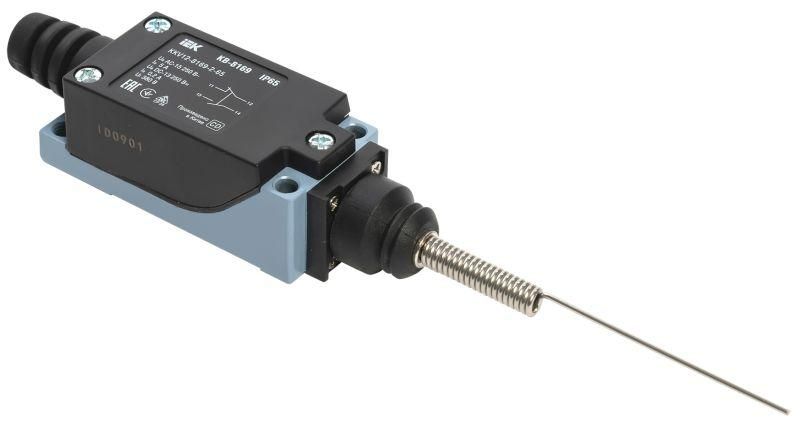

Выключатель концевой КВ-8169 шток пружинный с утоньшением на отклонение IP65 IEK - KKV12-8169-2-65

Выключатель концевой КВ-8169 шток пружинный с утоньшением на отклонение IP65 от бренда IEK предназначен для автоматического размыкания или замыкания цепей управления при физическом контакте с движущимися деталями оборудования. Металлический корпус и степень защиты IP65 делают его надёжным в условиях пыли, влаги и механических нагрузок - особенно в промышленной автоматике.

Назначение и область применения

Выключатель концевой КВ-8169 используется для контроля положения подвижных элементов машин и механизмов. Он реагирует на физическое давление - например, когда деталь станка или конвейера задевает его гибкий стержень. Это позволяет включить или выключить электрическую цепь: сигнализацию, остановку двигателя, изменение направления движения. Подходит для систем с напряжением до 250 В переменного тока, где важна точная фиксация позиций - в металлобработке, упаковочных линиях, лифтах, автосборке.

Технические характеристики

• Степень защиты: IP65 - полностью защищён от пыли и струй воды из любого направления;
• Тип элемента управления: гибкий пружинный стержень с утоньшением - обеспечивает чувствительное срабатывание при малых усилиях и отклонении;
• Тип переключения: мгновенный - контакт замыкается/размыкается сразу при достижении порогового перемещения, без задержки;
• Номинальный ток: 3 А при AC-15, 125 В - подходит для слаботочных цепей управления, не для силовой нагрузки;
• Контакты: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ) - можно использовать для двухфункционального управления;
• Рабочая температура: от -20C до +70C - работает в холодных цехах и жарких зонах;
• Корпус: металлический - прочный, устойчив к ударным нагрузкам и деформациям;
• Габариты: 78,7 × 28,6 × 25,3 мм - компактный размер для установки в ограниченном пространстве;
• Срок службы: 10 лет - рассчитан на длительную работу без обслуживания;
• Подключение: проводное (не указан тип клемм - требуется проверка на месте);
• Соответствует: ТР ТС 004/2011 и ГОСТ IEC 60947-5-1 - сертифицирован для промышленного использования в РФ и странах ЕАЭС.

Совместимость и монтаж

Выключатель КВ-8169 монтируется на раму, стенку или кронштейн с помощью болтов или хомутов. Учитывайте посадочные размеры - корпус имеет прямоугольную форму, крепёжные отверстия расположены по углам. Пробег стержня ограничен конструкцией - он не предназначен для больших ходов. Для подключения используйте провода сечением до 1,5 мм2. Не применяйте инструменты с острыми кромками при затяжке - есть риск повредить внутренние механизмы. Отсутствует информация о типе клемм - перед монтажом осмотрите устройство или сверьтесь с документацией IEK.

Безопасность и стандарты

Выключатель КВ-8169 соответствует требованиям ТР ТС 004/2011 (безопасность электрооборудования) и ГОСТ IEC 60947-5-1 (для аппаратов управления). Функция безопасности реализована через гарантированное размыкание цепи при срабатывании - предотвращает запуск оборудования в опасных положениях. Сертификаты подтверждают соответствие нормам для промышленных объектов.

Преимущества

• Утоньшение на стержне снижает усилие срабатывания - нужен меньший контактный нажим, что продлевает срок службы приводных элементов;
• Металлический корпус выдерживает вибрацию и случайные удары - лучше, чем пластиковые аналоги;
• IP65 позволяет применять в сырых, пыльных и агрессивных средах без дополнительной защиты;
• Наличие обоих типов контактов (НО и НЗ) даёт гибкость в проектировании схем управления;
• Долгий срок службы - 10 лет - минимизирует необходимость замены в рамках капитального ремонта.

Ограничения применения

• Не предназначен для коммутации силовых цепей выше 3 А - нельзя использовать для питания двигателей или нагревателей;
• Пружинный стержень не рассчитан на постоянные нагрузки - после многократного срабатывания возможна усталостная деформация;
• Отсутствует указание типа клемм - требует предварительной проверки совместимости с проводами;
• Не рекомендован для установки в местах с постоянным потоком жидкостей - IP65 не гарантирует герметичность при погружении;
• Нельзя использовать в взрывоопасных зонах - нет соответствия взрывозащите (Ex).

Примеры использования

• На конвейере - останавливает ленту при достижении крайнего положения;
• В станках ЧПУ - фиксирует позицию стола или головки;
• В дверях шкафов - активирует свет или сигнал при открывании;
• На эскалаторах - контролирует наличие препятствия в зоне входа;
• В системах автоматической разгрузки - регистрирует полное опустошение контейнера.

Практические советы

• Перед установкой проверьте, чтобы стержень свободно двигался - не допускайте трения о корпус или крепёж;
• При использовании в вибрационных средах закрепляйте выключатель КВ-8169 на демпфирующие платформы;
• Не регулируйте усилие срабатывания - конструкция не предусматривает настройки, только заводская калибровка;
• При замене старого устройства сравнивайте длину и диаметр стержня - утоньшение влияет на точку срабатывания;
• Для долгой работы в условиях высокой влажности периодически проверяйте целостность уплотнений и отсутствие коррозии на корпусе.
