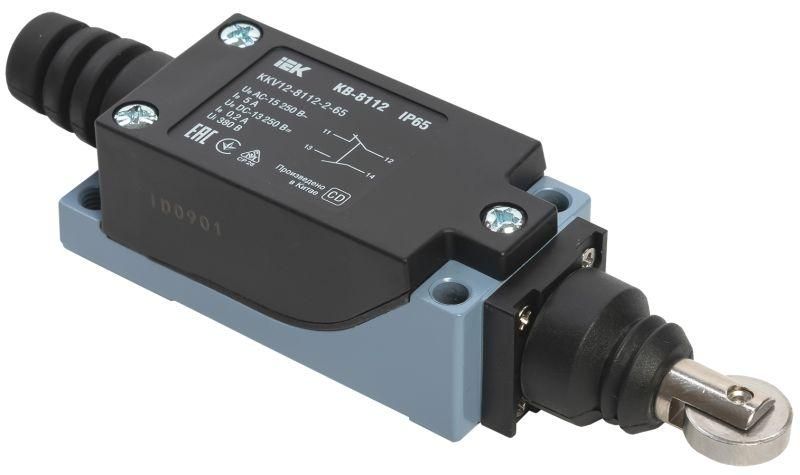

Выключатель концевой КВ-8112 IP65 толкатель с роликом IEK KKV12-8112-2-65

Выключатель концевой КВ-8112 толкатель с роликом IP65 от бренда IEK предназначен для автоматического отключения или включения электрических цепей при достижении механическим элементом заданного положения. Артикул kkv12-8112-2-65 обеспечивает надёжную работу в условиях пыли, влаги и вибраций, что делает его подходящим для промышленной автоматизации.

Назначение и область применения

Выключатель концевой КВ-8112 толкатель с роликом IP65 используется для контроля перемещений в механизмах: он замыкает или размыкает цепь при физическом контакте с движущейся частью оборудования. Подходит для систем управления, сигнализации и контроля с напряжением до 250 В. Применяется на конвейерах, лифтах, станках, шлюзах, дверях автоматических систем и других устройствах, где требуется точная фиксация положения.

Технические характеристики

• Степень защиты: IP65 - полностью защищён от пыли и устойчив к струям воды из любого направления;
• Тип переключения: мгновенный - контакт замыкается/размыкается сразу при достижении порогового усилия, без задержки;
• Количество контактов: 1 нормально замкнутый (НЗ) + 1 нормально открытый (НО) - позволяет использовать как для старта, так и для остановки;
• Номинальный ток: 3 А при переменном токе 125 В (AC-15) - рассчитан на управление слаботочными цепями, не для силовой нагрузки;
• Материал корпуса: металл - прочный, устойчив к ударным нагрузкам и коррозии;
• Диапазон температур: от -20 C до +70 C - работает в холодных цехах и жарких помещениях;
• Габариты: 78,7 × 28,6 × 24,9 мм - компактный размер для установки в ограниченном пространстве;
• Срок службы: 10 лет - при условии соблюдения режимов эксплуатации и отсутствия перегрузок.

Совместимость и монтаж

Выключатель концевой КВ-8112 толкатель с роликом IP65 совместим со стандартными креплениями типа M8 и M10. Для монтажа используйте болты или хомуты через отверстия в корпусе. Убедитесь, что ось ролика ориентирована перпендикулярно направлению движения детали - это снижает износ и повышает долговечность. Кабель подводится через резьбовое отверстие G½. Не допускается затягивание кабеля слишком сильно - это может повредить внутренние контакты.

Безопасность и стандарты

Выключатель соответствует требованиям ТР ТС 004/2011 и ГОСТ IEC 60947-5-1, что гарантирует соответствие европейским нормам безопасности для аппаратов управления. Функция безопасности реализована через гарантированное размыкание цепи при срабатывании - предотвращает аварийные ситуации при выходе из зоны контроля.

Преимущества

• Металлический корпус обеспечивает высокую механическую прочность и долговечность в агрессивных средах;
• Роликовый толкатель снижает трение и износ при длительной работе с движущимися поверхностями;
• IP65 позволяет применять устройство в сырых, запылённых и труднодоступных местах без дополнительной защиты;
• Наличие двух типов контактов (НО+НЗ) даёт гибкость в проектировании схем управления;
• Срок службы 10 лет подтверждает надёжность конструкции при регулярной эксплуатации.

Ограничения применения

• Не предназначен для коммутации силовых цепей выше 3 А - использование при больших токах вызовет оплавление контактов;
• Не рекомендован для работы с постоянным током (DC) - спецификация дана только для AC-15;
• При температурах ниже -20 C возможна потеря эластичности уплотнителей - проверьте условия хранения перед монтажом;
• Ролик не рассчитан на ударные нагрузки свыше 10 Н - избыточное давление может деформировать механизм.

Примеры использования

• На конвейере: фиксирует наличие изделия на участке - при касании ролика выключатель отправляет сигнал на остановку;
• В двери шкафа: при закрывании двери толкатель срабатывает, включая свет или блокируя доступ;
• На станке: контролирует крайнее положение стола - при достижении точки выключатель отключает двигатель;
• В системе лифта: служит для определения уровня этажа - срабатывание подаёт сигнал на остановку кабины.

Практические советы

• Перед установкой проверьте свободный ход толкателя - он должен легко возвращаться в исходное положение без заеданий;
• Учитывайте посадочные размеры: внешний диаметр корпуса - 28,6 мм, глубина монтажа - около 25 мм;
• Для вибрационных сред используйте контргайки и герметик на резьбе - предотвратите самопроизвольное ослабление;
• Проверяйте целостность контактов каждые 6–12 месяцев - особенно в условиях повышенной запылённости;
• Артикул kkv12-8112-2-65 можно заменить аналогом только при сохранении всех параметров: тип контактов, степень защиты и габариты.
