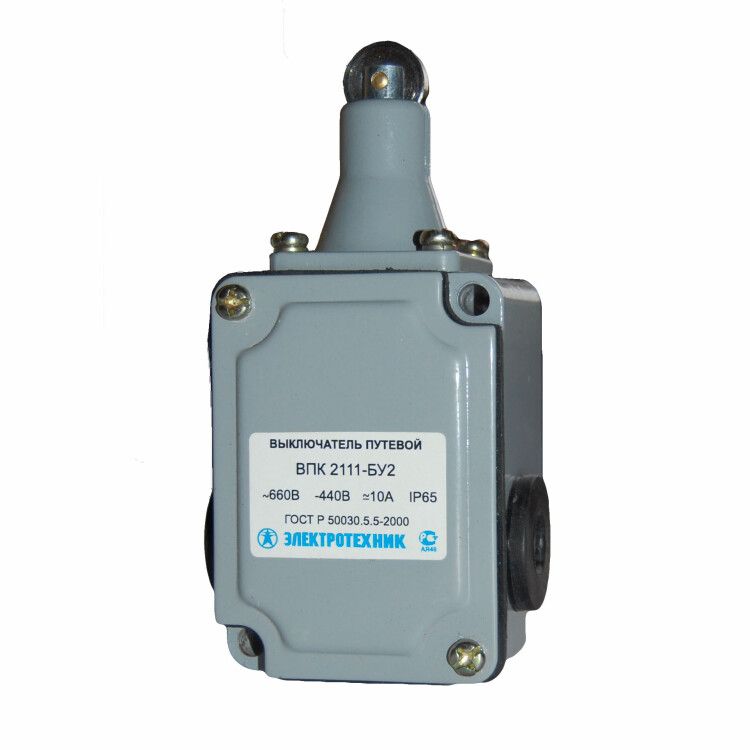

Выключатель путевой конечный ВПК 2111 10A толкатель с роликом Электротехник ET000755

Выключатель путевой ВПК-2111-БУ2 от бренда Электротехник - это надёжный механический коммутатор с толкателем с роликом и степенью защиты IP65, предназначенный для точного отключения цепей при достижении предельного положения движущихся узлов. Артикул et000755 подходит для промышленного использования в условиях запылённости и перепадов температур.

Назначение и область применения

Выключатель путевой ВПК-2111-БУ2 используется для автоматического размыкания или замыкания электрической цепи при физическом контакте с подвижным элементом оборудования. Он обеспечивает безопасное завершение цикла движения - например, когда деталь достигает крайнего положения.

• Автоматические станки и металлорежущие установки
• Конвейерные ленты и транспортеры
• Автоматические ворота, шлагбаумы, лифтовые системы
• Устройства с линейными или поворотными механизмами

Технические характеристики

• Номинальный ток: 10 А - способен работать с нагрузками до 10 ампер постоянного или переменного тока
• Напряжение: до 660 В - подходит для сетей промышленного уровня
• Степень защиты: IP65 - полностью защищён от пыли и устойчив к струям воды из любого направления
• Контакты: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ) - позволяет использовать как для старта, так и для остановки
• Тип переключения: мгновенный - контакт замыкается/размыкается сразу при срабатывании, без задержки
• Корпус: металлический - высокая механическая прочность и долговечность
• Температура работы: от –40 C до +50 C - работает в холодных ангарах и жарких цехах
• Климатическое исполнение: У2 - рассчитан на умеренный климат с возможностью эксплуатации в помещениях с повышенной влажностью
• Габариты: 60×48×117 мм - компактный размер для установки в ограниченном пространстве
• Конструкция корпуса: прямоугольный параллелепипед - удобна для крепления на монтажную плату

Совместимость и монтаж

Выключатель путевой ВПК-2111-БУ2 крепится на монтажную плату с помощью болтов или крепёжных отверстий, предусмотренных в основании корпуса. Для подключения используйте кабели с медными жилами, например, КВВГ. Габариты позволяют легко интегрировать устройство в уже существующие панели управления. Обязательно проверьте соответствие посадочных мест - габариты 60×48 мм требуют точного сверления отверстий.

Безопасность и стандарты

Выключатель соответствует техническим условиям ТУ 3428-003-59826184-2005. Функция безопасности реализована через наличие НО/НЗ контактов - при срабатывании можно одновременно отключить питание и активировать сигнализацию или тормоз. Это делает ВПК-2111-БУ2 подходящим для систем, где требуется аварийное отключение.

Преимущества

• Металлический корпус устойчив к ударным нагрузкам и деформациям
• Роликовый толкатель снижает трение и износ при длительной работе с движущимися поверхностями
• IP65 обеспечивает работу в пыльных, влажных и агрессивных средах без потери функциональности
• Широкий диапазон температур позволяет применять в неотапливаемых зонах
• Наличие двух типов контактов даёт гибкость в проектировании схем управления

Ограничения применения

• Не предназначен для частого срабатывания более 120 раз в минуту - это может привести к быстрому износу контактов
• Не следует использовать в средах с агрессивными химическими веществами - хотя корпус защищён, внутренние контакты не имеют специального покрытия против коррозии
• Отсутствует встроенный кабель - необходимо самостоятельно подбирать и прокладывать проводку
• Не рекомендован для взрывоопасных зон - не имеет сертификата взрывозащиты

Примеры использования

• На конвейере: ролик срабатывает при достижении продукта конца ленты - отключает двигатель и включает сигнал остановки
• На воротах: при полном открывании/закрывании толкатель давит на выключатель - останавливает привод и предотвращает перегрузку
• На фрезерном станке: при возврате стола в начальное положение срабатывает выключатель - отключает подачу и переводит систему в режим ожидания

Практические советы

• При установке убедитесь, что толкатель с роликом расположен перпендикулярно направлению движения - это минимизирует боковые усилия и продлевает срок службы
• Проверяйте регулярно состояние контактов - особенно при частом использовании; при появлении подгораний замените выключатель
• Для защиты от внешних факторов (вода, масло) используйте дополнительные кожухи, но не затягивайте их слишком плотно - это может помешать срабатыванию
• При монтаже на плату используйте шайбы и гайки с антикоррозийным покрытием - металл корпуса чувствителен к электрохимической коррозии
• Обратите внимание: ВПК-2111-БУ2 не имеет встроенного индикатора состояния - для контроля нужна внешняя система сигнализации
