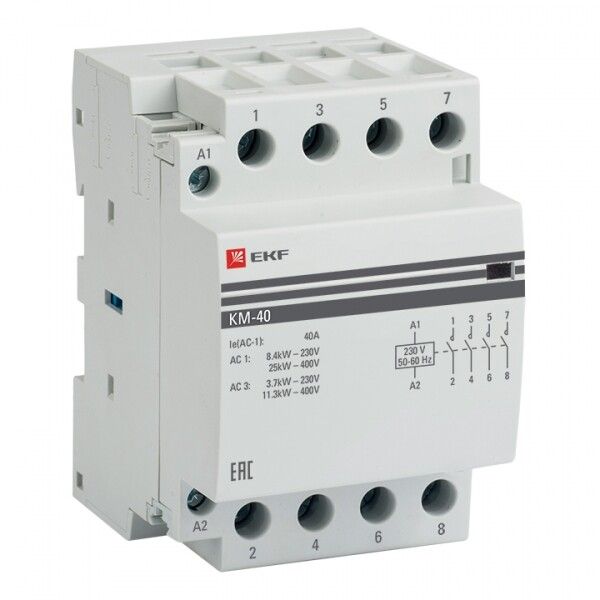

Контактор модульный КМ 40А 4NО (3 мод.) EKF PROxima | km-3-40-40

Контактор модульный EKF PROxima km-3-40-40 - устройство для дистанционного включения и отключения трёхфазной нагрузки через управление 230 В переменного тока. Подходит для автоматизации промышленного и бытового оборудования, устанавливается на DIN-рейку.

Назначение и область применения

Контактор модульный EKF PROxima km-3-40-40 предназначен для частого включения и отключения трёхфазных электроприёмников: насосов, компрессоров, нагревательных элементов, вентиляторов и других устройств мощностью до 3700 Вт. Управление осуществляется сигналом 230 В AC с помощью внешнего устройства - кнопки, терморегулятора, таймера или контроллера. Применяется в распределительных щитах, на производстве, в системах автономного контроля.

Технические характеристики

• Номинальный ток: 40 А - способен выдерживать постоянную нагрузку до 40 ампер на каждом из трёх полюсов.
• Напряжение цепи управления: 230 В AC - требует именно такого напряжения для срабатывания катушки; не работает от 12/24/48 В.
• Количество нормально открытых контактов: 4 - четыре пары контактных групп, доступные для управления вспомогательными цепями (например, сигнализацией или блокировками).
• Силовые полюса: 3 - переключает три фазы одновременно, подходит для трёхфазных двигателей и нагревателей.
• Номинальное напряжение: 400 В - максимальное рабочее напряжение силовой цепи, соответствует сетям 380–400 В.
• Частота: 50 Гц - оптимизирован для сети 50 Гц, не рекомендуется для 60 Гц.
• Способ монтажа: DIN-рейка - устанавливается на стандартную рейку шириной 35 мм.
• Количество модулей: 3 - занимает три стандартных модуля (по 17,5 мм каждый), что позволяет компактно разместить в щите.
• Максимальное сечение кабеля: 25 мм2 - можно подключать медные и алюминиевые провода до этого сечения.
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги; требуется установка внутри закрытого шкафа.
• Климатическое исполнение: УХЛ4 - рассчитан на работу в помещениях с умеренным климатом, возможны колебания температуры от –25C до +40C.
• Категория применения: AC-1 - предназначено для коммутации активных нагрузок (нагреватели, освещение); не для частых пусков двигателей с высокими токами.
• Гарантия: 84 месяца - длительный срок гарантии, подтверждает надёжность сборки.

Совместимость и монтаж

Контактор EKF PROxima km-3-40-40 совместим со всеми стандартными DIN-рейками типа TS35. Для монтажа достаточно защёлкнуть его на рейку - никаких болтов или креплений не требуется. Подключение силовых проводов выполняется к верхним и нижним зажимам (в зависимости от схемы). Управляющая катушка подключается к двум клеммам A1 и A2, расположенным на передней панели. Максимальная глубина монтажа - 60 мм, учтите этот размер при проектировании шкафа. Контактор поддерживает подключение как меди, так и алюминия - важно соблюдать правильную затяжку и использовать переходники при смешанном соединении.

Безопасность и стандарты

Произведён в соответствии с ГОСТ Р 51731-2001 (МЭК 61095-92) и ГОСТ Р 50030.4.1-2002 - требованиями к модульным аппаратам защиты и управления. Соответствие этим стандартам обеспечивает безопасность при работе в электроустановках до 1000 В. IP20 исключает случайное прикосновение к токоведущим частям, но не защищает от попадания воды или пыли - поэтому применение допускается только во внутренних шкафах.

Преимущества

• Высокая механическая долговечность - рассчитан на многократные операции включения/выключения.
• Компактный размер - всего 3 модуля, экономит место в щите.
• Наличие четырёх вспомогательных контактов - позволяют реализовать сложные схемы управления, блокировки и индикацию состояния.
• Поддержка алюминиевых проводов - снижает стоимость монтажа в сравнении с решениями, работающими только с медью.
• Длительная гарантия - 84 месяца свидетельствуют о качестве материалов и сборки.

Ограничения применения

• Не предназначен для частых пусков двигателей - категория AC-1 не предусматривает индуктивных нагрузок с высокими пусковыми токами. Для двигателей лучше выбрать контактор категории AC-3.
• Запрещено использование вне помещений - степень защиты IP20 не защищает от влаги, пыли и перепадов температур ниже –25C или выше +40C.
• Требуется точное соответствие напряжения управления - 230 В AC. Подключение к 220 В возможно, но к 110 В или 24 В - невозможно.
• Не имеет функции тепловой защиты - необходимо дополнительно устанавливать тепловые реле при защите двигателей.

Примеры использования

• Автоматический запуск водяного насоса по сигналу от датчика уровня.
• Управление печью или инфракрасным обогревателем через программируемый термостат.
• Коммутирующее устройство в системе вентиляции с таймером.
• Включение группы светильников по расписанию в административном здании.

Практические советы

• При подключении кабелей сечением более 16 мм2 используйте наконечники - это предотвращает ослабление контакта после нескольких циклов.
• Обязательно проверьте напряжение на катушке перед первым включением - неверное напряжение приведёт к выходу из строя.
• Если планируете использовать контактор для двигателя, выберите тепловое реле с подходящим токовым порогом и установите его рядом.
• При использовании в условиях повышенной вибрации (станки, конвейеры) убедитесь, что щит надёжно закреплён - вибрация может вызвать самопроизвольное отключение.
• При замене старого контактора - проверьте, чтобы новый имел аналогичное количество модулей и тип крепления. EKF PROxima km-3-40-40 легко заменяет аналоги других брендов с такими же параметрами.
