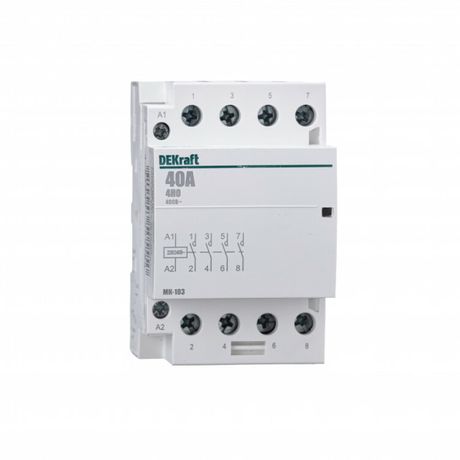

Контактор модульный 4НО 40А 230В МК-103 | 18081DEK DEKraft APC

Контактор модульный 4 нормально-открытых контакта 40 ампер 230 вольт МК-103 от DEKraft предназначен для дистанционного включения и отключения электрических нагрузок до 40 А в сетях переменного тока. Устройство устанавливается на DIN-рейку, не требует настройки и подходит для частых циклов работы - например, в системах вентиляции, насосах или маломощном оборудовании.

Назначение и область применения

Контактор модульный 4 нормально-открытых контакта 40 ампер 230 вольт МК-103 используется для коммутации слаботочных и среднегрузовых цепей переменного тока. Он управляет нагрузками, которые часто включаются и выключаются - такие как насосы, вентиляторы, компрессоры, световые схемы, автоматические системы. Подходит для использования в распределительных щитах жилых, офисных и промышленных объектах. Применяется в паре с автоматическими выключателями (MCB), как указано в рекомендациях производителя.

Технические характеристики

• Номинальный ток: 40 А (класс AC-7a - для индуктивных нагрузок типа двигателей)
• Напряжение управления: 230 В переменного тока
• Количество нормально-открытых контактов: 4
• Количество силовых полюсов: 4 - каждый полюс коммутирует одну фазу
• Тип тока: переменный (AC)
• Коммутируемая мощность: до 2,4 кВт при 230 В
• Ширина: 3 модуля (54 мм), соответствует стандартной DIN-рейке
• Максимальное сечение провода: 25 мм2 - для подключения силовых и управляющих цепей
• Тип подключения: винтовые зажимы
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, допустима повышенная влажность
• Способ монтажа: на DIN-рейку 35 мм
• Нормативный документ: ГОСТ Р 51731-2001

Совместимость и монтаж

Контактор МК-103 совместим с любыми стандартными DIN-рейками шириной 35 мм. Для монтажа достаточно защёлкнуть устройство на рейке - никаких крепёжных элементов не требуется. Подключение силовых проводов выполняется через винтовые зажимы: затягивать необходимо усилием, достаточным для надёжного контакта, но без излишнего давления, чтобы не повредить медную жилу. Управление осуществляется через катушку 230 В - её подключают к внешнему сигналу (например, от терморегулятора, таймера или кнопки). Обязательно соблюдайте полярность при подключении управляющей цепи - хотя контактор не чувствителен к ней, правильное подключение снижает риск помех.

Безопасность и стандарты

Контактор МК-103 соответствует требованиям ГОСТ Р 51731-2001, который регламентирует безопасность и тестирование контактных аппаратов. Степень защиты IP20 исключает случайное прикосновение к токоведущим частям, но не обеспечивает защиту от пыли и воды - поэтому устройство следует устанавливать внутри закрытых щитов. Нельзя использовать в условиях постоянной влажности, на улице или в помещениях с высоким уровнем запылённости без дополнительной защиты корпуса.

Преимущества

• Высокая механическая износостойкость - рассчитан на частые включения/выключения
• Нет необходимости в обслуживании - контакты не требуют периодической проверки
• Компактный формат - занимает всего 3 модуля, экономит место в щите
• Чёткое разделение силовых и управляющих цепей - удобно для проектирования схем
• Поддержка больших сечений кабелей (до 25 мм2) - позволяет подключать мощные нагрузки без переходников

Ограничения применения

• Не предназначена для работы с постоянным током - только переменный (AC)
• Запрещено применение вне закрытых щитов из-за низкой степени защиты IP20
• Не подходит для нагрузок выше 40 А - превышение вызывает перегрев и выход из строя
• Не имеет встроенного теплового реле - для защиты от перегрузки нужен отдельный автомат
• Не реверсивный - нельзя изменять направление вращения двигателя без внешней схемы

Примеры использования

• Управление циркуляционным насосом в системе отопления
• Включение группы вентиляторов в HVAC-системе по сигналу от термостата
• Автоматическое включение освещения в помещении по таймеру
• Коммутация нагревательных элементов в бытовых приборах
• Удалённое управление станком или конвейером через PLC

Практические советы

• Выбирайте автоматический выключатель с номиналом не более 40 А для защиты контактора МК-103 - лучше брать с характеристикой C или D для индуктивных нагрузок
• При подключении многожильных проводов используйте наконечники - они предотвращают ослабление контакта после нескольких циклов
• Проверьте напряжение на катушке перед первым включением - даже небольшое отклонение от 230 В может привести к некорректному срабатыванию
• Если планируете много контакторов в одном щите - учтите теплоотдачу: между устройствами оставляйте минимум 5–10 мм свободного пространства
• Для долгой службы не перегружайте контактор - работайте в пределах 80% от номинала (не более 32 А длительно)
