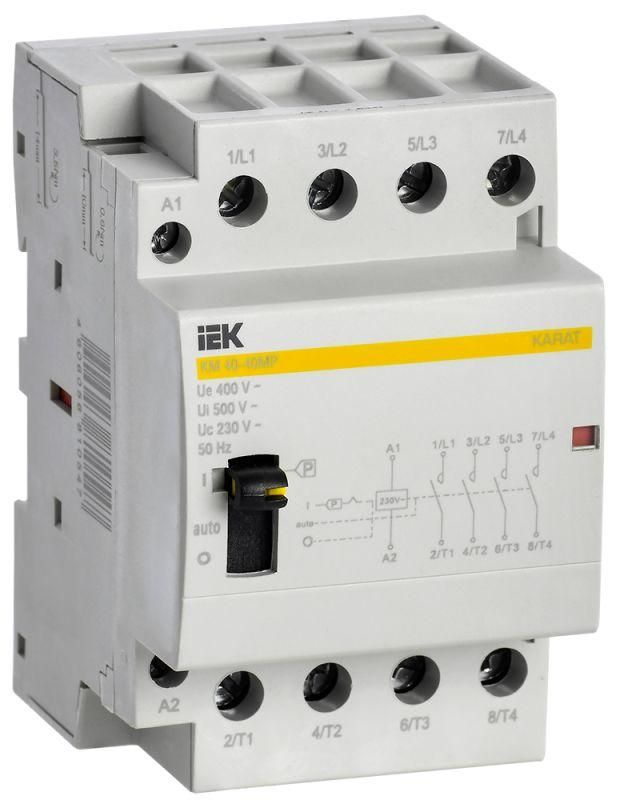

Контактор модульный с ручным управлением КМ40-40МР AC KARAT IEK | MKK22-40-40

Контактор модульный с ручным управлением КМ40-40МР AC от бренда IEK - устройство для дистанционного и ручного включения/выключения трёхфазной нагрузки на ток до 40 А, устанавливаемое на DIN-рейку. Артикул mkk22-40-40 относится к серия KARAT и предназначен для работы в системах автоматического и ручного управления.

Назначение и область применения

Контактор модульный КМ40-40МР AC используется для коммутации трёхфазных слабоиндуктивных нагрузок - таких как двигатели малой мощности, нагревательные элементы, насосы, системы вентиляции, кондиционирования и освещения. Благодаря наличию ручного переключения, он подходит для ситуаций, где требуется оперативное включение или отключение устройства без доступа к управляющей цепи - например, при обслуживании оборудования или аварийном отключении.

Технические характеристики

• Номинальное напряжение: 400 В переменного тока (AC)
• Номинальный рабочий ток: 40 А
• Напряжение катушки управления: 230 В AC
• Количество силовых полюсов: 3
• Количество нормально открытых контактов: 4 (вспомогательные, для сигнализации или блокировки)
• Тип подключения силовой цепи: винтовые зажимы
• Количество модулей: 3 (ширина 54 мм)
• Способ монтажа: на DIN-рейку 35 мм
• Степень защиты: IP20 (защита от прикосновений к токоведущим частям, но не от пыли и воды)
• Срок службы: 15 лет (при соблюдении условий эксплуатации)
• Тип напряжения: переменный ток (AC) - катушка работает только от сети 230 В AC

Совместимость и монтаж

Контактор КМ40-40МР AC совместим с любыми стандартными DIN-рейками шириной 35 мм. Установка осуществляется защёлкиванием - никаких дополнительных креплений не требует. Для подключения силовых проводов используются винтовые зажимы; рекомендуется использовать жилы сечением до 16 мм2. Управление происходит через катушку 230 В AC - её необходимо подключить к внешнему управляющему сигналу (например, от кнопки, терморегулятора или PLC). Ручное переключение реализовано через выступающий ползунок, который можно перемещать вручную даже при отключенном питании катушки.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC 60947-4-1 для контактных аппаратов. Защита IP20 исключает случайное прикосновение к токоведущим деталям, но не обеспечивает герметичность - поэтому применение допускается только внутри щитов или закрытых корпусов. Нагрузка должна быть слабоиндуктивной - избегайте прямого подключения мощных двигателей без пускателей или МПЗ.

Преимущества

• Ручное управление позволяет работать с оборудованием без подачи питания на катушку - удобно при ремонте и тестировании.
• Фиксированная ширина 3 модуля (54 мм) экономит место в распределительных щитах.
• Чёткая механическая фиксация положений “Вкл./Выкл.” снижает риск невольного срабатывания.
• Наличие четырёх вспомогательных контактов даёт гибкость для создания схем блокировок, индикации состояния или связи с другими устройствами.
• Произведён в соответствии с требованиями IEK - надёжность проверена в условиях массового промышленного применения.

Ограничения применения

• Не постоянного тока (DC) - катушка рассчитана только на 230 В AC.
• Не предназначен для высоких импульсных нагрузок, сварочных установок или сильно индуктивных устройств (например, крупных трансформаторов).
• Защита IP20 запрещает использование во влажных, пыльных или наружных помещениях без дополнительной защиты.
• Максимальная мощность указана как 0 Вт - это значит, что мощность определяется нагрузкой, а не самим контактором. Не следует интерпретировать этот параметр как предельную мощность устройства.

Примеры использования

• Автоматическое включение вентилятора в HVAC-системе по команде от термостата.
• Ручное отключение конвейера на ремонт - через рычаг на лицевой стороне контактора.
• Управление группой светильников в производственном помещении через пульт с использованием вспомогательных контактов.
• Подключение насоса в системе водоснабжения с возможностью принудительного старта при отказе автоматики.

Практические советы

• Проверьте соответствие напряжения катушки (230 В AC) вашей управляющей цепи - подача другого напряжения повредит устройство.
• При монтаже затягивайте винты равномерно, чтобы избежать деформации клемм - используйте отвертку с регулируемым моментом.
• Обязательно укажите посадочный диаметр 3 модуля при проектировании щита - другие модели серии могут занимать больше места.
• Для длительной эксплуатации следите за температурой окружающей среды - не выше +40 C, согласно спецификациям IEK.
• Артикул mkk22-40-40 имеет аналоги в других сериях - если нужна защита выше IP20, выбирайте модель с аналогичными параметрами, но в исполнении IP65.
