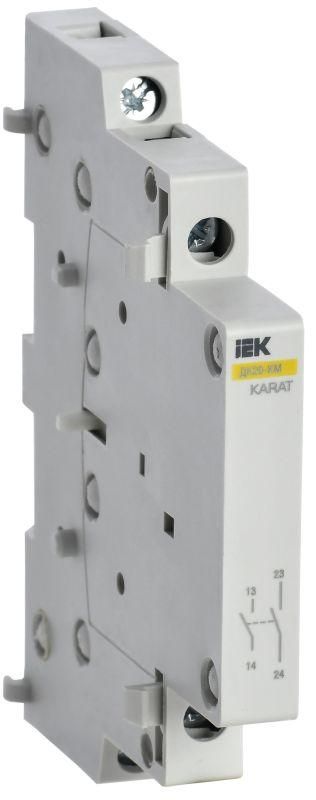

Контакт дополнительный ДК20-КМ 2НО KARAT IEK | MKK00D-DK-20

Контакт дополнительный ДК20-КМ 2НО от IEK - компонент для расширения функционала модульных контакторов серии KARAT. Устанавливается справа на корпусе контактора, обеспечивает передачу сигнала о состоянии коммутации в цепи управления. Артикул mkk00d-dk-20 подходит для систем автоматизации с переменным и постоянным током.

Назначение и область применения

Контакт дополнительный ДК20-КМ 2НО предназначен для установки на модульные контакторы IEK серии KARAT. Он не управляет нагрузкой сам по себе, а передаёт сигнал о положении основного контакта - замкнут он или разомкнут. Это позволяет использовать его в цепях управления, индикации, блокировок и автоматических схемах.

Подходит для систем: автоматического освещения, вентиляции, кондиционирования, конвейеров, насосных станций, где требуется контроль состояния включения/выключения оборудования через внешние контроллеры, реле или ПЛК.

Технические характеристики

• Тип контактов: 2 нормально открытых (2 НО) - при срабатывании контактора они замыкаются;
• Номинальное напряжение: 230 В - работает в сетях с таким напряжением, как переменном, так и постоянном токе;
• Номинальный рабочий ток: 0 А - не рассчитан на коммутацию силовой нагрузки, используется исключительно в цепях управления маломощных сигналов;
• Максимальная мощность: 0 Вт - не предназначена для переключения активной нагрузки;
• Габаритная ширина: 9 TE - занимает половину модуля (0,5 модуля), что позволяет устанавливать два таких контакта рядом на одном контакторе;
• Срок службы: 15 лет - при условии соблюдения режимов эксплуатации и отсутствия механических повреждений;
• Тип устройства: вспомогательный контакт для контактора/реле - не является самостоятельным коммутирующим элементом.

Совместимость и монтаж

Контакт дополнительный ДК20-КМ 2НО совместим только с модульными контакторами IEK серии KARAT, имеющими специальный фиксирующий механизм на правой стороне корпуса. Монтаж осуществляется путём защёлкивания - никаких инструментов не требуется. После установки контакт механически связан с главным контактом контактора и срабатывает одновременно с ним.

Не устанавливается на контакторы других серий или брендов. Для работы необходима предварительная установка самого контактора KARAT. Подключение проводов выполняется к клеммам контакта - максимальное сечение жилы до 2,5 мм2.

Безопасность и стандарты

Произведён в соответствии с требованиями международных стандартов IEC 60947-5-1 и ГОСТ Р 50030.5.1. Обеспечивает изоляцию между силовой цепью и цепью управления. Не содержит свинца и опасных веществ согласно RoHS.

Преимущества

• Увеличивает гибкость системы автоматизации - можно получать сигнал о состоянии контактора без дополнительных датчиков;
• Занимает минимум места - всего 0,5 модуля, не требует отдельного DIN-рейки;
• Высокая надёжность - механическая связь с контактором исключает задержки и сбои в срабатывании;
• Долгий срок службы - 15 лет при штатных условиях эксплуатации;
• Простота установки - защёлкивание без инструментов снижает время монтажа.

Ограничения применения

• Не предназначен для коммутации токов выше 0 А - нельзя подключать лампы, нагреватели или другие потребители напрямую;
• Работает только с контакторами IEK серии KARAT - несовместим с другими производителями;
• Не имеет защиты от перегрузок или коротких замыканий - цепь управления должна быть защищена отдельно;
• Не рекомендован для сред с высокой запылённостью или агрессивной химической средой - не имеет повышенной степени защиты IP.

Примеры использования

• В системе кондиционирования: сигнал от ДК20-КМ 2НО подаётся на ПЛК, чтобы показать, что компрессор включён;
• В схеме аварийного освещения: при срабатывании контактора контакт замыкается и включает индикатор “Работает”;
• В логике взаимоблокировки: один контакт ДК20-КМ 2НО используется для запрета включения другого оборудования пока первый контактор в работе.

Практические советы

• Выбирая ДК20-КМ 2НО, проверьте, есть ли свободное место справа на вашем контакторе KARAT - контакт устанавливается только на правый борт;
• При использовании в сложных схемах с несколькими контактами - пометьте провода, чтобы не перепутать сигналы;
• Не используйте этот контакт вместо реле - он не способен переключать даже небольшие нагрузки; его задача - только передать информацию;
• При замене старого контакта - отключите питание всей цепи, даже если ток в цепи управления минимальный.
