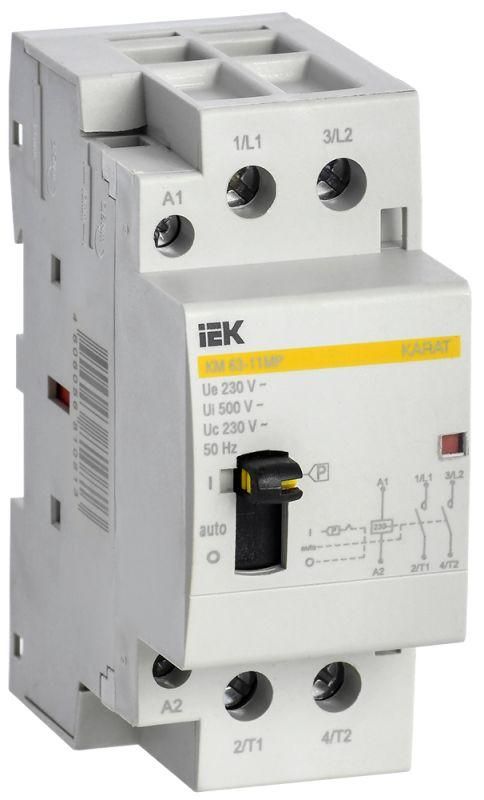

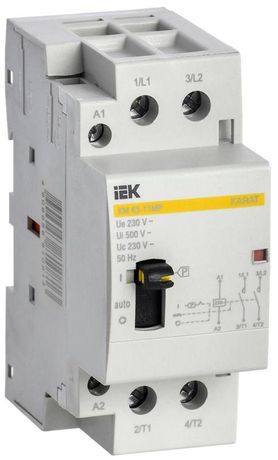

Контактор модульный с ручным управлением КМ63-11МР AC KARAT | MKK12-63-11 IEK

Контактор модульный с ручным управлением КМ63-11МР AC от бренда IEK предназначен для дистанционного и ручного включения/выключения электрооборудования в сетях переменного тока. Этот контактный аппарат из серии KARAT обеспечивает надёжную коммутацию нагрузок до 63 А на DIN-рейке и подойдёт для задач автоматизации в бытовых и промышленных системах.

Назначение и область применения

Контактор модульный КМ63-11МР AC используется для включения и отключения слабоиндуктивных нагрузок в сетях переменного тока 230–400 В, 50 Гц. Он применяется там, где требуется удалённое управление или возможность ручной операций - например, в системах освещения, вентиляции, кондиционирования, насосных установках, тепловых завесах и маломощном оборудовании на производстве. Наличие ручного переключения позволяет работать даже при отключении управляющего сигнала.

Технические характеристики

• Номинальный рабочий ток: 63 А
• Номинальное напряжение: 230 В
• Напряжение катушки управления: 230 В переменного тока (AC)
• Количество силовых полюсов: 2
• Количество нормально открытых контактов: 1
• Тип тока: Переменный (AC)
• Степень защиты IP20: Защита от доступа пальцев и крупных предметов, но не от воды и пыли
• Способ монтажа: На DIN-рейку шириной 35 мм
• Занимаемый модуль: 2 (ширина около 18 мм × 2 = 36 мм)
• Подключение силовой цепи: Винтовые зажимы
• Срок службы: До 15 лет при соблюдении условий эксплуатации
• Максимальная мощность лампы: 0 Вт - устройство не рассчитано на коммутацию осветительных нагрузок

Совместимость и монтаж

Контактор КМ63-11МР AC совместим с любыми стандартными DIN-рейками (EN 60715). Установка занимает два модуля - важно заранее выделить место в распределительном щите. Подключение проводов осуществляется через винтовые зажимы: зачищенные жилы сечением до 16 мм2 можно фиксировать без проблем. Для работы нужен источник питания 230 В AC на катушку - он подаётся на входные клеммы управления. Ручной переключатель расположен на лицевой стороне устройства; наличие ползуна позволяет легко перемещать рычаг вручную даже при закрытом корпусе.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов на модульные контакторы. IP20 гарантирует безопасность при работе внутри закрытых щитов, но не допускает использование во влажных помещениях или на улице. Отсутствие защиты от пыли и влаги требует обязательного монтажа в герметичных или защищённых шкафах.

Преимущества

• Ручное управление даёт автономность: можно включить/выключить нагрузку без внешнего сигнала
• Высокая долговечность - срок службы до 15 лет снижает затраты на замену
• Компактный формат (2 модуля) экономит место в щитах
• Винтовое подключение надёжно и проверено временем
• Совместим с сериями других компонентов IEK KARAT - удобно для сборки однотипных решений

Ограничения применения

• Не для коммутации активных нагрузок выше 63 А - возможен выход из строя
• Не рекомендован для высоких импульсных токов (например, стартеров двигателей)
• IP20 исключает применение вне помещений, в сырых средах, на производствах с повышенной запылённостью
• Не предназначен для управления светильниками - максимальная мощность лампы указана как 0 Вт
• Требуется постоянное питание 230 В AC на катушку - при её отключении контактор остаётся в последнем положении, но не возвращается в “off” автоматически

Примеры использования

• Автоматическое включение вентилятора в туалете по сигналу датчика движения + ручной override
• Управление кондиционером в офисе через PLC, с возможностью принудительного включения при обслуживании
• Коммутирование нагревательного элемента в термостатической системе
• Локальное управление насосом в системе водоснабжения при ремонте контроллера

Практические советы

• Выбирая этот контактный аппарат, убедитесь, что ваша нагрузка действительно является слабоиндуктивной - например, ТЭНы, лампы накаливания (не светодиодные!), вентиляторы. Моторы лучше коммутировать через магнитный пускатель.
• При монтаже используйте кольца на проводах - так соединение будет более прочным и не ослабнет со временем.
• Обязательно проверьте соответствие напряжения катушки (230 В AC) вашей сети - неверное напряжение вызывает отказ или повреждение.
• Часто забывают про необходимость свободного места вокруг аппарата - обеспечьте хотя бы 10 мм зазора для теплоотвода при длительной нагрузке.
• Артикул mkk12-63-11 - это тот же самый КМ63-11МР AC. Сохраняйте его при заказе запчастей или аналогов.
