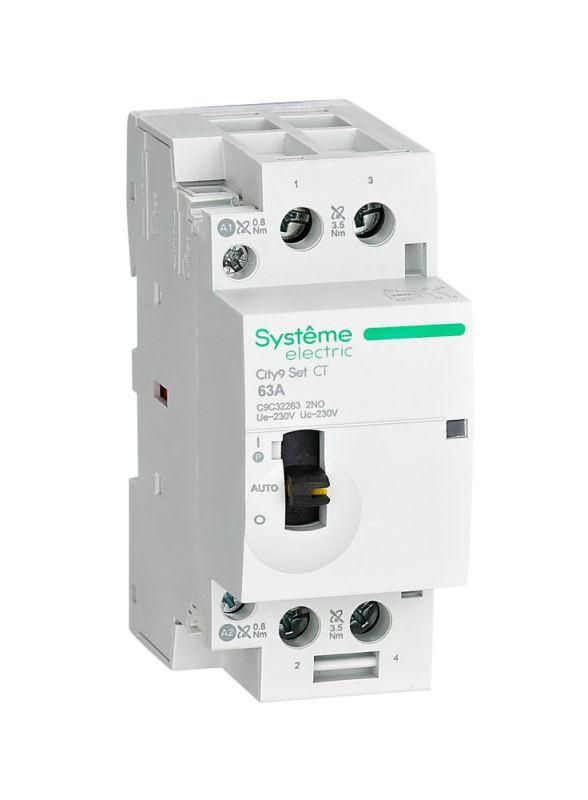

Контактор модульный 2P 2НО 63A AC 230В-230В City9 | C9C32263 |Systeme Electric APC

Контактор модульный 2П 2НО 63А AC 230В-230В от бренда Systeme Electric (артикул c9c32263) предназначен для дистанционного включения и отключения нагрузок в распределительных щитах. Он работает в паре с автоматами и УЗО, обеспечивает надёжное управление бытовыми и промышленными устройствами, такими как освещение, отопление и вентиляция.

Назначение и область применения

Контактор модульный 2П 2НО 63А AC 230В-230В используется для удалённого управления мощными однополярными и трёхфазными нагрузками в сетях переменного тока. Подходит для систем, где требуется частое включение/отключение: теплые полы, кондиционеры, насосы, системы вентиляции, жалюзи, световые сценарии. Особенно эффективен при использовании с мастер-выключателем - позволяет управлять несколькими неприоритетными потребителями из одного места.

Технические характеристики

• Номинальный ток: 63 А (классы AC7a / AC7b - для индуктивных и смешанных нагрузок)
• Напряжение силовой цепи: 230 В переменного тока
• Напряжение катушки управления: 230 В переменного тока
• Количество полюсов: 2
• Количество нормально замкнутых контактов: 0; нормально открытых: 2 (2НО)
• Тип тока: переменный (AC)
• Исполнение: нереверсивное - переключает только в одном направлении
• Ширина: 36 мм (занимает 2 модуля DIN)
• Глубина монтажа: 44 мм
• Момент затяжки клемм: 2,5 Нм
• Гарантия: 36 месяцев

Совместимость и монтаж

Контактор модульный 2П 2НО 63А AC 230В-230В монтируется на стандартную DIN-рейку шириной 35 мм. Крепление осуществляется защёлкиванием - достаточно плотно прижать до характерного щелчка. Для подключения проводов используются безопасные клеммы с зажимом на 1–16 мм2 медных проводов. Совместим со всеми типами автоматических выключателей и УЗО, установленными в том же щите. Обязательно соблюдайте момент затяжки 2,5 Нм - переусердствовать нельзя, чтобы не повредить контактные площадки.

Безопасность и стандарты

• Соответствует директиве RoHS 2.0 - свободен от опасных веществ
• Корпус выполнен из самозатухающего материала
• Механический индикатор положения контактов показывает реальное состояние (вкл./выкл.), даже при отключении питания
• Клеммы закрыты, исключают случайное прикосновение к токоведущим частям

Преимущества

• Монолитная лицевая панель - прочнее, чем сборные корпуса, снижает риск деформации при монтаже
• Безопасные клеммы - предотвращают доступ к токоведущим элементам при работе
• Ручное управление - можно вручную перевести контактор в положение “вкл.” или “выкл.” для обслуживания
• Увеличенная гарантия - 3 года, что выше среднего для аналогичной продукции

Ограничения применения

• Не предназначена для постоянного коммутирования токов выше 63 А - возможен перегрев и выход из строя
• Не подходит для работы с постоянным током (DC) - катушка рассчитана только на 230 В AC
• Не имеет функции защиты от перегрузки или короткого замыкания - обязательно использовать в связке с автоматическим выключателем
• Не рекомендован для установки в условиях высоких уровней вибрации без дополнительной фиксации

Примеры использования

• Управление группой радиаторов отопления через терморегулятор
• Включение группы LED-светильников в офисе по расписанию
• Автоматическое включение вентиляторов в туалете после срабатывания датчика влажности
• Удалённое отключение кондиционера ночью через мастер-выключатель
• Контроль работы насоса в системе гидрофора

Практические советы

• Выбирая этот контактор, проверьте соответствие посадочного места в щите - глубина 44 мм требует минимум 50 мм свободного пространства назад
• Подключайте управляющую катушку строго к 230 В AC - применение другого напряжения приведёт к отказу или повреждению
• При многократном включении (более 1000 раз в час) используйте дополнительную теплоотводящую пластину
• Проверяйте механический индикатор перед каждым обслуживанием - он даёт достоверную информацию о состоянии контактов, даже если питание отключено
• Для удобства обслуживания рекомендуется устанавливать рядом с этим контактором модульный выключатель - позволит визуально контролировать режим работы
